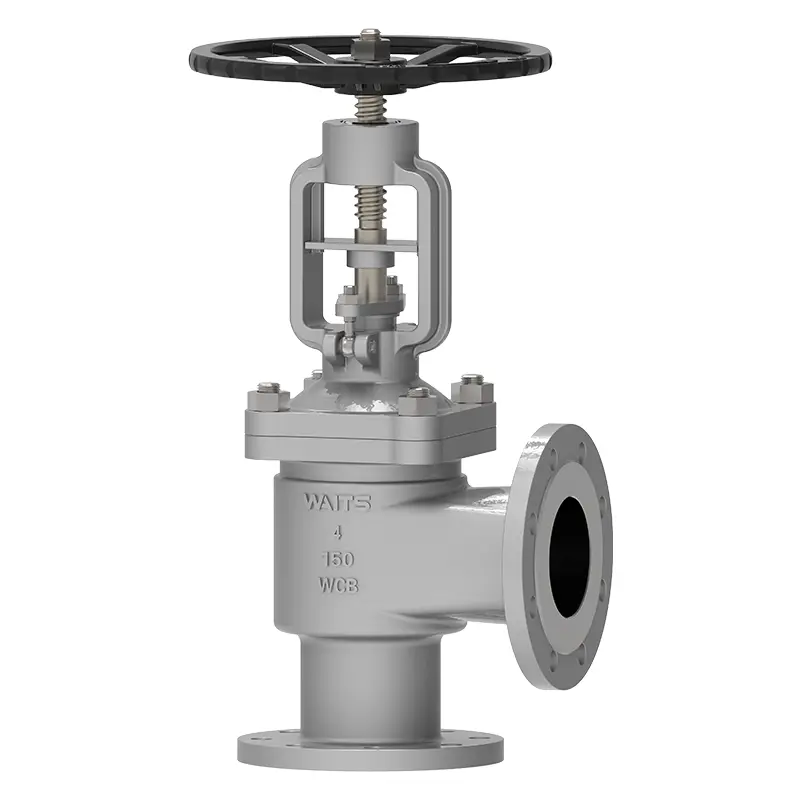

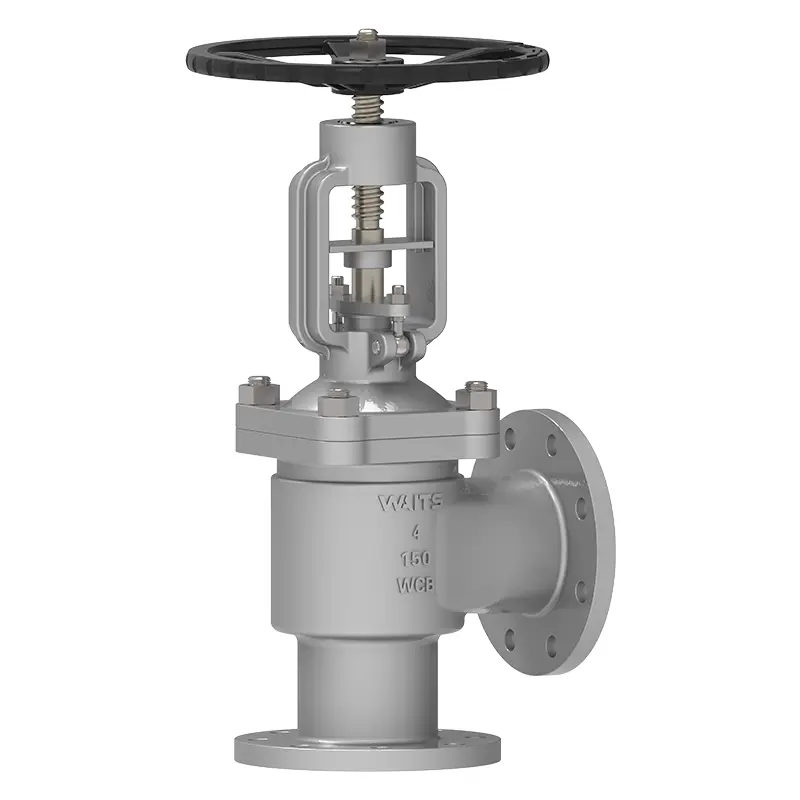

Açılı körük küresel valfi

Angle Körükler Globe Valf, metal körük ve paketleme, çift koruma sağlayan "çift conta" teknolojisini benimser. 90 derece tasarımı alan tasarrufu sağlar ve düşük direnç akışına sahiptir, bu da sizin için enerji tüketimini azaltabilir. Wats valfi seçmek güven verici bir ekip seçmek anlamına gelir.

Talep Gönder

Ürün Açıklaması

Wats Valf Yüksek Kaliteli Açılı Körükler Küre Valfı 90 derecelik bir tasarımı benimser, bu da sıvının yönü dik açılarda değiştirmesine ve valf sapını döndürerek sıvının akışını veya kesilmesini kontrol etmesini sağlar. Metal körükler, valf gövdesi içindeki ana sızdırmazlık bileşeni olarak geleneksel paketleme ile birlikte kullanılır. Valf diski sıvının orta çizgisi boyunca doğrusal olarak hareket eder ve körükler buna göre genişler veya büzülür, sıvıyı dış ortamdan izole eder ve sızıntıyı önler.

Uygulama Standartları-açı Körükler Küre Valfı ‌
Tasarım Standartları	DIN3356 /BS1873 /ASME B16.34
Flanş standardı	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Bağlantı	RF/FF/RTJ
Test Kabulü	Ve 12266 API598
Yapı uzunluğu	EN558/ ASME B16.10
Basınç ve sıcaklık derecelendirmeleri	ASME B16.34
Yangın testi	API607 API6FA
Düşük Sızıntı Standardı	API 622
Korozyon Karşıtı Tasarımı	NACE MR 0175
Uygulama açısı körükler küre valfi
Boyut	Dn15 ~ dn300 （nps½ "~ 12"）
Basınç aralığı	PN16 ~ PN160 （Class150 ~ 900）
Sıcaklık aralığı	-29 ℃～+570 ℃
Başvuru	Asit/alkali sıvı, sıvılaştırılmış doğal gaz, yüksek viskozite yağı, yeraltı boru hattı ağı, ekipman entegrasyon modülü, vb.
Sürücü modu	El çarkı, konik dişli, elektrik, pnömatik vb.
Valf gövdesi/valf kapağı	Dikkatler: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Döküm: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valf çekirdeği	Dikkatler: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Döküm: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sızdırmazlık yüzeyi	Ana gövde, ana gövde kaplama demir bazlı alaşım, kaplama sert bazlı alaşım
Valf gövdesi	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Valf kök somunu	Bakır alaşımı
Çubuk	Esnek grafit, grafit asbest paketleme, politetrafloroetilen ...

Performans özellikleri

Açı körük küresel valfinin yapısı, özellikle toksik, yanıcı veya aşındırıcı ortam işleme gibi yüksek güvenilirlik gereksinimlerine sahip uygulamalar için uygun hale getirir.

Avantajlar

1. Açı körük küresel valfinin temel bileşeni metal körüktür. Valf kapağını ve valf gövdesini otomatik rulo kaynağı ile bağlar. Metal körükler, valf gövdesi parçasının sızdırmaz olmasını sağlar.

2. Konik ve aerodinamik tasarım sayesinde, valf diski güvenilir bir şekilde mühürler ve daha uzun bir servis ömrüne sahiptir.

3. Çift conta tasarımı (körükler + paketleme). Körükler ve paketleme sızıntıyı önler ve mükemmel sızdırmazlık etkisi sağlar.

4. Angle Körük Küre Valfi, valf gövdesini, somunu ve manşonunu doğrudan yağlayabilir.

5. Ergonomik el çarkı. Daha uzun hizmet ömrü ve daha kolay operasyon.

Angle Bellows Globe Valve
