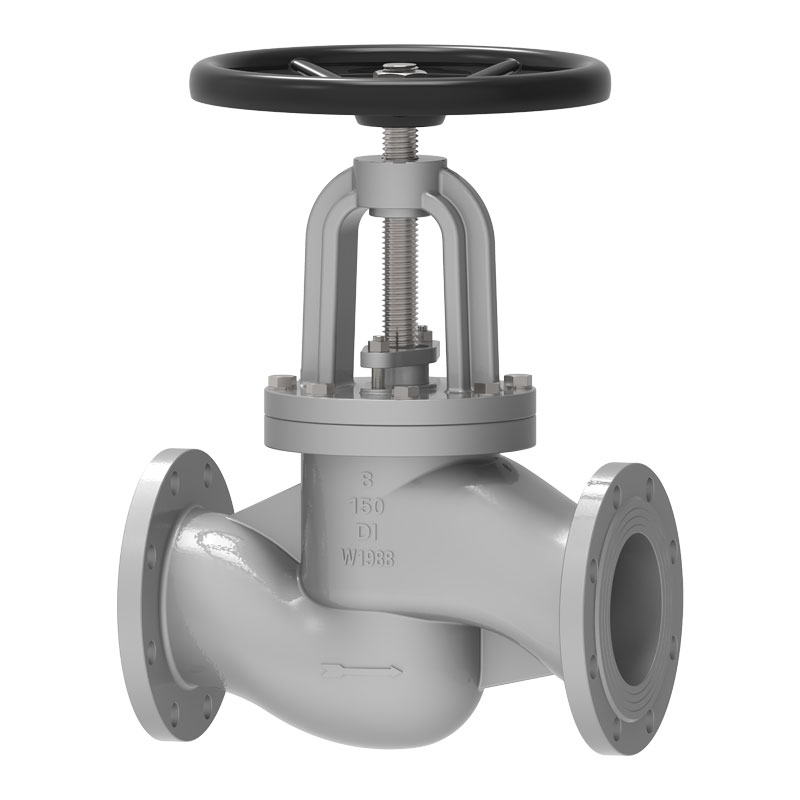

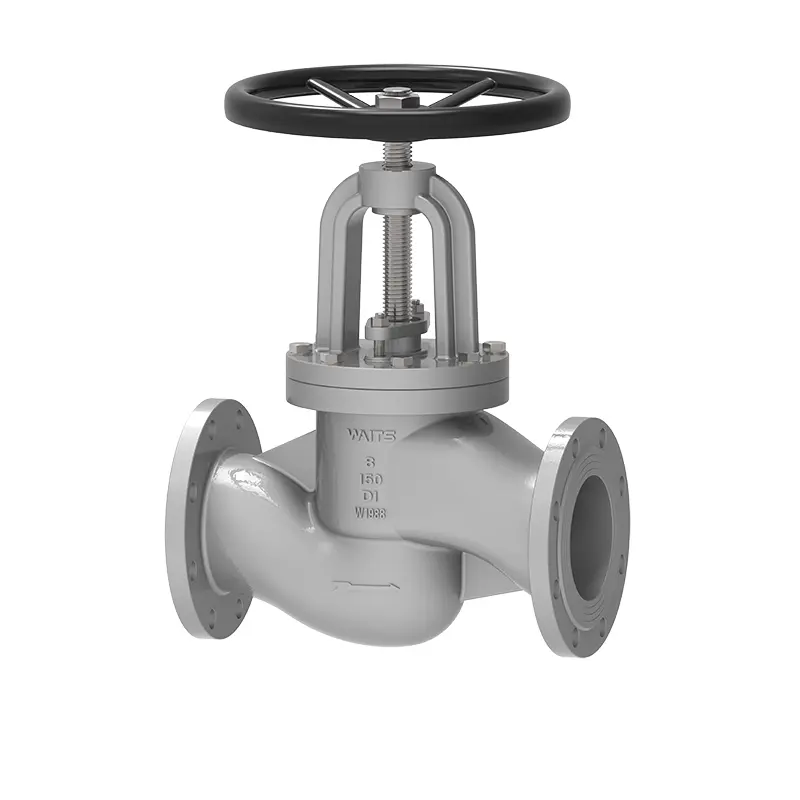

Sfero Döküm S Desenli Küresel Vana

Waits tarafından üretilen sünek demir S model küresel vana, istikrarlı performans ve yüksek maliyet performansıyla AISI/DIN/BS/standartlarına uygundur. Başlangıçta Amerika Birleşik Devletleri'nde kurulduk ve şu anda küresel merkezimiz Wenzhou, Çin'de bulunmaktadır. Birden fazla üretim üssümüz, istikrarlı tedarikimiz var ve size ayrıcalıklı fiyatlar sağlayabiliriz.

Talep Gönder

Ürün Açıklaması

Waits'in ürettiği sünek demir S model küresel vana, hassas akış kontrolü ve minimum sızıntı için tasarlanmıştır. Vananın korozyon direncinin ve aşınma direncinin güvenilir bir aralıkta olmasını ve uzun süreli kullanıma uygun olmasını sağlamak için hammaddeleri dikkatle seçiyoruz.
Bu küresel vana, yüksek basınç koşullarına uyum sağlayacak şekilde tasarlanmıştır ve farklı endüstriyel uygulamalarda istikrarlı ve güvenilir kalabilir. Farklı çalışma koşullarına ve boru hattı özelliklerine uyum sağlar ve sık bakım gerektirmez. Kullanım ömrü iyi olup kullanım sırasında işçilik ve bakım maliyetlerinizi azaltır.
Sfero döküm S model küresel vananın kısma kapasitesi, su arıtma tesislerinde, buhar uygulamalarında ve kimya endüstrilerinde yaygın olarak kullanılmaktadır. Ayrıca bazı yüksek basınçlı sistemler de iyi yapısal dayanıklılığı ve güçlü uyarlanabilirliği nedeniyle bu valfi seçecektir.

Uygulama Standartları

Tasarım standartları	,API603, ASME B16.34, DIN 3352, EN1984
Flanş standartları	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Bağlantı yöntemleri	SW, RF,
Test ve kabul	API598, DIN 3230, EN 12569
Yapısal uzunluk	ASME B16.10, DIN3352-F4/F5, EN 558-1
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS 2" ~ NPS 12" DN50~ DN300
Basınç aralığı	CL125~ CL300 PN10~ PN64
Sıcaklık aralığı	；-10°C ~ +220°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi/valf kapağı	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Valf plakası/valf yuvası	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Valf sapı	F6A F304 F316 F51 F53 Monel K500
Valf sapı somunu	Bakır Alaşımı
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

(1) Stop vanasının yapısı sürgülü vananınkinden daha basittir ve üretimi ve bakımı daha kolaydır.
(2) Sızdırmazlık yüzeyinin aşınması ve çizilmesi kolay değildir ve sızdırmazlık performansı iyidir. Açma ve kapama sırasında valf diski ile valf gövdesinin sızdırmazlık yüzeyi arasında göreceli bir kayma yoktur, bu nedenle aşınma ve çizilme ciddi değildir, sızdırmazlık performansı iyidir ve servis ömrü uzundur.
(3) Açılırken ve kapatılırken, valf diski küçük bir stroka ve sürgülü valften daha küçük bir yüksekliğe sahiptir, ancak yapısal uzunluk sürgülü valften daha uzundur.
(4) Açma ve kapama torku büyüktür ve açma ve kapama süresi nispeten uzundur.
(5) Valf gövdesindeki orta kanal kıvrımlı olduğundan, sıvı direnci büyüktür ve güç tüketimi nispeten yüksektir.
(6) Ortam akış yönünün nominal basıncı PN ≤16MPa olduğunda, genellikle aşağı akış benimsenir ve ortam, valf diskinin tabanından yukarı doğru akar; Nominal basınç PN≥20MPa olduğunda, genellikle ters akış benimsenir ve sızdırmazlık performansını artırmak için ortam, valf diskinin üst kısmından aşağı doğru akar. Ancak stop vanası kullanıldığında ortamın yalnızca tek yönde akabileceği ve akış yönünü değiştiremeyeceği unutulmamalıdır.
(7) Valf diski tamamen açıldığında kolayca aşınır, bu nedenle kullanırken dikkatli olmanız gerekir.
Durdurma valfinin valf gövdesi ekseni, valf yuvası sızdırmazlık yüzeyine diktir. Supap gövdesinin açılma veya kapanma stroku nispeten kısadır ve güvenilir bir kesme hareketine sahiptir. Ortamı kesmek, düzenlemek ve kısmak için uygundur.
