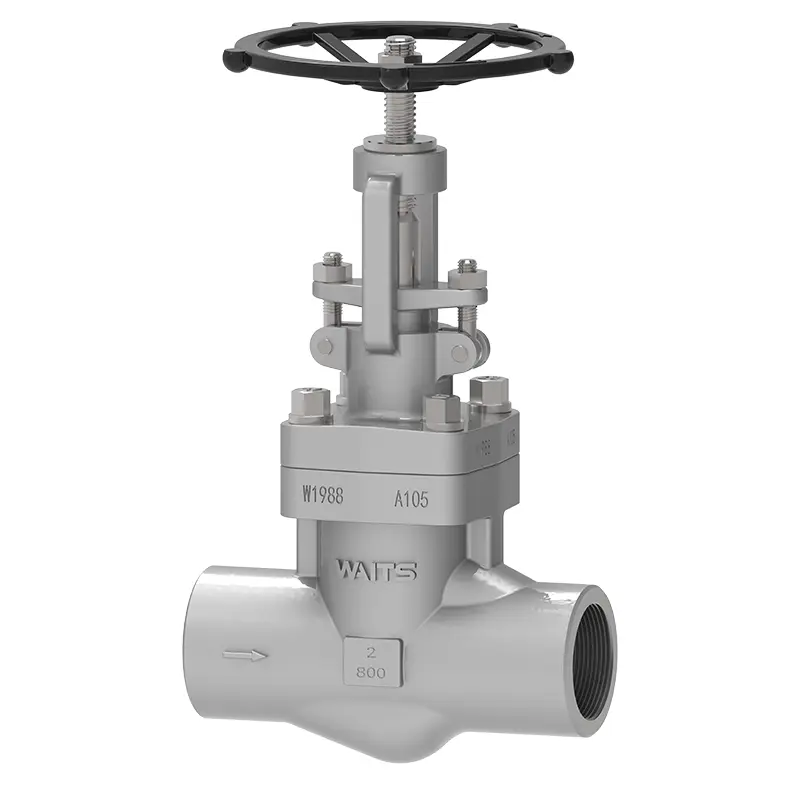

NPT Dövme Çelik Küre Vana

Waits, yüksek kaliteli NPT dövme çelik küresel vana satın almak için güvenilir seçiminizdir. Valf, zarif yapısal tasarıma, iyi sızdırmazlık ve dayanıklılığa sahip, yüksek kaliteli dövme çelik malzemeden yapılmıştır ve medya akışını etkili bir şekilde kontrol edebilir. Petrol, kimya veya diğer endüstriyel alanlarda NPT dövme çelik küresel vana, boru hattı sisteminizin istikrarlı çalışmasını sağlamak için güvenilir bir sıvı kontrol seçeneğidir.

Talep Gönder

Ürün Açıklaması

Valf imalatında dövme çelik parçaların kalitesi genellikle çelik döküm parçalardan daha yüksektir ve büyük darbe kuvvetlerine dayanabilirler. Plastisiteleri, toklukları ve diğer mekanik özellikleri de çelik döküm parçalara göre daha yüksektir.
Dövme çelik küresel vananın çapı genellikle DN80'den fazla değildir ve çoğu azaltılmış çaplı tasarımlardır. Aynı çaptaki dökme çelik stop vanalarıyla karşılaştırıldığında, akış hızı biraz daha küçüktür, ancak dayanabileceği basınç ve sıcaklık aralığı, dökme çelik vanalardan daha yüksektir ve sızdırmazlık performansı, dökme çelik stop vanalarından çok daha iyidir ve servis ömrü daha uzundur.
Diğer küresel vanalar gibi NPT dövme çelik küresel vanalar da ortamın akış yönü ile sınırlıdır. Farklı montaj konumlarına göre düz geçişli küresel vanalara ve doğrudan akışlı küresel vanalara ayrılabilirler.

Uygulama Standartları

Tasarım standartları	API602, ASME 16.34, BS 5352, BS 6364
Flanş standartları	SW ASME B16.11'e göre soket kaynak uçları, ASME B16.25'e göre BW alın ucu, ASME B1.20.1'e göre NPT dişli konnektörler
Bağlantı yöntemleri	SW, NPT, BW, RF, RTJ
Test ve kabul	API 602/API 598
Yapısal uzunluk	Fabrika standartlarına göre soket kaynağı/dişli uç dövme çelik sürgülü vana yapısal uzunluğu ASME B16.10'a göre flanşlı uç/alın kaynak uçlu dövme çelik sürgülü vana
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103 ，NACE MR 0175

Başvuru

Boyut	NPS1/4"~NPS3" DN6~DN80
Basınç aralığı	CL150~ CL2500 PN10~ PN420
Sıcaklık aralığı	；-196°C ~ +600°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi/valf kapağı	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alaşım 20, Monel
Valf çekirdeği Sızdırmazlık yüzeyi	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alaşım 20, Monel
Valf sapı	F6A F304 F316 F51 F53 Monel K500...
Valf sapı somunu	Bakır alaşımı...
Ambalaj	Esnek grafit, grafit asbest paketleme, politetrafloroetilen...

Performans Özellikleri

1. NPT dövme çelik küresel vananın ana bileşenleri dövülmüştür ve üç tip boşluk contası vardır: cıvatalı kaput, kaynaklı kaput ve boşluk basıncıyla kendiliğinden sıkılan conta yapısı.
Bunlar arasında cıvatalı kapak, valf gövdesi ile kapağın cıvata ve somunlarla bağlandığı anlamına gelir ve sızdırmazlık için paslanmaz çelik tel klipsli esnek grafitten yapılmış yara contası kullanılır. Özel gereksinimleriniz varsa metal halka bağlantısını da kullanabiliriz.
Kaynaklı kapak, valf gövdesi ile kapağın dişlilerle birbirine bağlandığı, tamamen kaynaklandığı ve sızdırmaz hale getirildiği ve ayrıca ihtiyaçlarınıza göre tamamen kaynak yapılabileceği anlamına gelir.
9001b, 1500Ib, 2500Ib, 45001b boşluğu aynı zamanda basınçla kendiliğinden sıkılan bir conta yapısını da benimseyebilir ve iç basıncın artmasıyla sızdırmazlık performansı artar ve güvenilirlik yüksektir.
2. Valf gövdesindeki orta kanal kıvrımlıdır, bu da büyük sıvı direncine ve güç tüketimine neden olur.
3. Sızdırmazlık yüzeyinin aşınması ve çizilmesi kolay değildir ve sızdırmazlık performansı iyidir. Açma ve kapama sırasında valf diski ile valf gövdesinin sızdırmazlık yüzeyi arasında göreceli bir kayma yoktur, aşınma ve çizilme ciddi değildir ve servis ömrü daha uzundur.
4. Güvenilir sızdırmazlığa sahip, kullanımı kolay ve esnek olan esnek grafit salmastra kullanılır.
5. Küresel vananın ortamı yalnızca tek yönde akabilir ve akış yönünü değiştiremez. Bu nedenle montaj sırasında ortamın akış yönüne ve vana gövdesinin ok yönüne dikkat etmek gerekir.
6. Salmastranın değiştirilmesi ve bakımı, uygun ve hızlı olan ve sistemin çalışmasını etkilemeyen kapatma durumunda gerçekleştirilebilir.
7. Şekli basittir, yapı uzunluğu kısadır, üretim süreci iyidir ve uygulama aralığı geniştir.

NPT Forged Steel Globe Valve
