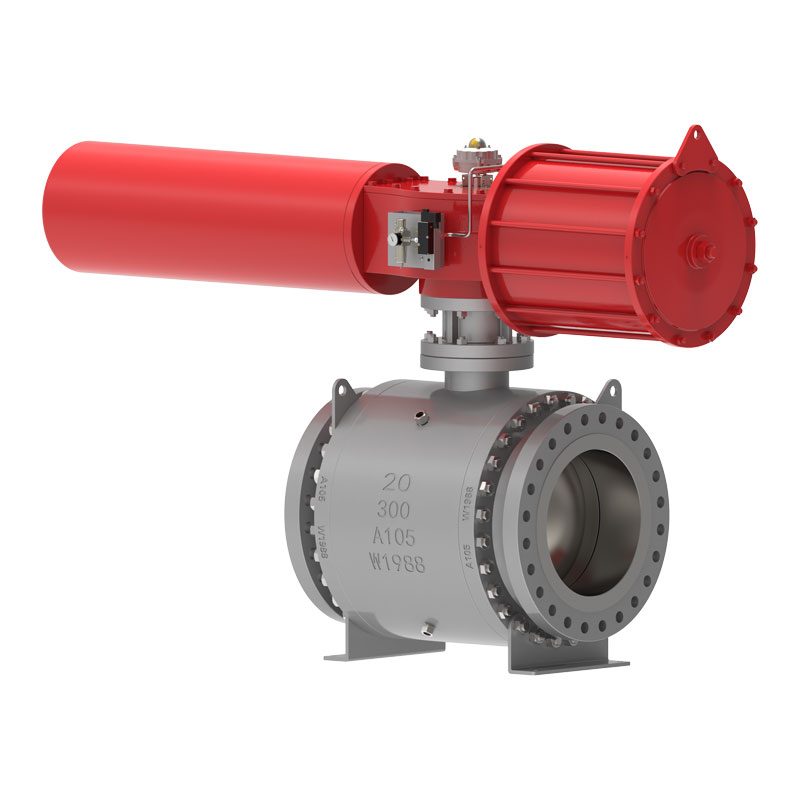

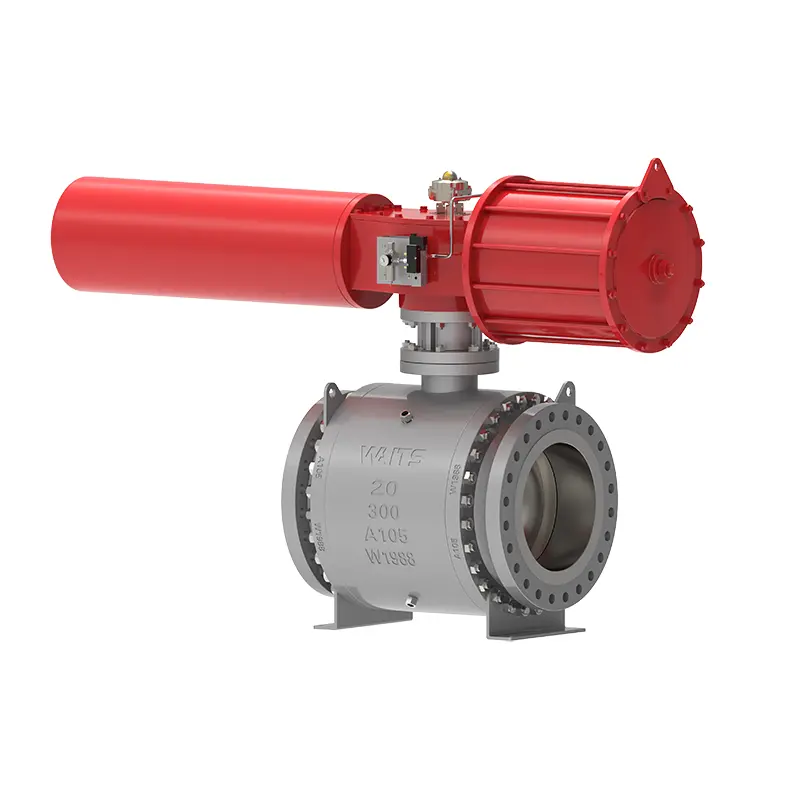

Muylu Küresel Vana

Waits Valve, komple üretim hattı ile size muylu küresel vana ürünleri sunabilmektedir. Valf tasarımı ve üretiminde zengin deneyime sahibiz; ürün kalitesi ve ilgili hizmetler, ayrıcalıklı ürün fiyatları ve zamanında teslimat konusunda ısrar ediyoruz. Farklı uygulamaları tamamen değerlendiriyoruz ve API6D/ISO17292/BS5351 vb. gibi farklı üretim standartlarını benimsiyoruz.

Talep Gönder

Ürün Açıklaması

Trunnion küresel vana, performans ve genel kullanım ömrü tamamen dikkate alınarak tasarlanmış ve üretilmiş bir çelik küresel vanadır. Valf gövdesi yüksek kaliteli malzemelerden dövülmüş, bilya monte edilmiş ve orta flanş ve boyun cıvatalanmıştır. Valf yuvasının yukarı ve aşağı akışı tek piston etkisidir, DBB işlevidir. Aynı zamanda valf yuvası ile bilya arasındaki conta için üç yapı bulunmaktadır:

1. Geleneksel yumuşak conta yapısı;

2. Üçgen halka conta yapısı;

3. Sert conta yapısı.

Uygulama Standartları

Tasarım standartları	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flanş standartları	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Bağlantı yöntemleri	RF,RTJ,BW
Test ve kabul	API598, API 6D, BS12569;
Yapısal uzunluk	ASME B16.10, BS 558, BS12982, ISO 5752;
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Yangından korunma gereksinimleri	API6FA API607
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS 1” ~ 60” DN25~DN1500
Basınç aralığı	Sınıf150~ 2500 PN10-PN420
Sıcaklık aralığı	；-196°C ~ +260°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Dökümler: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Top	Küre: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Valf yatağı destek halkası	Koltuk destek halkası: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Valf yuvası ek parçası	PTFE, RPTFE, Naylon, Devlon, PEEK
Valf sapı	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Performans Özellikleri

1. Valf gövdesi, hatalı çalışma nedeniyle valf gövdesinin valf gövdesinden fırlamasını önleyecek şekilde tasarlanmıştır.
2. Muylu küresel vana yanmaz ve antistatik bir cihaza sahiptir.
3. Acil durum sızdırmazlık yağı enjeksiyon portları, valf yuvası contasında ve valf gövdesi contasında tasarlanmıştır. Normal sızdırmazlık, sızdırmazlık gresine bağlı değildir. Sızdırmazlık yüzeyi hasar gördüğünde ve sızıntıya neden olduğunda, acil onarım için sızdırmazlık gresi enjekte edilebilir. Her gres enjeksiyon portu, bir gres enjeksiyon valfi ve gömülü tek yönlü bir valf ile donatılmıştır.
4. Valf boşluğunu havalandırmak ve boşaltmak için valf gövdesinin en alt konumuna bir boşaltma valfi takılıdır; Valf boşluğunu çevrimiçi olarak havalandırmak ve temizlemek için valf gövdesinin üst kısmına bir havalandırma valfi takılıdır. Tahliye vanası ve havalandırma vanası, güvenlik, güvenilirlik ve rahatlık sağlamak için izolasyon vanaları veya özel tahliye bağlantıları olabilir.
5. Kollar, sonsuz dişliler, elektrik, pnömatik, gaz-sıvı bağlantısı, elektro-hidrolik bağlantı vb. dahil olmak üzere çeşitli tahrik cihazlarıyla eşleşebilecek bir bağlantı plakası ile donatılmıştır.
6. Kaynaklı uçlu vana, malzeme mukavemetinin uyarlanabilirliğini ve kaynaklanabilirliğini sağlamak için vana ucu malzemesini (geçiş bölümü) kullanıcının boru hattı malzeme derecesine göre ayarlayabilir. Her iki ucunda manşon bulunan vanalar için manşonların uzunluğu, yerinde kaynak işlemlerinin sızdırmazlık malzemelerini etkilememesini sağlayabilir.
7. Gömülü tasarım. Gömülü vanalarda, yer üstü işlemleri kolaylaştırmak amacıyla projenin ihtiyaçlarına göre vana gövdesi uzatılır ve ilgili gres enjeksiyonu, kanalizasyon tahliyesi ve havalandırma cihazları borudan zemine kadar uzatılır. Gömülü ve yükseltilmiş vananın yüksekliği müşteri tarafından sağlanır.
