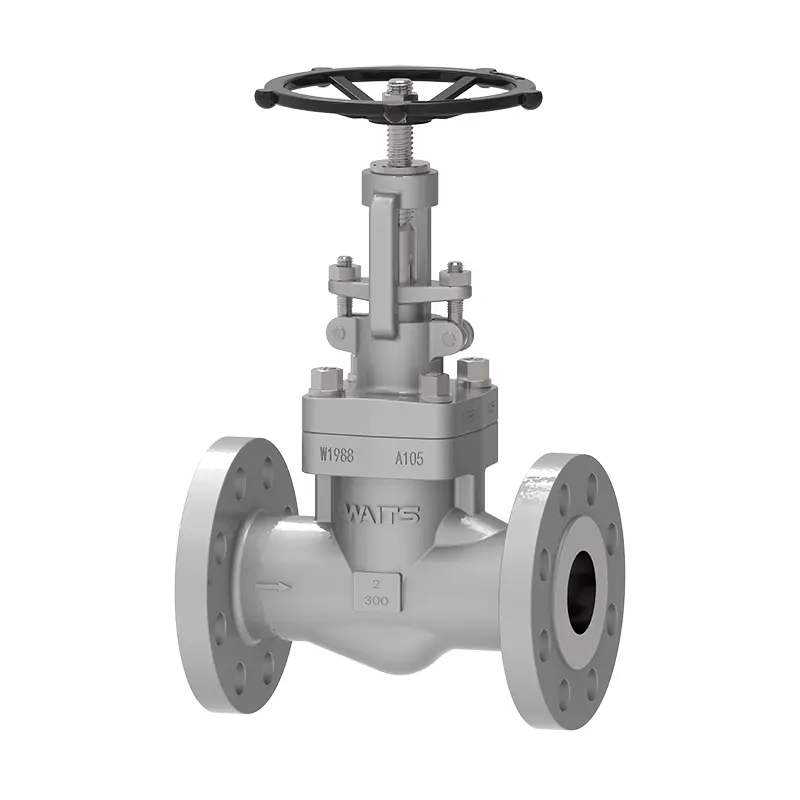

Dövme Çelik Küre Vana

Waits size yüksek kaliteli dövme çelik küresel vana sağlayabilir. Endüstriyel zincirimiz uzun yıllardan beri geliştirilmektedir, mükemmel ve avantajlıdır, seri üretimi destekler ve fiyatı iyidir. Ürün, iyi sızdırmazlık, dayanıklılık, kolay kullanım, çeşitli endüstriyel boru hattı sistemlerine uygun, yüksek kaliteli dövme çelikten yapılmıştır ve satın alma işleminiz için güvenilir bir seçimdir.

Talep Gönder

Ürün Açıklaması

Dövme çelik parçaların kalitesi, dökme çelik parçalara göre daha yüksektir ve büyük darbe kuvvetlerine dayanabilirler. Plastisite, tokluk ve diğer mekanik özellikler de çelik döküm parçalara göre daha yüksektir. Dövme çelik küresel vananın çapı genellikle DN80'den fazla değildir ve çoğu azaltılmış çapla tasarlanmıştır. Aynı çaptaki dökme çelik küresel vana ile karşılaştırıldığında, akış hızı biraz daha küçüktür, ancak basınç ve sıcaklık aralığı, dökme çelik vanalardan daha yüksektir ve sızdırmazlık performansı, dökme çelik küresel vanalardan çok daha iyidir. servis ömrü daha uzundur.
Diğer küresel vanalar gibi, dövme çelik küresel vanalar da ortamın akış yönüne tabidir. Farklı montaj konumlarına göre düz geçişli küresel vanalara ve doğrudan akışlı küresel vanalara (Y tipi küresel vanalar) ayrılabilirler.

Uygulama Standartları

Tasarım standartları	API602, ASME 16.34, BS 5352, BS 6364
Flanş standartları	SW ASME B16.11'e göre soket kaynak uçları, ASME B16.25'e göre BW alın ucu, ASME B1.20.1'e göre NPT dişli konnektörler
Bağlantı yöntemleri	SW, NPT, BW, RF, RTJ
Test ve kabul	API 602/API 598
Yapısal uzunluk	Fabrika standartlarına göre soket kaynağı/dişli uç dövme çelik sürgülü vana yapısal uzunluğu ASME B16.10'a göre flanşlı uç/alın kaynak uçlu dövme çelik sürgülü vana
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS1/4"~NPS3" DN6~DN80
Basınç aralığı	CL150~ CL2500 PN10~ PN420
Sıcaklık aralığı	；-196°C ~ +600°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi/valf kapağı	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alaşım 20, Monel
Valf çekirdeği Sızdırmazlık yüzeyi	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alaşım 20, Monel
Valf sapı	F6A F304 F316 F51 F53 Monel K500...
Valf sapı somunu	Bakır alaşımı...
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

1. Ana bileşenler dövülmüştür. Dövme çelik küresel vananın üç tip boşluk contası vardır: cıvatalı kapak, kaynaklı kapak ve boşluk basıncıyla kendiliğinden sıkılan conta yapısı.
2. Cıvatalı kapak, valf gövdesi ve kapağının cıvata ve somunlarla bağlandığı ve yara contasının (paslanmaz çelik tel klips ve esnek grafitten yapılmış) sızdırmaz olduğu anlamına gelir. Müşterilerin özel gereksinimleri olduğunda metal halka bağlantısı da kullanılabilir.
3. Kaynaklı kapak, valf gövdesinin ve kapağının dişlilerle bağlandığı ve tamamen kaynaklandığı anlamına gelir. Müşterilerin özel gereksinimleri olduğunda tam nüfuzlu bağlantı da kullanılabilir.
4. 9001b, 1500Ib, 2500Ib, 45001b'nin boşluğu aynı zamanda basınçla kendiliğinden sıkılan conta yapısını da benimseyebilir, iç basıncın artmasıyla sızdırmazlık performansı artar ve güvenilirlik yüksektir.
5. Valf gövdesindeki orta kanal kıvrımlıdır, sıvı direnci büyüktür ve güç tüketimi büyüktür. 6. Sızdırmazlık yüzeyinin aşınması ve çizilmesi kolay değildir ve iyi bir sızdırmazlık performansına sahiptir. Açma ve kapama sırasında valf diski ile valf gövdesinin sızdırmazlık yüzeyi arasında göreceli bir kayma yoktur, bu nedenle aşınma ve çizik ciddi değildir, sızdırmazlık performansı iyidir ve servis ömrü uzundur.
7. Esnek grafit salmastra kullanılır, sızdırmazlık güvenilirdir ve işlem hafif ve esnektir.
8. Küresel vananın ortamı yalnızca tek yönde akabilir ve akış yönünü değiştiremez. Montajı yaparken ortamın akış yönüne ve vana gövdesinin ok yönüne dikkat edin.
9. Salmastranın değiştirilmesi ve bakımı, rahat ve hızlı olan ve sistemin çalışmasını etkilemeyen kapatma durumunda gerçekleştirilebilir.
10. Şekli basittir, yapı uzunluğu kısadır, üretim süreci iyidir ve uygulama aralığı geniştir.

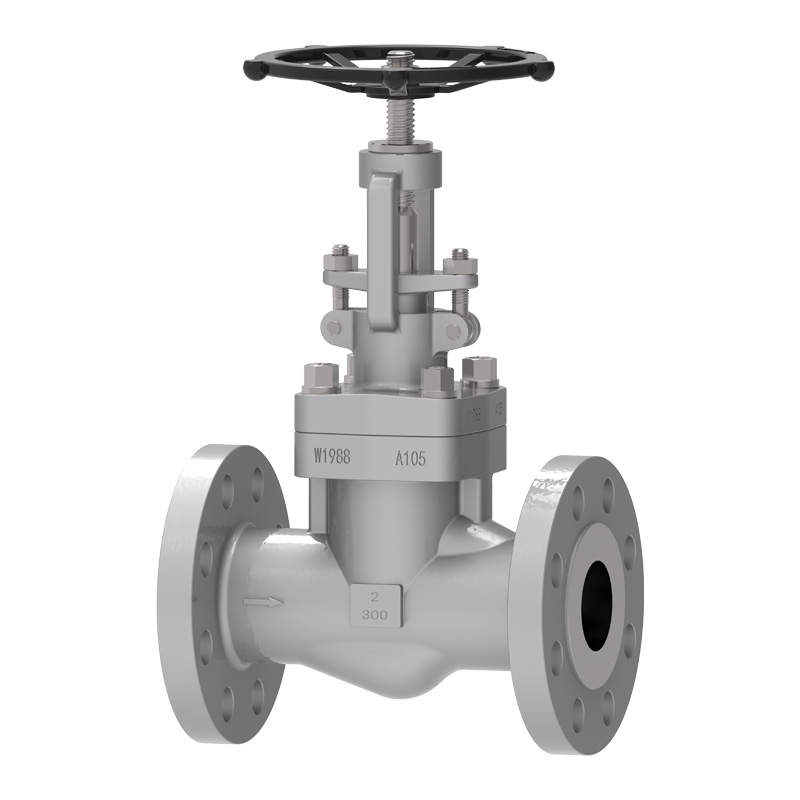

Forged Steel Globe Valve
