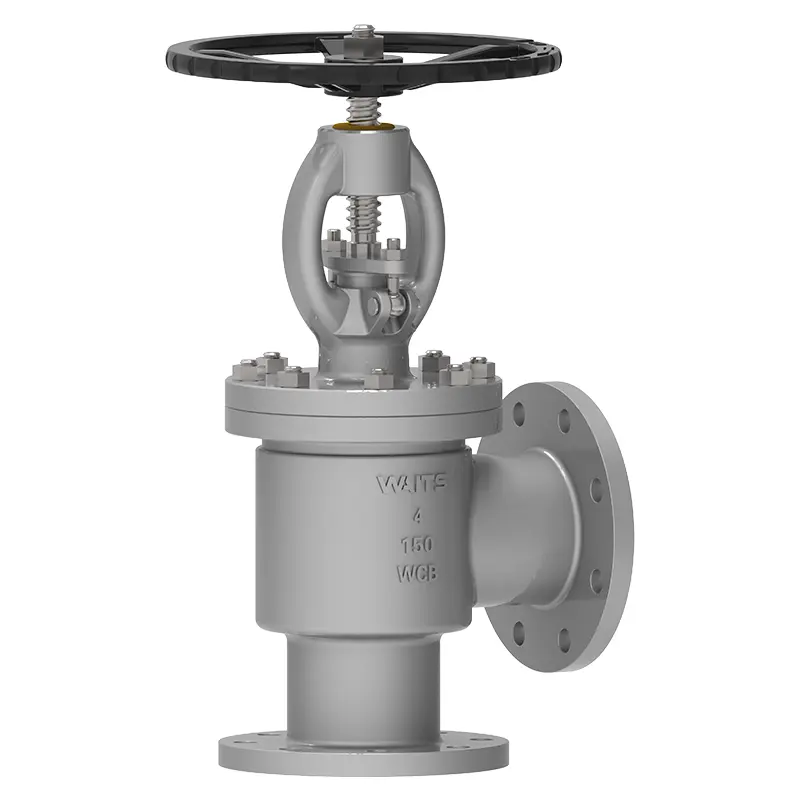

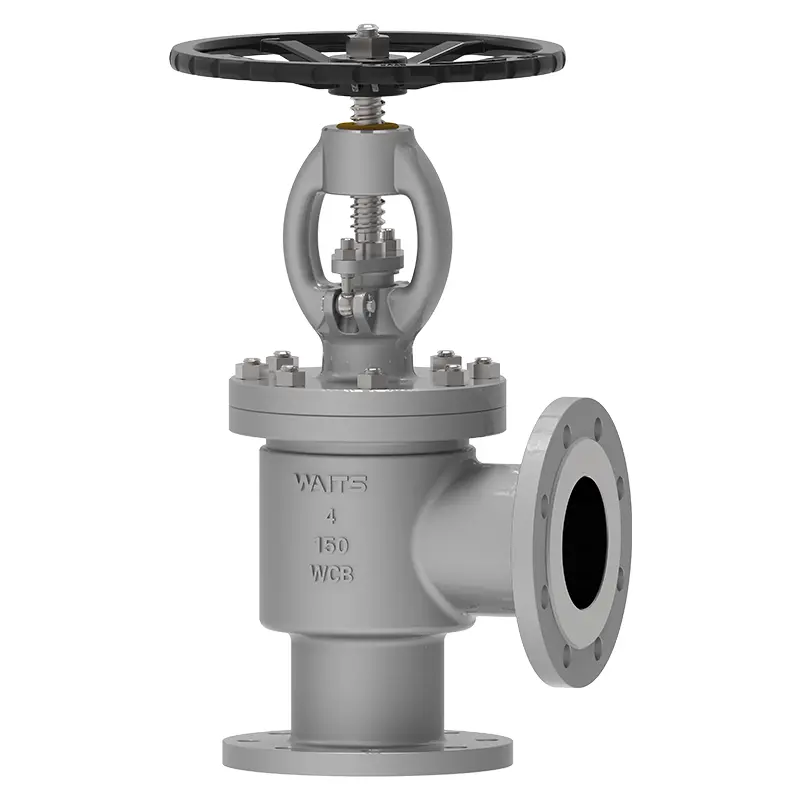

Açılı küre valfi

90 derecelik benzersiz bir akış kanalı boru sistemi ile karşı karşıya kaldığınızda, çok çeşitli uygulamalara sahip olan Bekleme Valfı Yüksek Kaliteli Açılı Küre Valfını düşünmelisiniz. Yerden tasarruf etmek ve boru hattı yönlendirmesini basitleştirmek için özel olarak kompakt bir tasarım kullanıyoruz. Küçük bir alan veya sınırlı kurulumla karşılaştığınızda, bu valfi kullanabilirsiniz.

Talep Gönder

Ürün Açıklaması

Bekler Valf açısı küre valfi, valf diskini yükseltmek veya indirmek için valf gövdesini döndürerek sıvı ortamının akışını kontrol edebilir. 90 derecelik dik açılı akış kanalı tasarımı, geleneksel doğrudan akım valf yapısını bozar ve sıvı direncini ve enerji tüketimini etkili bir şekilde azaltır. Sınırlı kurulum alanına sahip karmaşık uygulamalarda, kompakt tasarımının belirgin avantajları vardır, mühendisleri çok fazla sorun kurtarır ve bu konuda zaman atıklarını azaltır.

Angle Globe Valf, birbirine dik olan giriş ve çıkışlı bir durdurma valfi tasarımıdır. Kapanış parçasını valf koltuk yüzeyinin içine ve dışına hareket ettirmek için doğrusal hareket kullanır. Açılı vanalar, kazan besleme suyu ve ısıtıcı drenaj hizmetleri ve sınırlı alana sahip boru hattı vanaları için yaygın olarak kullanılır. Valf bir dirsek olarak da kullanılabilir. Valf kafes tipi veya büyütülmüş bir çıkış bağlantısı, kısıtlayıcı bir valf döşemesi veya korozyonu, yanıp sönmeyi veya kavitasyon hasarını azaltmak için bir çıkış astarı olabilir.

Uygulama Standartları-Açılı Küre Valfi
Tasarım Standartları	API6D BS1873, DIN 3356, EN 13709
Flanş standardı	ASME B16.5, ASME B16.47-A/B, 1092-1/2'de
Bağlantı	RF, RTJ
Test Kabulü	Ateş 598 EN12266
Yapı uzunluğu	ASME B16.10/EN 558/DIN3203,
Basınç ve sıcaklık derecelendirmeleri	ASME B16.34
Yangın testi	API607, API6FA
Düşük Sızıntı Standardı	API 622
Korozyon Karşıtı Tasarımı	NACE MR 0175

Uygulama açısı küresel vanalar
Boyut	Dn15 ~ dn300 （nps½ "~ 12"）
Basınç aralığı	PN16 ~ PN160 （Class150 ~ 900）
Sıcaklık aralığı	-29 ℃～+570 ℃
Başvuru	Asit/alkali sıvı, sıvılaştırılmış doğal gaz, yüksek viskozite yağı, yeraltı boru hattı ağı, ekipman entegrasyon modülü, vb.
Sürücü modu	El çarkı, konik dişli, elektrik, pnömatik vb.
Valf gövdesi/valf kapağı	Dikkatler: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Döküm: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sızdırmazlık yüzeyi	Gövde, gövde kaplama demir bazlı alaşım, kaplama sert bazlı alaşım
Valf gövdesi	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Valf kök somunu	Bakır alaşımı
Çubuk	Esnek grafit, grafit asbest paketleme, politetrafloroetilen ...

Performans özellikleri

Gübre endüstrisinde, üre ve amonyak üretimindeki valf zorlukları korozif ortam, kristalizasyon ve yüksek basınçtır. Bekler Valf, aşağıdaki avantajlara sahip olan Globe Valfleri Geliştirilmiş Geliştirme:

Düşük basınç düşüşü, azaltılmış kristalleşme

Ölü açı yok, korozyonu önleyin

Tek parçalı valf plakası ve valf gövdesi, valf plakası ile valf gövdesi arasındaki ölü açıyı önleyin

All-Stellite Alaşım Valf Plakası Yüzeyi, aşınmayı azaltın

Cıvatalı valf kapağı, A Sınıfı Sızdırmazlık Valf Gövde Valf Kapağı ve Valf Vücut Valf Vücut Flanş Conta

Düşük Emisyon Valfi Kök Paketleme

Alüminyum/bronz parçalar yok

Gövde, gövde kaplama demir bazlı alaşım, kaplama sert bazlı alaşım

Açı küre vanaları asit/alkali sıvı, sıvılaştırılmış doğal gaz, yüksek viskozite yağı, yeraltı boru hattı ağı, ekipman entegrasyon modülü vb. İçin kullanılabilir.

El çarkı, konik dişli, elektrik, pnömatik vb. İle sürebilirsiniz.
