Kama Sürgülü Vana

Büyük bir kama sürgülü vana üreticisi ve entegre tedarikçisi olan Waits, ilk olarak 1994 yılında ABD'de kuruldu ve 2008 yılında Çin'de bir şube kurdu. Wenzhou ve Tianjin'de iki üretim üssü var ve Wenzhou'nun küresel genel merkezi burada bulunuyor. Kama sürgülü vana, iyi sızdırmazlık performansına ve rahat çalışmaya sahiptir ve endüstriyel boru hattı sistemlerinde yaygın olarak kullanılır. Eşsiz tasarımı, aşınmaya dayanıklı ve uzun servis ömrüyle medya akışını etkili bir şekilde kontrol edebilir.

Talep Gönder

Ürün Açıklaması

Kama sürgülü vana, yüksek kaliteli bir endüstriyel vanadır. Uygun fiyat, yüksek maliyet performansı, maliyetten tasarruf etmenizi sağlayabilir. Mükemmel kalite, mükemmel sızdırmazlık ve aşınma direnci, uzun süre istikrarlı bir şekilde çalışabilir. Güneydoğu Asya/Kuzey Amerika/Avrupa'daki çeşitli endüstriyel boru hattı sistemlerinde yaygın olarak kullanılmaktadır ve petrol, kimya endüstrisi, su koruma vb. alanlarda oldukça tercih edilmektedir. Güvenilir bir boru hattı akış kontrol ekipmanıdır.

Uygulama Standartları

Tasarım standartları	API 6D API600, API603, ASME B16.34, DIN 3352, EN1984
Flanş standartları	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Bağlantı yöntemleri	RF, RTJ, BW
Test ve kabul	API598, API6D, DIN 3230, EN 12569
Yapısal uzunluk	ASME B16.10, DIN3202, EN 558-1
Basınç ve sıcaklık değerleri	ASME B16.34、
Yanmazlık testi	API607, API6FA
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS 2" ~ NPS 48" DN50~ DN1200
Basınç aralığı	CL150~ CL2500 PN10~ PN420
Sıcaklık aralığı	；-40°C ~ +600°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Drive mode	Türbin, pnömatik, elektrik
Valve body/valve cover	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), Alaşım 20, Monel...
Valf plakası/valf yuvası	WCB,WC6,WC9 LCB, CF8, CF8M, CF3, CF3M+D507,STL
Valf sapı	F6A F304 F316 F51 F53 Monel K500
Valve stem nut	Bakır Alaşımı
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

1. Kapının iki sızdırmazlık yüzeyi vardır. En yaygın olarak kullanılanı, kapının iki sızdırmazlık yüzeyinin bir kama şekli oluşturmasıdır. Kama açısı valf parametrelerine göre değişir ve genellikle 5°'dir.
2. Kama sürgülü vananın sızdırmazlık prensibi, kama kapısı üzerindeki iki sızdırmazlık yüzeyinin ve kamalandığında vana gövdesi üzerindeki iki sızdırmazlık yüzeyinin yakın kombinasyonu ile sızdırmazlığın sağlanmasıdır.
3. Kama sürgülü vana, valf gövdesinin kapıyı açmak ve kapatmak için kullandığı farklı yollara göre yükselen gövdeli sürgülü vana (kaldırma gövdeli sürgülü vana) ve gizli gövdeli sürgülü vana (dönen gövdeli sürgülü vana) olarak ayrılabilir. .
4. The wedge gate valve can be divided into an elastic gate valve and a rigid gate valve according to the different gate structure forms.
5. Valf gövdesi dökümdür, valf gövdesi ve valf kapağı cıvatalarla bağlanmıştır ve orta flanş bir sarma contasıyla kapatılmıştır. Müşterilerin özel gereksinimleri olduğunda bağlantı için metal halkalar da kullanılabilir.
6. Kanal pürüzsüz ve akış katsayısı küçüktür. Sızdırmazlık yüzeyi ortam tarafından daha az aşınır ve aşındırılır.
7. Sızdırmazlık yüzeyi, iyi aşınma direnci ve aşınma direncine sahip alaşımlı çelik veya sert alaşımdan yapılmıştır.
8. Esnek grafit dolgu maddesi kullanılır, sızdırmazlık güvenilirdir ve işlem hafif ve esnektir.
9. Ortamın akış yönü kısıtlanmamıştır, herhangi bir rahatsızlık yoktur ve basınç azalmamıştır.
10. Şekli basittir, yapı uzunluğu kısadır, üretim süreci iyidir ve uygulama aralığı geniştir.

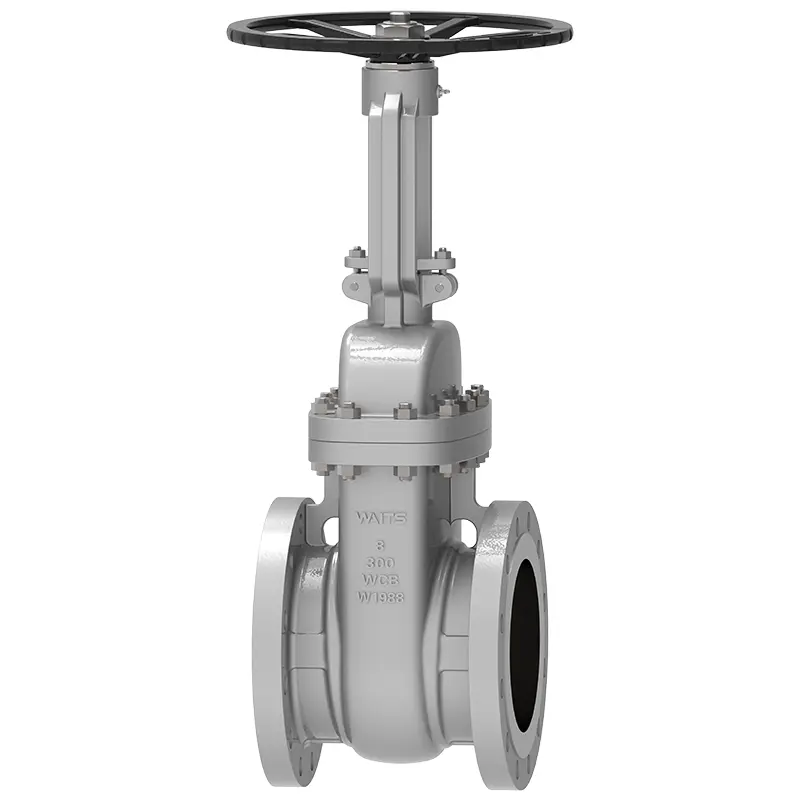

Wedge Gate Valve
