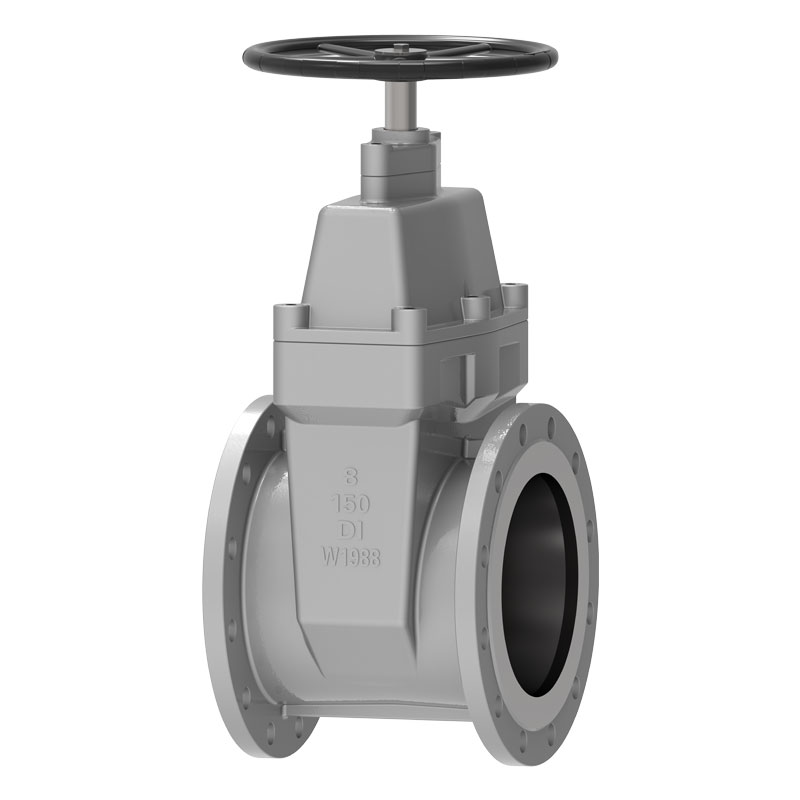

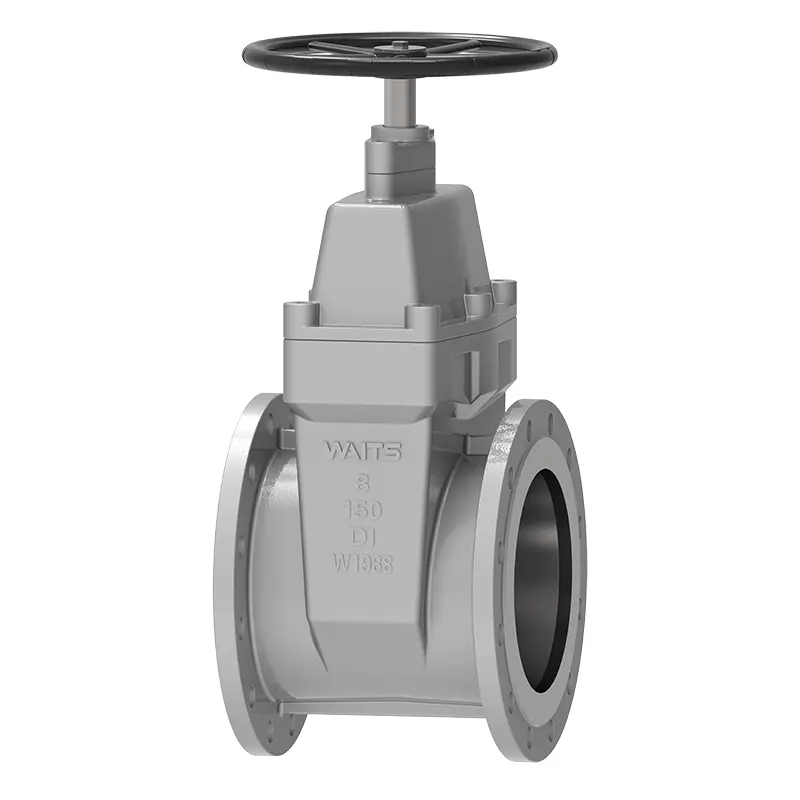

Flange End Resilient Seat Gate Valve

Waits, yüksek kaliteli ve uygun maliyetli flanş ucuna dayanıklı yuvalı sürgülü vanalar için iyi bir seçimdir. 1994 yılında Amerika Birleşik Devletleri'nde kurulduk ve büyük bir vana üreticisi ve entegre tedarikçisiyiz. 2008 yılında Çin'de bir şube kurduk ve küresel merkezimizi Wenzhou'da kurduk. Bu sürgülü vana mükemmel sızdırmazlık performansına ve dayanıklılığa sahiptir, çeşitli akışkanlar için uygundur ve su temini ve atık su arıtma üniteleri tarafından çok sevilir.

Talep Gönder

Ürün Açıklaması

Waits'in vana imalatında 30 yıllık tecrübesi vardır. Ürünlerin pazarda yer alabilmesi için uygun fiyatın yanı sıra mükemmel kaliteye de ihtiyacı olduğunu biliyoruz.
Flanş uçlu esnek yataklı sürgülü vanamız, çeşitli akışkan sistemlerinde akış kontrolü ve izolasyon için tasarlanmıştır. Sıkı sızdırmazlık performansı sağlamak ve sızıntıya eğilimli olmamak için esnek bir valf yuvası mekanizması tasarımı benimser. Aynı zamanda genel tasarım sağlam ve güvenilirdir ve iş performansını etkilemeden orta basınç ve sıcaklık koşullarına uyum sağlayabilir.
Bu sürgülü vana endüstride yaygın olarak kullanılmaktadır ve genellikle su temini yönetiminde, atık su arıtımında ve diğer uygulanabilir endüstriyel uygulamalarda bulunmaktadır.

Implementation Standards

Tasarım standartları	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Flanş standartları	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Bağlantı yöntemleri	RF
Test ve kabul	API598, DIN 3230, EN 12569
Yapısal uzunluk	ASME B16.10, DIN3352-F4/F5, EN 558-1
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Size	NPS 2" ~ NPS 64" DN50~ DN1600
Basınç aralığı	CL125~ CL300 PN10~ PN64
Sıcaklık aralığı	；-10°C ~ +100°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Drive mode	Türbin, pnömatik, elektrik
Valf gövdesi/valf kapağı	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Valf plakası/valf yuvası	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Valf sapı	F6A F304 F316 F51 F53 Monel K500
Valf sapı somunu	Bakır Alaşımı
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

1. Düz tabanlı valf yuvası
Geleneksel sürgülü vana su ile yıkandıktan sonra vananın alt kısmındaki oyukta taş, tahta blok, çimento, kağıt artıkları ve döküntü gibi yabancı maddeler birikir ve bu da kolayca sızıntıya neden olabilir. Flanş ucu esnek yataklı sürgülü vananın alt kısmı, su borusuyla aynı düz tabanlı tasarımı benimser, bu nedenle sıvının düzgün bir şekilde akmasına izin veren bu tür birikinti birikimine sahip olmak kolay değildir.
2. Genel kauçuk kapsülleme
Genel iç ve dış kauçuk kapsülleme için yüksek kaliteli kauçuk kullanın, sektöre gelişmiş kauçuk vulkanizasyon teknolojisini aktif olarak tanıtın, doğru boyut, güvenilir bağlantı, düşmesi kolay değil ve iyi elastik hafıza.
3. Korozyon direnci
Toz epoksi reçine kaplama, vana gövdesinin korozyonunu ve paslanmasını önleyebilir ve kanalizasyon sistemleri için daha uygundur. 4. Kırılması kolay değil
Geçmişte, geleneksel dökme demir sürgülü vanalar yabancı cisimlerle çarpıldığında, çarpıldığında veya üst üste bindiğinde kolayca kırılıyordu. Flanş ucu esnek yataklı sürgülü vananın gövdesi, belirli bir mukavemet garantisine sahip sünek demir ile değiştirilmiştir.
5. Üç "O" tipi
Valf gövdesi, açma ve kapama sırasında sürtünme direncini azaltabilen, su sızıntısını azaltabilen ve suyu durdurmadan contayı değiştirebilen üç "O" halka conta tasarımını benimser.
6. İçmeye elverişli
Vana gövdesinin içi toksik olmayan epoksi reçine ile kaplandığından, sürgülü vananın iç ve dış yüzeyleri tamamen kauçukla kaplı olduğundan paslanma ve korozyon olmayacağından içme amaçlı da kullanılabilir.
7. Precision casting valve body
Valf gövdesi hassas geometrik boyutlara sahip hassas dökümden yapılmıştır ve sızdırmazlık performansının zarar görmesi konusunda endişelenmenize gerek yoktur.
8. Hafif
Sfero döküm yalnızca belirli bir dayanıklılığa sahip olmakla kalmaz, aynı zamanda geleneksel sürgülü vanalara göre yaklaşık %20 ila %30 daha hafiftir.
