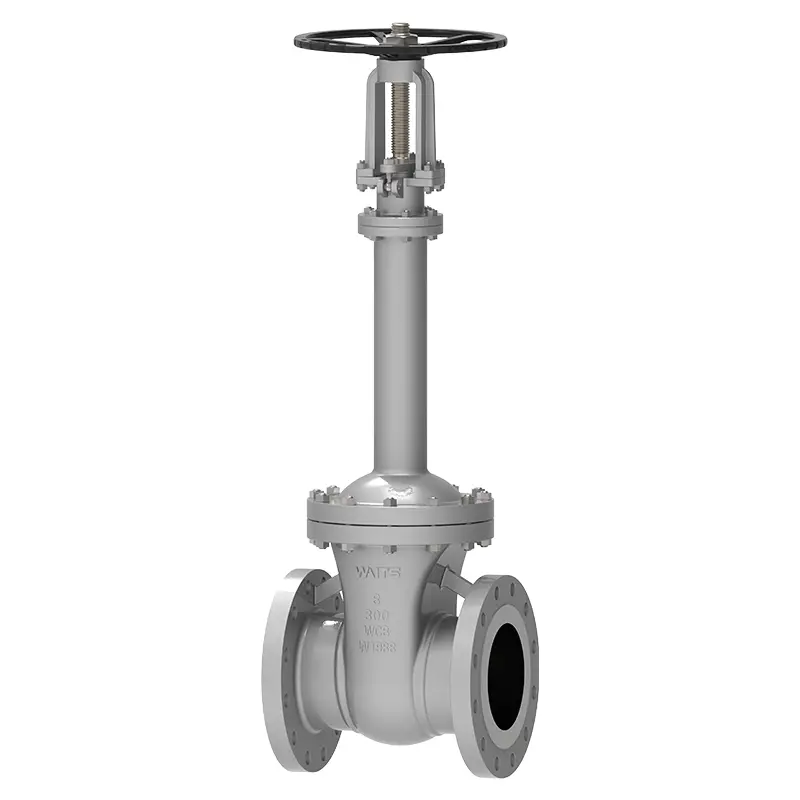

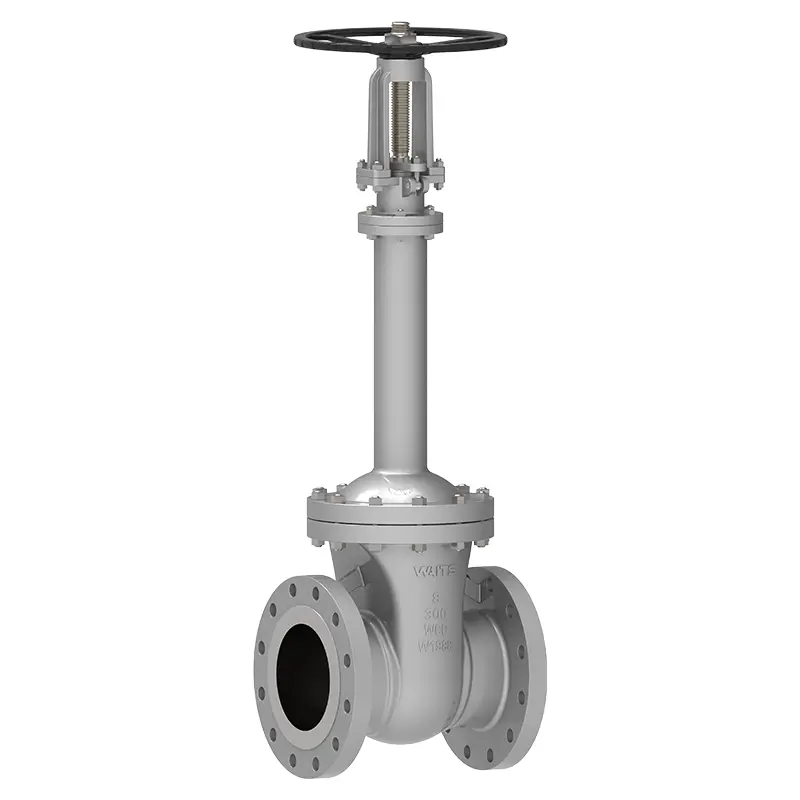

Körüklü Sürgülü Vana

Yüksek kaliteli körüklü sürgülü vana arıyorsanız Waits güvenilir seçiminiz olabilir. Sektörde deneyimli bir vana üreticisi ve tedarikçisi olarak ürettiğimiz körüklü sürgülü vana, kentsel ısıtma, gaz iletimi, buhar boru hatları ve büyük ölçekli su koruma projelerinde yaygın olarak kullanılmakta ve Avrupa'daki birçok ülkedeki müşteriler tarafından tanınmaktadır. Orta Doğu.

Talep Gönder

Ürün Açıklaması

Körüklü sürgülü vana, vana gövdesini sızıntıdan koruyan bir tasarım olan otomatik haddeleme kaynağı yoluyla akışkan ortamı ile atmosfer arasında metal bir bariyer oluşturur.
İçeride körük yapısı kullanılmış olup, proses akışkanının valf gövdesini aşındırmasını önlemek için paslanmaz çelik körüğün alt ucu valf gövdesine kaynaklanmıştır. Diğer uç ise statik bir conta oluşturacak şekilde valf gövdesi ile valf kapağı arasına yerleştirilir. Çift sızdırmazlık tasarımı daha güvenlidir. Körük arızalanırsa valf gövdesi salmastrası da sızıntıyı önleyecektir.
Körükler, istikrarlı çalışma performansını korumak ve valf tapası titreşiminden kaynaklanan valf gövdesi titreşimini önlemek için valf gövdesine kaynaklanmıştır. Körüklü sürgülü vana, buhar, yanıcı, patlayıcı, termal yağ, yüksek saflıkta, toksik ve diğer ortamların bulunduğu boru hatları için en uygun olanıdır.

Uygulama Standartları

Tasarım standartları	DIN3356，ASME B16.34
Flanş standartları	DIN2543-2545, ASME B16.5, ASME B16.47
Bağlantı yöntemleri	RF,
Test ve kabul	DIN3230, API 598
Yapısal uzunluk	DIN3203, ASME B16.10
Basınç ve sıcaklık değerleri	ASME B16.34、
Yanmazlık testi	API607, API6FA
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS 2″~ NPS 24″ DN50~ DN600
Basınç aralığı	CL150~CL1500 PN10 ~ PN260
Sıcaklık aralığı	-20°C~350°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	El çarkı, konik dişli, elektrikli, pnömatik vb.
Valf gövdesi/valf kapağı	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alaşım 20, Monel...
Sızdırmazlık yüzeyi	Gövde, gövde kaplaması demir bazlı alaşım, kaplama sert bazlı alaşım
Valf sapı	F6A F304 F316 F51 F53 Monel K500
Valf sapı somunu	Bakır Alaşımı
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

Avantajları
1. Körüklü sürgülü vana makul bir yapıya, güvenilir sızdırmazlık performansına ve güzel bir görünüme sahiptir;
2. Sızdırmazlık yüzeyi, aşınmaya dayanıklı, korozyona dayanıklı, sürtünmeye dayanıklı ve uzun ömürlü olan Co bazlı sert alaşımla kaynaklanır;
3. Valf gövdesi, iyi korozyon ve sürtünme direncine sahip olan yüzeyde temperlenmiş ve nitrürlenmiştir;
4. Çift sızdırmazlık tasarımı benimsenmiştir ve performans daha güvenilirdir;
5. Valf sapı kaldırma konumu göstergesi daha sezgiseldir;
6. Parçaların malzemesi, flanş ve alın kaynak numarası boyutu, çeşitli mühendislik ihtiyaçlarını karşılamak için fiili duruma veya kullanıcı gereksinimlerine göre makul şekilde seçilebilir.

Özellikler:
1. Çift sızdırmazlık tasarımı körük + valf gövdesi salmastrasıdır. Körük arızalanırsa valf gövdesi salmastrası da sızıntıyı önleyecektir;
2. Sıvı kaybı yok ve enerji kaybı düşük;
3. Bakım sayısını azaltmaya yardımcı olan uzun servis ömrü;
4. Gaz ortamı valf yuvası, körüklü sürgülü valfin sızdırmazlığını iyileştirmeye yardımcı olan PTFE yumuşak sızdırmazlık malzemesini kullanır;
5. Valf yuvası, yüksek sıcaklığa dayanıklı ve iyi hava sızdırmazlığına sahip konik sert bir contayı benimser;
