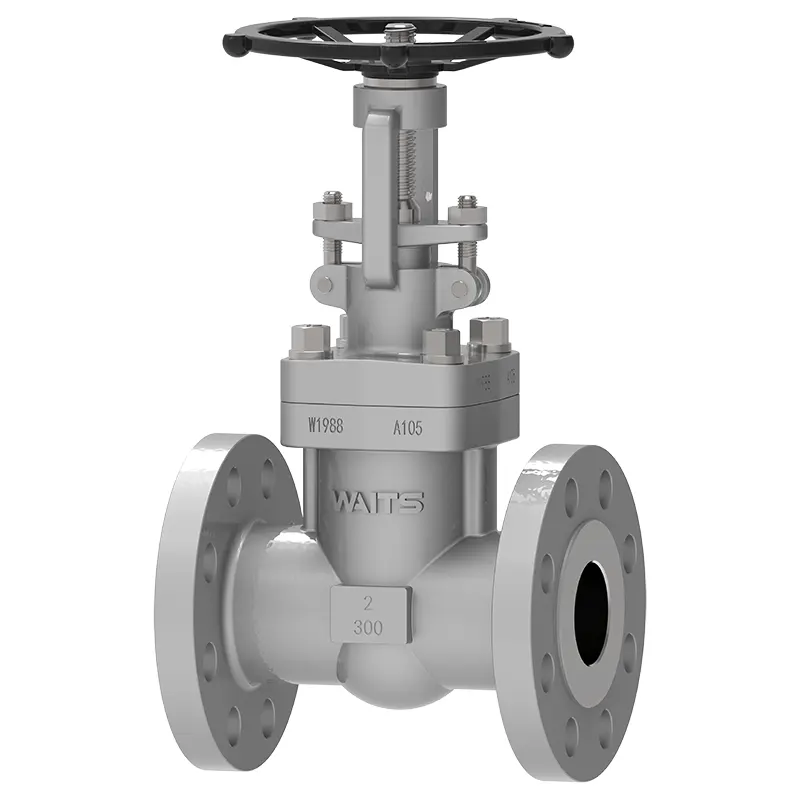

Flanşlı Dövme Çelik Sürgülü Vana

Waits, flanşlı dövme çelik sürgülü vana satın almak için güvenilir seçiminizdir. Uzun yıllara dayanan endüstri tecrübemiz var, endüstriyel zincir seri üretilebilir, tedarik istikrarlı, fiyat iyi ve Orta Doğu ve Kuzey Amerika'da satışlar iyi. Ürün, iyi sızdırmazlık, dayanıklılık, kolay kullanım ile yüksek kaliteli dövme çelikten yapılmıştır ve çeşitli endüstriyel boru hattı sistemlerine uygun ortam akışını doğru bir şekilde kontrol edebilir.

Talep Gönder

Ürün Açıklaması

Dövme çelik parçaların kalitesi, dökme çelik parçalara göre daha yüksektir ve dayak darbelerine dayanabilirler. Plastisite, tokluk ve diğer mekanik özellikler de çelik döküm parçalara göre daha yüksektir. Flanşlı dövme çelik sürgülü vanaların çapı genellikle DN80'den fazla değildir ve çoğu azaltılmış çaplı tasarımlardır. Aynı çaptaki dökme çelik sürgülü vanalarla karşılaştırıldığında, akış hızı biraz daha küçüktür, ancak dayanabilecekleri basınç ve sıcaklık aralığı, dökme çelik vanalardan daha yüksektir ve sızdırmazlık performansı, dökme çelik sürgülü vanalardan çok daha iyidir. ve servis ömrü daha uzundur. Ortamın akış yönü diğer sürgülü vanalar gibi kısıtlanmaz.

Uygulama Standartları

Tasarım standartları	API602, ASME 16.34, BS 5352, BS 6364;
Flanş standartları	SW ASME B16.11'e göre soket kaynak uçları, ASME B16.25'e göre BW alın ucu, ASME B1.20.1'e göre NPT dişli konnektörler
Bağlantı yöntemleri	SW, NPT, BW, RF, RTJ
Test ve kabul	API 602/API 598
Yapısal uzunluk	Fabrika standartlarına göre soket kaynağı/dişli uç dövme çelik sürgülü vana yapı uzunluğu ASME B16.10'a göre flanşlı uç/alın kaynak uçlu dövme çelik sürgülü vana
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS1/4"~NPS3" DN6~DN80
Basınç aralığı	CL150~ CL2500 PN10~ PN420
Sıcaklık aralığı	；-40°C ~ +600°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi/valf kapağı	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alaşım 20, Monel
Valf plakası/valf yuvası	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alaşım 20, Monel
Valf sapı	F6A F304 F316 F51 F53 Monel K500...
Valf sapı somunu	Bakır alaşımı...
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

1. Ana bileşenler dövülmüştür. Flanşlı dövme çelik sürgülü vananın üç tip orta boşluk contası vardır: cıvatalı kaput, kaynaklı kaput ve orta boşluk basıncıyla kendiliğinden sıkılan conta yapısı.
2. Cıvatalı kapak, valf gövdesi ve kapağının cıvata ve somunlarla bağlandığı ve spiral sarılı bir conta (paslanmaz çelik tel klipslerden ve esnek grafitten yapılmış) ile kapatıldığı anlamına gelir. Müşterilerin özel gereksinimleri olduğunda metal halka bağlantısı da kullanılabilir.
3. Kaynaklı kapak, valf gövdesinin ve kapağının dişlilerle bağlandığı ve tamamen kaynaklandığı anlamına gelir. Müşterilerin özel gereksinimleri olduğunda tamamen kaynaklı bağlantı da kullanılabilir.
4. 900Ib, 15001b ve 25001b'nin orta boşluğu, basınçla kendiliğinden sıkılan bir conta yapısını benimser ve yüksek güvenilirlikle iç basıncın artmasıyla sızdırmazlık performansı artar.
5. Kanal pürüzsüz ve akış katsayısı küçüktür. Sızdırmazlık yüzeyi ortam tarafından daha az aşınır ve aşındırılır.
6. Sızdırmazlık yüzeyi, iyi aşınma direnci ve aşınma direncine sahip alaşımlı çelik veya sert alaşımdan yapılmıştır.
7. Esnek grafit dolgu maddesi kullanılır, sızdırmazlık güvenilirdir ve işlem hafif ve esnektir.
8. Ortamın akış yönü kısıtlanmamıştır, herhangi bir rahatsızlık yoktur ve basınç azalmamıştır.
9. Salmastranın değiştirilmesi ve bakımı, sistemin çalışmasını etkilemeden rahat ve hızlı olan çevrimiçi kapatma durumunda gerçekleştirilebilir.
10. Şekli basittir, yapı uzunluğu kısadır, üretim süreci iyidir ve uygulama aralığı geniştir.

Flanged Forged Steel Gate Valve
