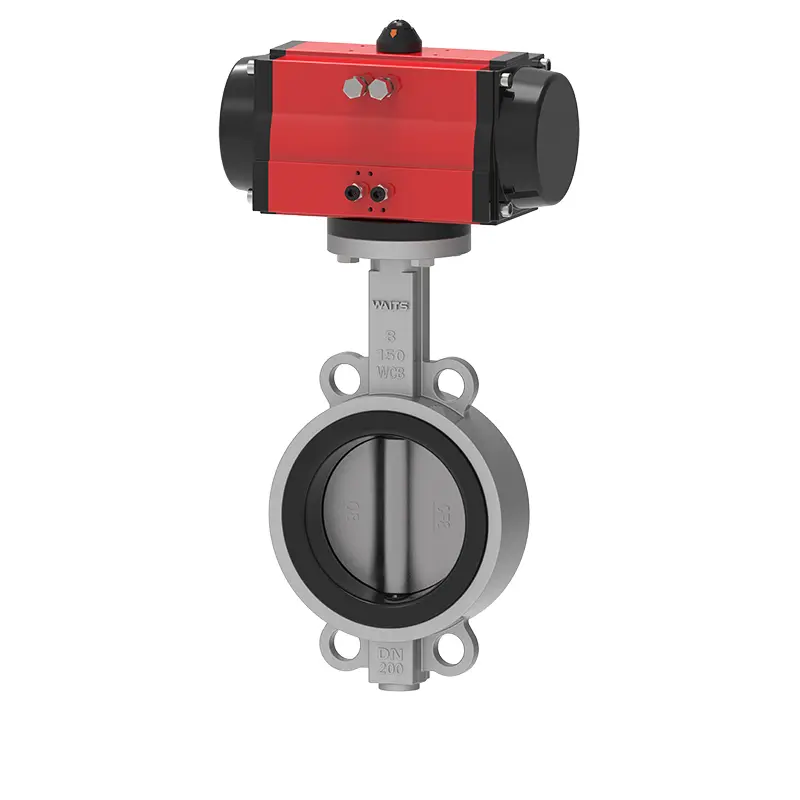

Pneumatic Wafer Soft Seated Butterfly Valve

Waits, pnömatik valf üretiminde oldukça deneyimli olup, pnömatik wafer yumuşak yataklı kelebek valf de ürünlerinden biridir. Kendi profesyonel ekibimizi eğittik ve istikrarlı tedarik ve rekabetçi fiyatlarla Tianjin ve Wenzhou'da üretim üslerimiz var. Bu pnömatik kelebek vana malzemesi güvenli ve çevre dostudur ve gıdayla ilgili endüstrilerde de kullanılabilir.

Talep Gönder

Ürün Açıklaması

Waits Valve'in pnömatik wafer yumuşak yataklı kelebek vanası, performans açısından tasarımda ayarlamalar yapmıştır. Dikkatli tasarım, araştırma, geliştirme ve üretim yoluyla küresel pazardaki müşterilerine daha iyi ürünler ve kullanım deneyimi sunar.

1. Oldukça elastik valf yuvası lastiği kullanın

EPDM valf yuvasının kauçuk içeriği %50'dir ve sızdırmazlık performansının stabilitesini ve sızıntı olmamasını sağlamak için 10.000'den fazla açma ve kapama testini simüle ediyoruz.

The main related properties of this valve are as follows: Shore A hardness/degree 72±3, 200% tensile stress/Mpa≥6, tensile strength Mpa≥15, elongation at break/%≥350, permanent deformation at break/%≦10, tear strength/KN.m-1≥35, compression permanent deformation (70℃*22h, compression rate 25%)/%≦20.

Ayrıca valf yuvası geniş kenarlı olarak tasarlanmıştır. Dar kenarlı valf yuvasıyla karşılaştırıldığında geniş kenarlı valf yuvası, boru hattı flanşıyla daha geniş bir temas yüzeyine sahiptir ve çap neredeyse 20 mm'ye ulaşabilir, bu da daha iyi sızdırmazlık performansına sahiptir.

2. Kelebek plaka ve vana mili pimsiz olarak bağlanır, bu da pimlerin takılması nedeniyle sızıntı ve korozyona neden olmaz. Ayrıca valf milini sökme yöntemi oldukça basittir, bu da valf yuvasının değiştirilmesini kolaylaştırır.

3. Vana gövdesi, boru hattında kullanımı daha güvenli olan saçılma önleyici bir cihazla donatılmıştır.

Uygulama Standartları

Tasarım Standardı	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Son Standart	Uygulama standartları ANSI B16.1 CL. 125LB ve B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ve PN16 AS 2129 Table D and E BS 10 Table D and E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 ve PN16 ISO 7005 PN6, PN10 ve PN16
Muayene ve Test	API 598 ISO 5208 EN 12266
Yüz yüze	ISO 5752、EN 558、MSS SP67 API 609 DIN3202
Üst Flanş	ISO 5211

Başvuru

Çalışma Sıcaklığı	-45°C~+150°C
BOYUT	2"-32" DN50-DN800 34"-80"DN850-DN2000
Çalışma basıncı / CWP	16BAR 10BAR
Kabuk	24BAR 15BAR
Fok	18BAR 10BAR
Hava Testi	6BAR 6BAR
Çalışma Ortamı	Balast ve sintine sistemi Kimyasal işleme Tuzdan arındırma tesisleri, Sondaj kuleleri, İçme suyu Kuru toz, Yiyecek ve içecek, Gaz tesisleri HAVC Madencilik endüstrisi, Kağıt endüstrisi, Kum işleme, Deniz suyu, Şeker endüstrisi Termo teknik su arıtma Atık su
Sürüş yöntemi	El Kolu Sonsuz Dişli Elektrikli Pnömatik
VÜCUT	Dökme Demir Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz
DISC	Dökme Demir Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz
KÖK	2CR13 F304 F316 F51 F53 Monel K500
KOLTUK	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Doğal kauçuk

Performans Özellikleri

1. Pnömatik gofret yumuşak oturmalı kelebek vana, sökülmesi ve onarılması kolay küçük, hafif bir vanadır.

2. Valf yapısı tasarım açısından basit ve bir bütün olarak kompakttır. Çalışma sırasında açılma ve kapanma hızı 90'a ulaşabilir.

3. Çalışma sırasında tork küçüktür ve daha fazla emek tasarrufu sağlar.

4. Vananın önemli sızdırmazlık performansı açısından sıfır sızıntıyı sağlamak için sıkı gaz testleri yapıyoruz.

5. Profesyonel bir üretici olarak müşterilerin özelleştirilmiş ihtiyaçlarını dikkate alıyoruz. Pnömatik gofret yumuşak oturmalı kelebek vana, farklı bileşen malzemelerini seçebilir ve geniş bir uygulama yelpazesine sahip çeşitli ortamlar için uygundur.

6. Akış özellikleri doğrusal olma eğilimindedir ve ayar performansı iyidir.

7. Testler sonucunda ürün onbinlerce kez açılıp kapatılabilmektedir ve uzun ömürlüdür.
