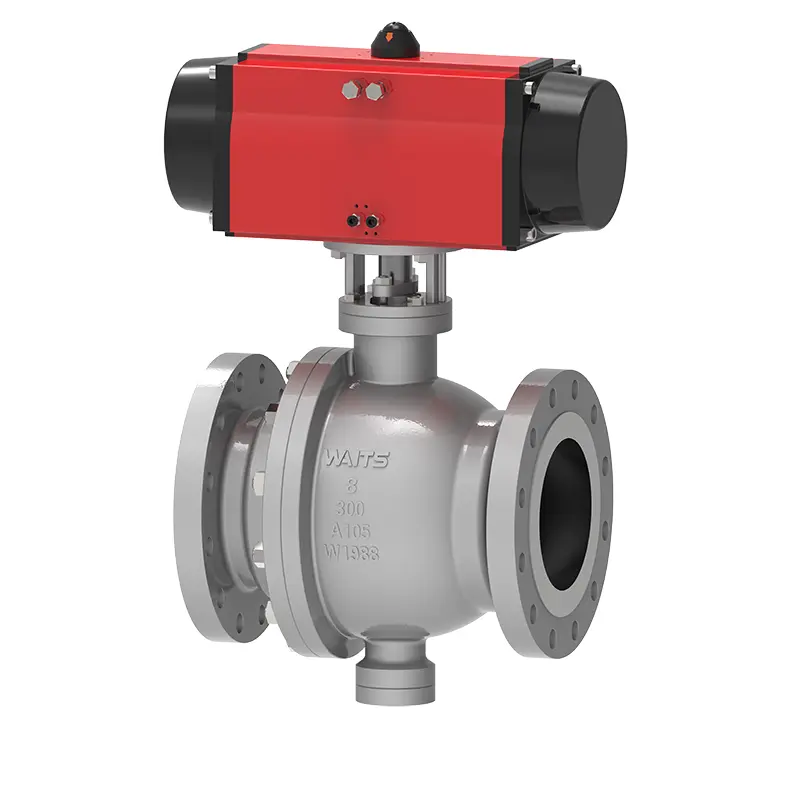

Pnömatik Muylu Küresel Vana

Waits, küresel merkezi Çin'de bulunan bir pnömatik muylu küresel vana üreticisidir. Dünya pazarındaki müşterilerimize istikrarlı bir tedarik ve rekabetçi fiyatlar sunabiliyoruz. Zengin endüstri deneyimi ve profesyonel ekip, ürün kalitesini ve ilgili hizmet düzeylerini daha da geliştirmemize yardımcı olur. Üretimde API6D/ISO17292/BS5351 vb. gibi farklı üretim standartları kullanılabilir.

Talep Gönder

Ürün Açıklaması

Pneumatic trunnion ball valve is a steel ball valve, the valve body is forged with high-quality materials, the ball is installed, and the middle flange and neck are connected by bolts. The upstream and downstream of the valve seat are single piston effects, with DBB function. At the same time, the seal between the valve seat and the ball has three structures: traditional soft seal structure, triangular ring seal structure, and hard seal structure.

Uygulama Standartları

Tasarım standartları	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flanş standartları	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Bağlantı yöntemleri	RF,RTJ,BW
Test ve kabul	API598, API 6D, BS12569;
Yapısal uzunluk	ASME B16.10, BS 558, BS12982, ISO 5752;
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Yangından korunma gereksinimleri	API6FA API607
Düşük sızıntı standartları	ISO 15848-1, API 622
Anti-corrosion design	NACE MR 0103 ，NACE MR 0175

Başvuru

Boyut	NPS 1” ~ 60” DN25~DN1500
Basınç aralığı	Class150~ 2500 PN10-PN420
Sıcaklık aralığı	；-196°C ~ +260°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Dökümler: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Top	Küre: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Valve seat support ring	Koltuk destek halkası: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Valf yuvası ek parçası	PTFE, RPTFE, Naylon, Devlon, PEEK
Valve stem	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Performans Özellikleri

1. Valf gövdesi olası hatalı çalışma dikkate alınarak tasarlanmıştır, bu nedenle valf gövdesinin valf gövdesinden fırlamasını önleyebilecek bir tasarım benimsenmiştir.

2. Pnömatik muylu küresel vana, özel durumlarda daha sağlam ve daha güvenli olan yanmaz ve anti-statik cihazlara sahiptir.

3. Valf yuvası ve valf gövdesinin sızdırmazlık noktalarında acil durum sızdırmazlık gres enjeksiyon portları bulunmaktadır. Normal sızdırmazlık koşullarında sızdırmazlık gresi güvenilir değildir, ancak sızdırmazlık yüzeyi hasar gördüğünde ve sızıntı yaptığında acil onarım için sızdırmazlık gresi enjekte edilebilir. Her gres enjeksiyon portu, bir gres enjeksiyon valfi ve önceden gömülü bir çek valf ile donatılmıştır.

4. Valf boşluğunun egzozu ve drenajı için valf gövdesinin altına bir drenaj valfi monte edilmiştir; Valf boşluğunun çevrimiçi egzozu ve temizliği için valf gövdesinin üstüne bir egzoz valfi monte edilmiştir. Tahliye vanası ve egzoz vanası izolasyon vanaları veya özel tahliye bağlantıları olabilir.

5. Ürün, çeşitli tahrik cihazlarına uyacak bir bağlantı plakasıyla donatılmıştır.

6. Valf ucu malzemesi, kullanıcının boru hattının özel malzeme sınıfına göre ayarlanabilir. Her iki ucunda manşon bulunan bir vana ise manşonun uzunluğu, yerinde kaynak işleminin sızdırmazlık malzemesini etkilememesini sağlayabilir.

7. Doğrudan gömülü tasarım benimsenmiştir. Bu tür doğrudan gömülü vanalarda, yerden çalışmayı kolaylaştırmak için vana gövdesinin projeye göre uzatılması ve karşılık gelen gres dolumu, kanalizasyon tahliyesi ve havalandırma cihazları için boru hattından zemine kadar uzatılması gerekir. Direkt gömülü vananın yüksekliği müşteri tarafından sağlanır.

Pneumatic Trunnion Ball Valve
