Pnömatik Flanşlı Metal Oturmalı Kelebek Vana

Pnömatik flanşlı metal yataklı kelebek vana mı arıyorsunuz? O halde neden Waits'i seçmiyorsunuz? Wenzhou, Çin'de küresel genel merkezi bulunan, tasarım, üretim ve satışları entegre eden ve size kapsamlı hizmetler ve profesyonel destek sağlayabilen büyük bir vana üreticisiyiz. Bu vana, çelik, elektrik, petrol, drenaj mühendisliği vb. dahil ancak bunlarla sınırlı olmamak üzere çeşitli endüstrilerde kullanılabilir.

Talep Gönder

Ürün Açıklaması

Pnömatik flanşlı metal yataklı kelebek vana, hammadde seçiminden tasarım ve imalata kadar oldukça karmaşık bir vanadır. Nispeten uzun servis ömrüne sahip, enerji tasarruflu bir vanadır. Valf, valf gövdesi, kelebek plaka, sızdırmazlık halkası, aktarma mekanizması vb. ana bileşenlerden oluşur. İki boyutlu veya üç boyutlu eksantrik prensip tasarımını benimser ve elastik sızdırmazlık veya sert ve yumuşak çoklu gibi yeni işleme teknolojisini uygular. katman sızdırmazlık.

In terms of performance, this butterfly valve has small operating torque, corrosion resistance, high temperature resistance, wear resistance, adaptability to different types of media, overall reliable performance, more efficient and convenient.

Uygulama Standartları

Tasarım standartları	API 609, AWWA C504,EN 593
Flanş standartları	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
Connection methods	RF,
Test ve kabul	API 598, EN 12266-1, ISO 5208
Yapısal uzunluk	API 609, ASME B16.10, EN 558, ISO 5752
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103 ，NACE MR 0175

Başvuru

Boyut	NPS 3" ~ NPS 120" DN80~ DN3000
Basınç aralığı	CL150~CL1500 PN6~ PN250
Sıcaklık aralığı	；-196°C ~ +600°C
Uygulama aralığı	Tap water, sewage, construction, petroleum, chemical industry, food, medicine, textile, electricity, shipbuilding, metallurgy, energy system, etc.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800,Monel...
Valf plakası	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800,Monel...
Valve seat	13Cr/SS304/SS316/+Grafitler+PTFE+STL
Valf sapı	F6A, F304,F316,17-4PH,F51, F53,Monel K500...
Valve stem nut	Bakır Alaşımı
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

1. Pnömatik flanşlı metal yataklı kelebek vana nispeten küçük ve hafiftir, esnektir ve kullanımı emek tasarrufu sağlar.

2. Valf, güvenilir sızdırmazlık performansı sağlamak için çeşitli standartlara uygun olarak sıkı bir şekilde uygulanmaktadır.

3. In the main functional performance, the flow characteristics are good, ensuring the main adjustment function.

4. Tasarıma eksantrik prensibi uygulanır ve sızdırmazlık yüzeyi neredeyse sıfır aşınmadır.

5. Geniş bir uygulama alanına sahiptir ve farklı endüstrilerde kullanılabilir. Farklı sıcaklıklar, dereceler ve korozyon gibi çeşitli çalışma koşullarındaki boru hatlarına uyum sağlayabilir. Kullanılabilecek ana ortamlar arasında su, buhar, yağ, hava, gaz vb. bulunur.

6. Valf gövdesi ve valf yuvası bağlantı parçalarıdır ve sızdırmazlık yüzeyi katmanı, yüzey ısıya dayanıklı ve korozyona dayanıklı alaşım malzemeden yapılmıştır.

7. Vanadaki üç eksantrik prensibi ile ilgili olarak, şaftın merkez hattı sızdırmazlık yüzeyinin merkez hattından sapar, şaftın merkez hattı boru hattının merkez hattından ve merkez hattından biraz sapar. valf gövdesi sızdırmazlık yüzeyi (eğik koni), boru hattının merkez çizgisi ile bir açı oluşturur.

8. Valf plakasına sabitlenmiş, yüksek sıcaklıklara dayanıklı ve açma ve kapama sırasında sürtünme olmayan çok sayıda sızdırmazlık halkası katmanı bulunmaktadır. Kapatıldığında, aktarma mekanizmasının torku arttıkça conta telafi edilir. Yumuşak ve sert lamine metal levhaların uygulanması, vana sızdırmazlığının sıcaklık ve ortam değişikliklerinden etkilenmemesini de sağlayabilir.

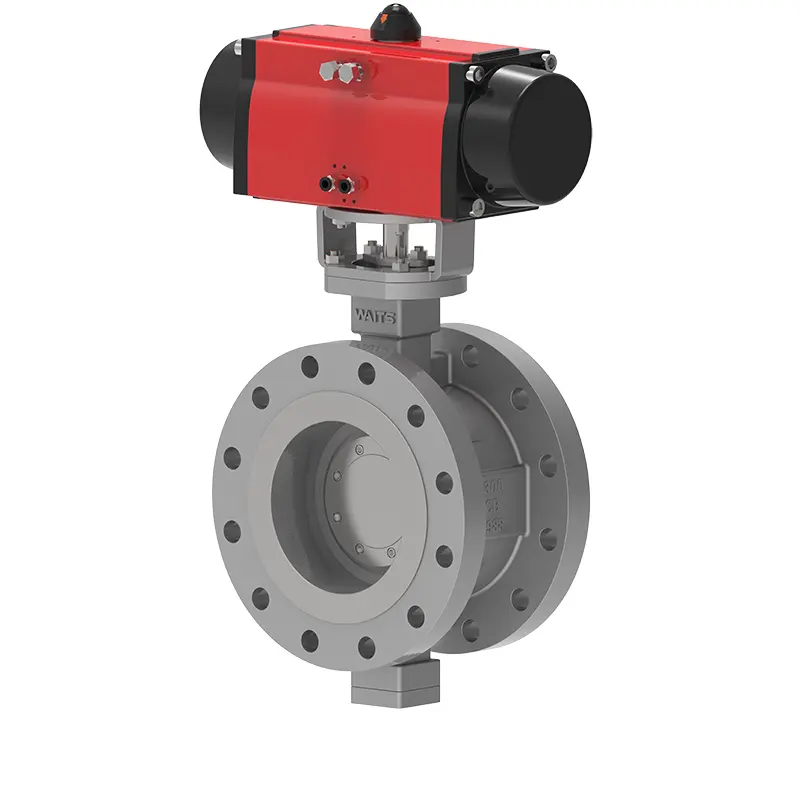

Pneumatic Flanged Metal Seated Butterfly Valve
