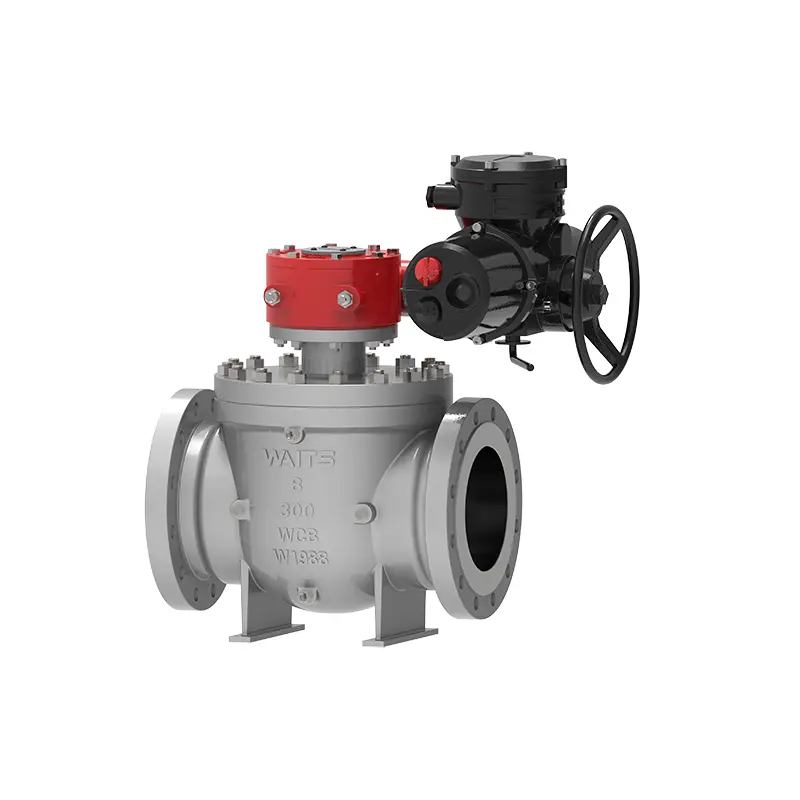

Elektrikli Üstten Girişli Küresel Vana

Waits tarafından üretilen ve üretilen elektrikli üstten girişli küresel vana, API standartlarına sıkı sıkıya uygun olarak tasarlanmış, üretilmiş ve denetlenmiş, yüksek performanslı, yüksek kaliteli bir vana ürünüdür. 1994 yılında Amerika Birleşik Devletleri'nde kurulduk, 2008 yılında Çin'e girdik ve sonunda küresel merkezimizi Wenzhou'da kurduk. Dünya pazarındaki müşterilerimize uygun maliyetli ürünler sunma yeteneğine sahibiz.

Talep Gönder

Ürün Açıklaması

Elektrikli üstten girişli küresel vana, boru hatları ve endüstriyel sistemler için uygundur. Avantajları arasında çevrimiçi bakımın desteklenmesi ve sızıntının azaltılması yer alır. Geleneksel tam geçişli küresel vanayı geliştirdi ve daha iyi bir performansa sahip.

Uygulama Standartları

Tasarım standartları	API 608, API 6D, ASME B16.34
Flanş standartları	ASME B 16.5, ASME B16.47, ASME B16.25,
Bağlantı yöntemleri	RF, RTJ, Siyah Beyaz
Test ve kabul	API598, API 6D,
Yapısal uzunluk	API 6D, ASME B16.10
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Yangından korunma gereksinimleri	API6FA API607
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS1-1/2″~ 60”DN40~DN1500
Basınç aralığı	Sınıf150~ 2500 PN10-PN420
Sıcaklık aralığı	；-60*C ~ +260°C
Uygulama aralığı	Petrol, kimya endüstrisi, metalurji, hafif sanayi, elektrik santralleri, kentsel inşaat su temini, düşük sıcaklıkta çalışma koşulları ve petrol, gaz ve doğal gaz gibi uzun mesafeli boru hatları.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Dökümler: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Top	Küre: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Valf yatağı destek halkası	Koltuk destek halkası: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Valf yuvası ek parçası	PTFE, RPTFE, Naylon, Devlon, PEEK
Valf sapı	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Performans Özellikleri

1. Sıradan vanaların aksine, elektrikli üstten girişli küresel vananın boru hattından çıkarılmasına gerek yoktur ve çevrimiçi bakımı yapılabilir, bu da bakım maliyetlerini azaltır. Vana, kaynaklı bir uç yapısını benimser ve boru hattı stresinden etkilenmeyen boru hattına monte edilir.

2. Valf yuvası halkası eksenel konumda bağımsız olarak yüzebilir. Önceden yüklenmiş yay sayesinde valf yatağı sıfır basınç ve düşük basınç koşulları altında sızdırmaz hale getirilebilir. Bu tasarım, vananın yüksek basınç koşullarında kapanma kabiliyetini gerçekleştirir. Valf yuvası halkasının dış tarafı, valf yuvası ile valf gövdesi arasındaki sızdırmazlığı sağlamak için O-halkaları ve elastik halkalarla kaplanmıştır. Müşterilerimizin bir kısmı genleştirilmiş grafitin kullanıldığı sahaya vanayı uygulayacaktır. Bu sırada bir yangın meydana gelirse vana sızdırmazlık performansını da koruyabilir.

3. Valf yuvası ve valf gövdesi contası hasardan dolayı sızıntı yaptığında, gres enjeksiyon valfi tarafından enjekte edilen sızdırmazlık gresi acil durum yalıtımı için kullanılabilir. Normal çalışma koşullarında, gres enjeksiyon valfi tarafından enjekte edilen gres, valf gövdesini ve bilyenin yüzeyini yağlayabilir ve açma ve kapama sırasında esnekliği artırabilir.

4. Yeraltına monte edilen vanalar için vana gövdesini gerektiği kadar uzatabiliriz ve boyutu müşteri gereksinimlerine göre özelleştirebiliriz. Tüm kanalizasyon boruları, egzoz boruları ve acil durum gres enjeksiyon cihazları uygun şekilde uzatılmıştır ve diğer ilgili boru hatları vananın uzatılan kısmına yakındır. Düzenli bakımı kolaylaştırmak için kanalizasyon valfi, egzoz valfi ve gres enjeksiyon valfi yere bağlanır ve monte edilir.

5. Üst ve alt valf milleri API6D ve ISO17292 standartlarına uygun olarak tasarlanmış olup statik elektriği önleyebilmektedir.

6. Yukarı yönde tek pistonlu valf yuvası kullanıldığında ve aşağı yönde çift pistonlu valf yuvası kullanıldığında, valf çift bloklama işlevi gerçekleştirebilir ve aynı anda yukarı ve aşağı yöndeki ortamları kesebilir. Valf boşluğunda tutulan malzeme sıcaklık artışı nedeniyle anormal şekilde basınçlandırıldığında, valf yuvası otomatik olarak basıncı serbest bırakabilir ve bunu yukarı akış tarafına boşaltabilir.

7. Elektrikli üst giriş küresel vanasının bilyası sabittir ve yüzeyi taşlanır, cilalanır ve sertleştirilir. Sürtünmeyi ve çalışma torkunu azaltmak için bilye ile valf gövdesi arasında kayan bir yatak bulunmaktadır.

8. Vana ile aktüatör arasındaki bağlantı flanşı, yüksek uyarlanabilirlik ve kolay değiştirme özelliğiyle ISO 5211 standartlarına uygundur.
