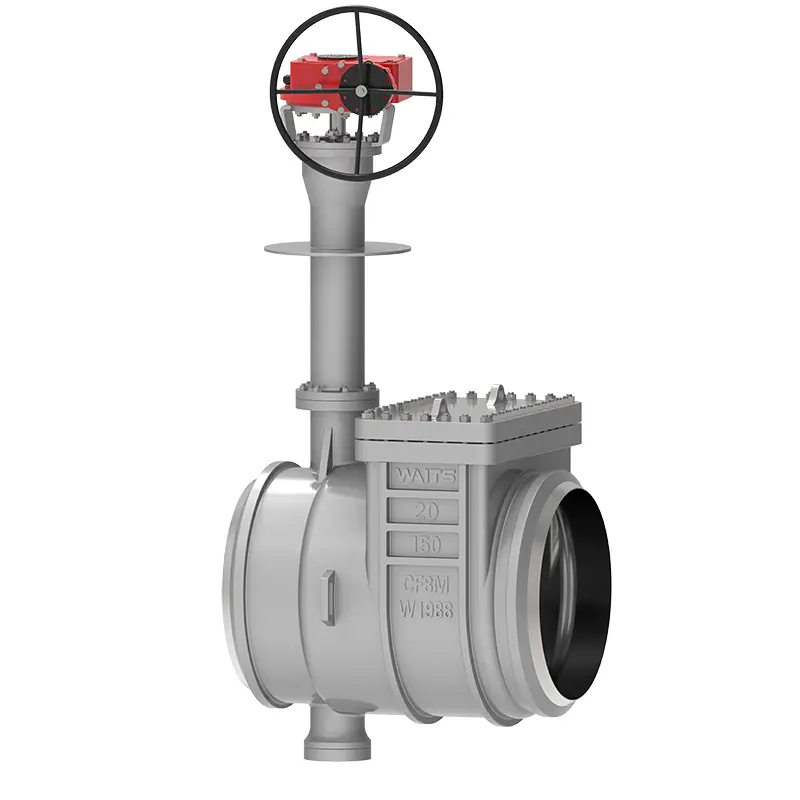

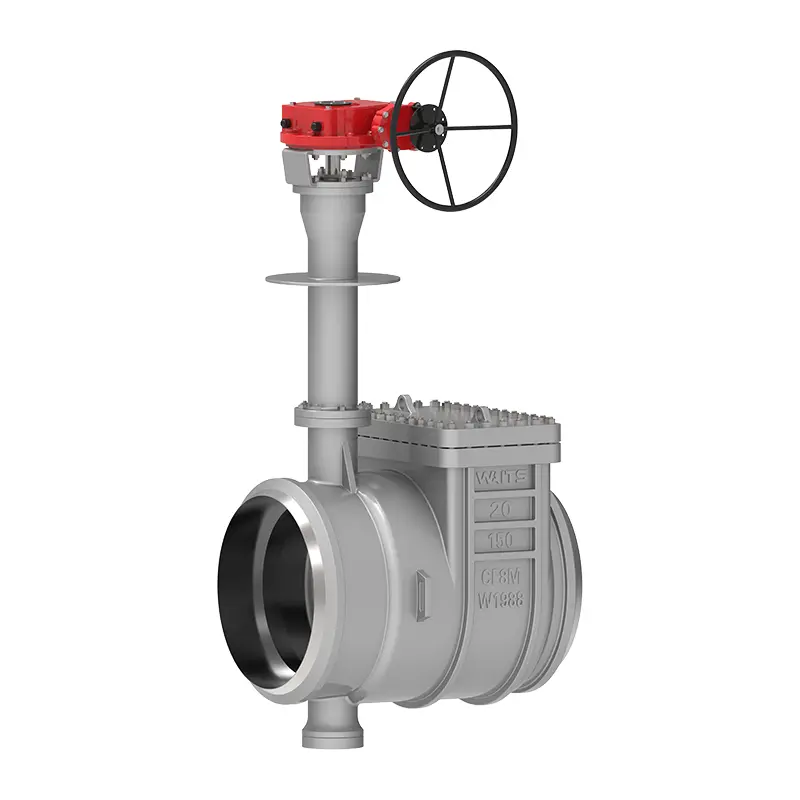

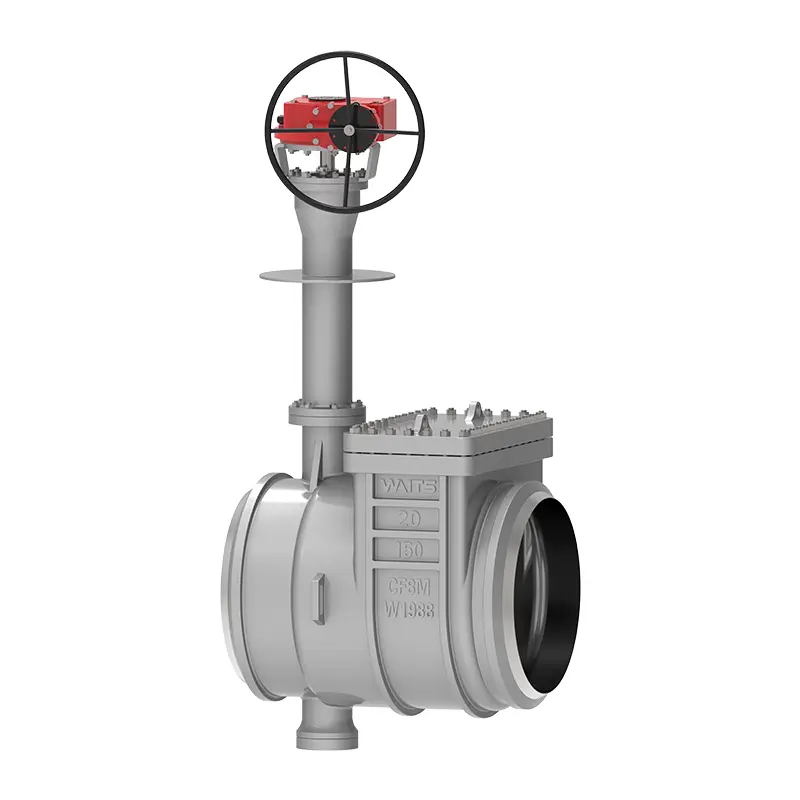

Kriyojenik üst giriş kelebek valfi

Waits'in profesyonel üretim tabanı tarafından üretilen bir valf olan kriyojenik üst giriş kelebek valfı, özellikle son derece düşük sıcaklıklı ortamlar için uygun olan istikrarlı bir kaynağa ve yüksek performansa sahiptir. Ürün kalitesinin üretim ve satışların çekirdeği olduğunun farkındayız ve sizinle uzun vadeli bir işbirlikçi ilişki kurmayı umarak size kapsamlı satış sonrası hizmet sunacak.

Talep Gönder

Ürün Açıklaması

Kriyojenik üst giriş kelebek valfi, uzun ömürlü, enerji tasarrufu sağlayan bir kelebek valfıdır. Tasarım ve üretim sırasında aktif olarak yeni teknolojiler tanıttık ve bir endüstri profesyonelleri ekibi süreç boyunca talimatları izledi.
Bu kelebek valfinin bileşenleri esas olarak valf gövdesi, kelebek plakası, sızdırmazlık halkası, iletim mekanizması, vb.
Aynı zamanda, genel korozyon direnci, yüksek sıcaklık direnci ve kriyojenik üst giriş kelebek valfinin aşınma direnci de mükemmeldir, bu da sık bakım veya değiştirilmeden çeşitli karmaşık çalışma koşullarıyla başa çıkmak için yeterlidir.

Uygulama Standartları

Tasarım Standardı	API 609, BS 6364
Flanş standardı	ASME B16.25 (BW)
Yangın kasası	Ateş 6FA
Son bağlantı	Çift flanş, bw, gofret, pabuç vb.
Muayene ve Test	API 598 ve BS 6364
Düşük sıcaklık testi kabulü	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Yüz yüze	API 609, ASME B16.10 ve 558
Basınç ve sıcaklık seviyeleri	ASME B16.34
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon Karşıtı Tasarımı	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	3 "-52", DN80-DN1300
Basınç derecesi	Sınıf 150-900, PN16-PN160
Çalışma sıcaklığı	-196 ° C ~ 150 ° C
Uygulama aralığı
Operatör	Dişli, elektrik, pnömatik, çıplak kök vb.
Vücut malzemesi	A351 CF3, CF8, CF3M, CF8M, vb.
Valf plakası	A351 CF3, CF8, CF3M, CF8M, vb.
Valf koltuğu	Paslanmaz çelik + STL, paslanmaz çelik + grafit
Valf gövdesi	XM-19, GR660 TY2/HT

Performans Özellikleri

1. Kriyojenik üst giriş kelebek valfi çift eğim kenarları ve küçük eksantriklik ile tasarlanmıştır. Torku önde gelen seviyeye ulaşır (akranlarının% 40 ~% 60'ı) ve eşleşen elektrik ve pnömatik fiyatlar çok avantajlıdır;
2. Valf koltuğu ve sızdırmazlık halkası ayrı parça olarak tasarlanmıştır ve valf, kolay bakım ve değiştirme için bir muayene bağlantı noktasına sahiptir.
3. Valf plakası ve valf gövdesi, düşük sıcaklıklarda sıkışmayacak ve API 609 Anti-Boşluk Tasarımına sahip olmayacak çift anahtarlar ile tasarlanmıştır;
4. Sızdırmazlık yüzeyi neredeyse sıfır aşınmaya ve uzun bir hizmet ömrüne sahiptir;
5. LNG, propilen ve etilen gibi ultra düşük sıcaklık cihazları dahil olmak üzere çok çeşitli uygulamalara sahiptir;
6. API598'i oda sıcaklığında ve düşük sıcaklıklarda BS6364'ün 1/3'ünü sızdırmaz. BS6364'ün düşük sıcaklıklarda pozitif ve ters sızdırmazlık gereksinimlerini karşılar;
7. Valf gövdesi ve valf koltuğu ayrı bileşenlerdir ve valf koltuğu ve sızdırmazlık halkası farklı malzemelerden yapılabilir;
8. Üç eksantriklik: Milin orta çizgisi, sızdırmazlık yüzeyinin orta çizgisinden sapar, şaftın orta çizgisi boru hattının orta çizgisinden hafifçe sapar ve valf gövdesi sızdırmazlık yüzeyinin (eğik koni) orta çizgisi, boru hattının orta çizgisi ile bir açı pozisyonu oluşturur;
