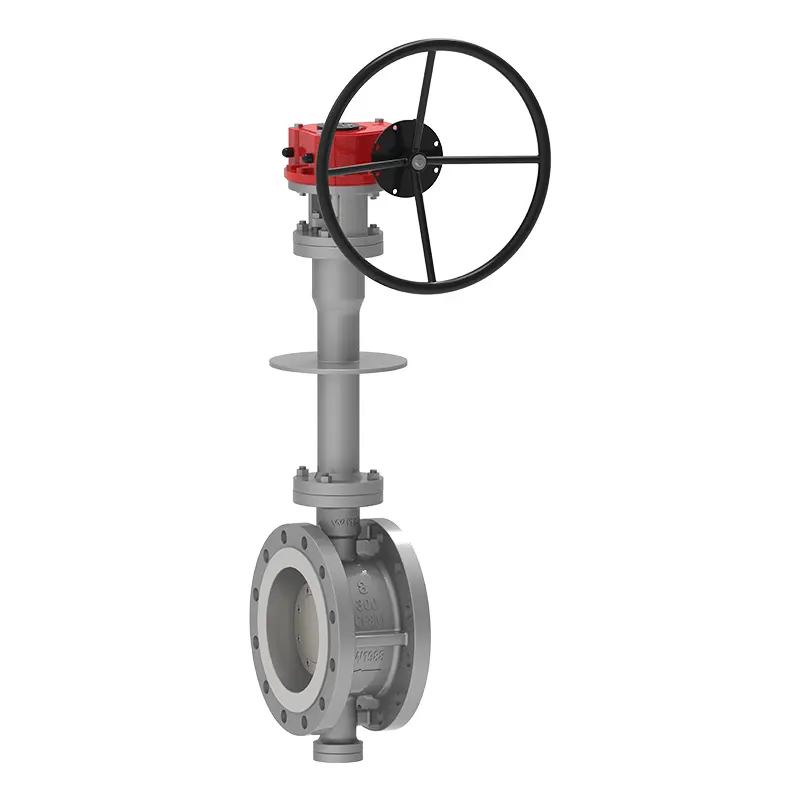

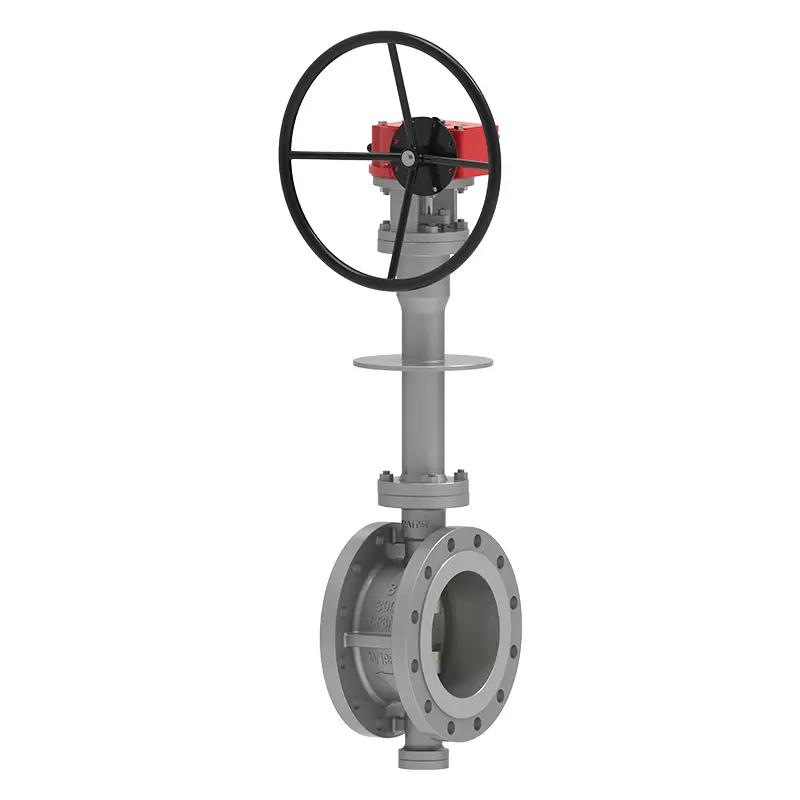

Kriyojenik yan giriş kelebek valfi

Waits tarafından üretilen kriyojenik yan giriş kelebek valfi yüksek kaliteli hammaddelerden yapılmıştır ve işlem boyunca kalite kontrol edilmiştir. Mükemmel performansa ve yüksek maliyetli performansa sahiptir. Bu valf son derece düşük sıcaklıkları işleyebilir ve daha karmaşık çalışma koşulları için uygundur. Valf üretiminde 30 yıllık deneyime sahibiz ve öncü ve yenilikçi tutuyoruz. Daha fazla müşteri ile uzun vadeli işbirliği yapmayı umuyoruz.

Talep Gönder

Ürün Açıklaması

Kriyojenik yan giriş kelebek valfi, Waits tarafından yeni geliştirilen uzun ömürlü, enerji tasarrufu sağlayan bir kelebek valfıdır. Valf gövdesi, kelebek plakası, sızdırmazlık halkası, şanzıman mekanizması ve diğer ana bileşenlerden oluşur. Yapısı, iki boyutlu veya üç boyutlu eksantrik prensip tasarımını benimser ve kelebek valf çalıştığında torku azaltan elastik conta veya sert ve yumuşak çok seviyeli conta ile uyumlu yeni teknoloji uygular, daha fazla çaba ve enerji tasarrufu sağlar. Bu tür tasarım ve süreç seçimi, genel korozyon direncini, yüksek sıcaklık direncini ve kelebek valfinin aşınma direncini de sağlayabilir.

Uygulama Standartları

Tasarım Standardı	API 609, BS 6364
Flanş standardı	ASME B16.25 (BW)
Yangın kasası	Ateş 6FA
Son bağlantı	Çift flanş, bw, gofret, pabuç vb.
Muayene ve Test	API 598 ve BS 6364
Düşük sıcaklık testi kabulü	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Yüz yüze	API 609, ASME B16.10 ve 558
Basınç ve sıcaklık seviyeleri	ASME B16.34
Düşük Sızıntı Standardı	ISO 15848-1, API 622
Korozyon Karşıtı Tasarımı	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	3 "-52", DN80-DN1300
Basınç derecesi	Sınıf 150-900, PN16-PN160
Çalışma sıcaklığı	-196 ° C ~ 150 ° C
Uygulama aralığı
Operatör	Dişli, elektrik, pnömatik, çıplak kök vb.
Vücut malzemesi	A351 CF3, CF8, CF3M, CF8M, vb.
Valf plakası	A351 CF3, CF8, CF3M, CF8M, vb.
Valf koltuğu	Paslanmaz çelik + STL; Paslanmaz çelik + grafit
Valf gövdesi	XM-19, GR660 TY2/HT

Performans Özellikleri

1. Kriyojenik yan giriş kelebek valfi çift eğim ve küçük eksantriklik tasarımı benimser: tork önde gelen yurtiçi seviyeye (akranların% 40 ~% 60'ı) ulaşır ve eşleşen elektrik ve pnömatik fiyatlar çok avantajlıdır;
2. Valf koltuğu ve sızdırmazlık halkası çevrimiçi bir bakım bölmesi tasarımı ile değiştirilebilir: valf koltuğu ve sızdırmazlık halkası ayrılır ve valfin kolay bakım ve değiştirme için bir muayene bağlantı noktası vardır.
3. Valf plakasının ve valf gövdesinin üst ve alt çift tuşları, düşük sıcaklıklarda sıkışıp kalmayacağını ve aynı zamanda API 609 Anti-Boşluk Tasarımını karşılamasını sağlayabilir;
4. Valf torku küçüktür: sızdırmazlık yüzeyi, valfin servis ömrünü uzatan sıfır aşınmaya yakındır;
5. Çok çeşitli uygulamalara sahiptir ve LNG, propilen ve etilen gibi ultra düşük sıcaklık cihazları için kullanılabilir;
6. İyi sızdırmazlık performansı: Normal sıcaklıkta sızıntı API598 ve düşük sıcaklıkta sızıntı BS6364'ün 1/3'üdür. Düşük sıcaklıklarda BS6364'ün pozitif ve ters sızdırmazlık gereksinimlerini karşılamak;
7. Valf gövdesi ve valf koltuğu ayrı bileşenlerdir: valf koltuğu ve sızdırmazlık halkası, çalışma koşullarını karşılamak için farklı malzemelerden yapılabilir;
8. Üç eksantriklik: Milin orta çizgisi sızdırmazlık yüzeyinin orta çizgisinden sapar, şaftın orta çizgisi boru hattının orta çizgisinden hafifçe sapar ve valf gövdesi sızdırmazlık yüzeyinin (eğik koni) orta çizgisi, boru hattının orta çizgisi ile açısal bir konum oluşturur;
