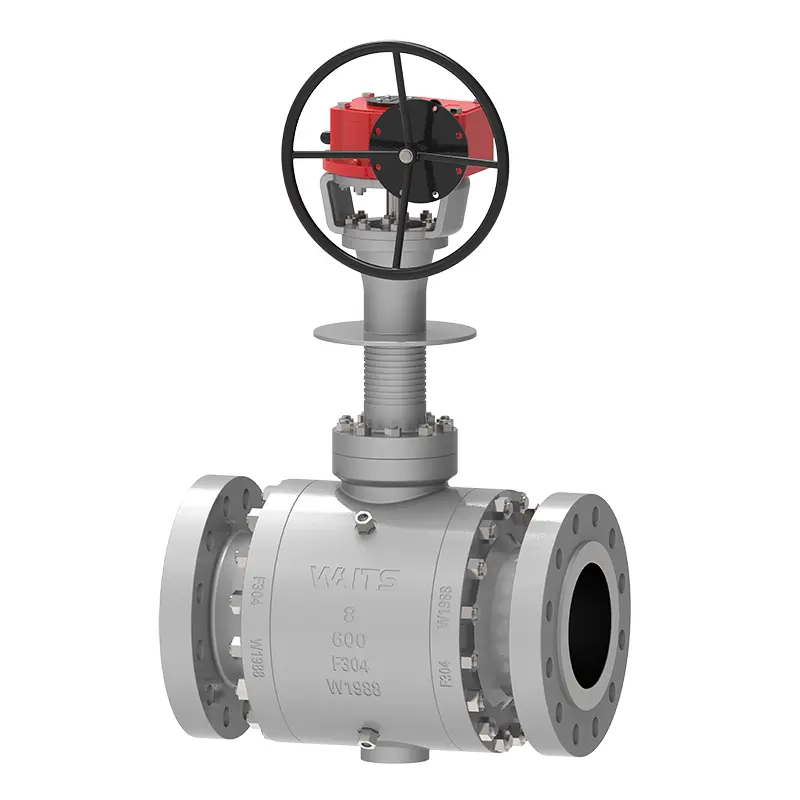

Kriyojenik yan giriş top vanası

Yüksek performanslı kriyojenik yan giriş bilyası vanaları arıyorsanız, beklemeler ihtiyaçlarınızı karşılayabilir. 1994 yılında Amerika Birleşik Devletleri'nde kurulan, 2008 yılında Çin'e giren ve Tianjin ve Wenzhou'da üretim üslerine sahip olan büyük bir valf entegrasyon tedarikçiyiz. Zengin endüstri deneyimimiz var ve Times'a ayak uyduruyoruz, ürün kalitesini sağlamak için endüstrinin en iyi teknolojisini ve üretim ekipmanlarını aktif olarak tanıtıyoruz.

Talep Gönder

Ürün Açıklaması

Kriyojenik yan giriş bilyası vanası, -196 ℃ sıcaklığı olan çalışma koşulları için uygundur ve sıvılaştırılmış doğal gaz, sıvılaştırılmış petrol gazı, hava ayrımı ve diğer kriyojenik endüstrilerde yaygın olarak kullanılmaktadır. Üretimde, uluslararası ileri teknolojiyi uyguluyoruz ve valfi uygulamada mükemmel sızdırmazlık performansı ile tutmak için dudak mühür sızdırmazlık halkasını benimsiyoruz. Aynı zamanda, bu valf serisi çevrimiçi bakım gerçekleştirebilir.

Uygulama Standartları

Tasarım Standardı	API 6d, BS 6364
Son bağlantı	RF, RTJ, BW
Muayene ve Test	API 598 ve BS 6364
Yüz yüze	ASME B16.10
Basınç ve sıcaklık seviyeleri	ASME B16.34
Yangın kasası	Ateş 6fa, Ateş 607
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon Karşıtı Tasarımı	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	1/2 "-28", DN15-DN700
Basınç derecesi	Sınıf 150-2500, PN10-PN420
Çalışma sıcaklığı	-196 ° C ~ 150 ° C
Uygulama aralığı
Operatör	Kol, dişli, elektrik, pnömatik
Vücut malzemesi	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, vb.
Top	A182 F304/F304L/F316/F316L+NI60
Valf Koltuk Destek Halkası	A182 F304/F304L/F316/F316L/STL Kaplama
Valf koltuğu eki	Pctfe
Valf gövdesi	XM-19, GR660 TY2/HT

Performans Özellikleri

Kriyojenik yan giriş bilyası vanasında temel tasarımlar ve teknolojiler:
● Dudak seal + paketleme valf gövdesinin çift contası paketleme miktarını azaltabilir.
● Sonlu eleman destekli tasarım, en iyi soğutma etkisini sağlamak için genişletilmiş valf kapağının optimal duvar kalınlığını elde etmek için kullanılır.
● Uzatılmış valf kapağının ark ay oluk tasarımı soğutma alanını arttırır ve soğutma etkisini arttırır.
● Damlama plakası tasarımı soğutma alanını arttırır ve ambalajın donmasını önler; Yoğunlaştırılmış suyun valf gövdesine damlamasını etkili bir şekilde önler.
● Dudak seal + conta çift conta, sızıntıyı önlemek için vücut örtüsü bağlantısına ayarlanır.
● Valf koltuğu, orta boşluktaki basıncın, basınç sınırı aştığında belirtilen tarafa stabil bir şekilde salınmasını sağlayabilen DIB-2 yapısını benimser.
● Valf koltuğu contası, hem yayın elastik telafisi hem de PTFE'nin düşük sıcaklıkta elastik sızdırmazlık performansına sahip olan ve düşük sıcaklıklarda mükemmel sızdırmazlık etkisi sağlayan bir dudak deniz yapısıdır.
● Valf koltuğu sızdırmazlık yüzeyi, contanın başarısız olmamasını sağlamak için ultra düşük sıcaklıklarda hala iyi esnekliğe sahip olan CTFE ithal edilir.
● Genişletilmiş kaput ve uzun saplı yapı tasarımı, top kolunun, valf gövdesinin ve kaputun daha iyi koaksiyel olmasını ve daha hassas anahtarlamayı sağlar.
● Düşük sıcaklıklarla temas eden tüm bağlantı elemanları tamamen dişlidir.
● Topun yüzeyi, düşük sıcaklıklarda çizilmemesini sağlamak için sertleştirilir.
