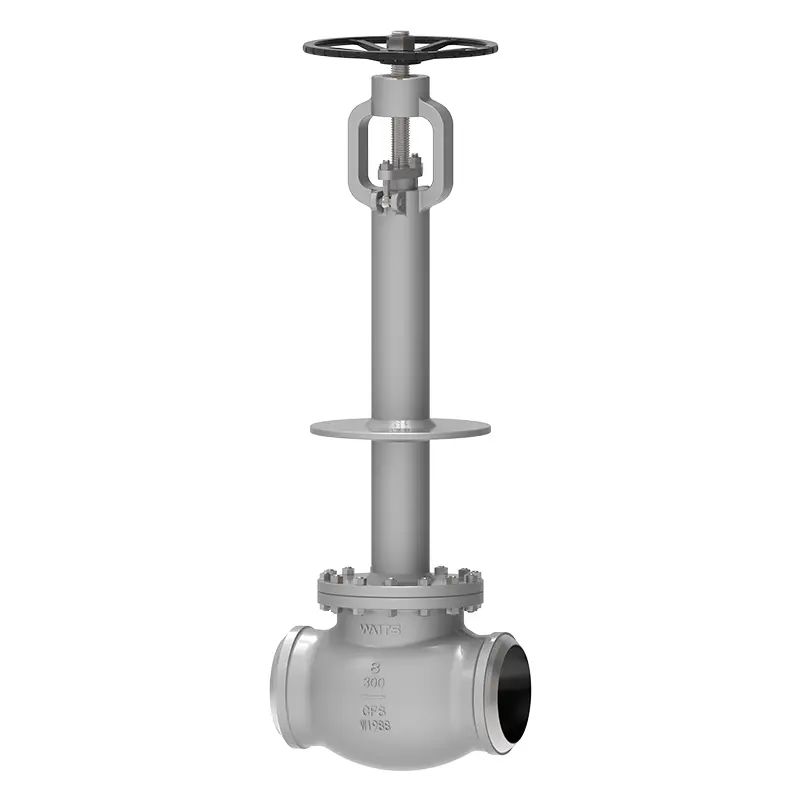

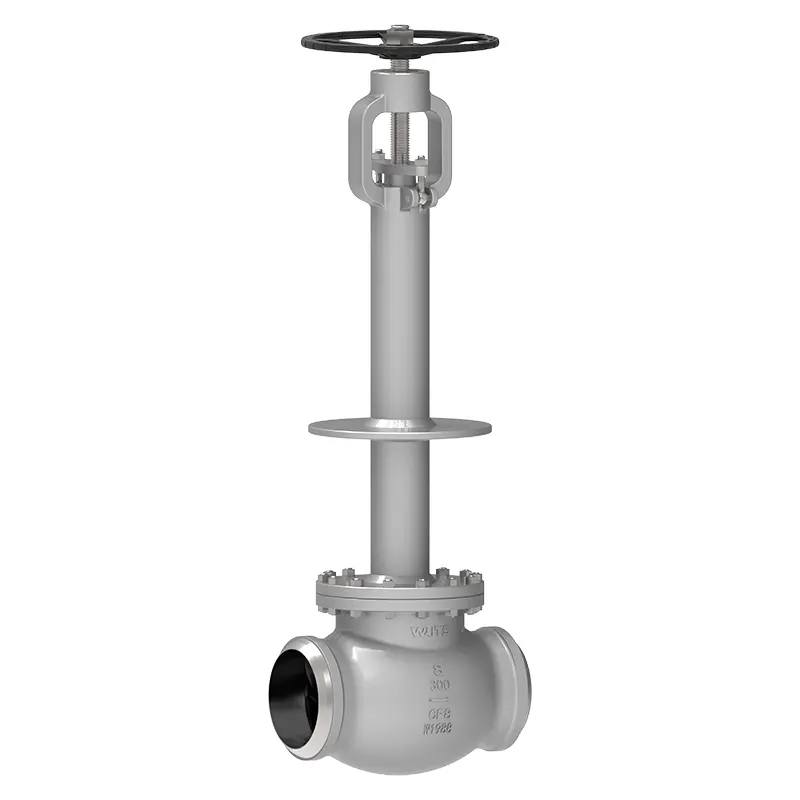

Kriyojenik Küresel Vana

Waits, kriyojenik küresel vanaların üretimi ve üretiminde 30 yıllık deneyime sahiptir. İlk olarak 1994 yılında Amerika Birleşik Devletleri'nde kurulduk ve 2008 yılında Tianjin ve Wenzhou'daki üretim üsleriyle Çin'e girdik. Kriyojenik küresel vana, arktik sıcaklık uygulamaları için tasarlanmış ve karmaşık çalışma koşullarının üstesinden gelebilen en popüler ürünlerimizden biridir.

Talep Gönder

Ürün Açıklaması

Kriyojenik küresel vana, genellikle sıvılaştırılmış doğal gaz (LNG), sıvı nitrojen ve diğer kriyojenik sıvılarla çalışan endüstrilerde bulunan aşırı düşük sıcaklıkları içeren uygulamalar için tasarlanmıştır.
Bu valf, uygun yalıtım sağlamak ve gövdenin donmasını önlemek için uzatılmış bir kapağa sahiptir. Tamamen paslanmaz çelikten ve diğer kriyojenik malzemelerden yapılmış olup, -196°C'ye kadar düşük sıcaklıklarda bile dayanıklılık ve sorunsuz çalışma sağlar.
Kriyojenik küresel vana ayrıca zorlu kriyojenik ortamlarda kontrol ve güvenliği sağlamak için gerekli olan hassas kısma yeteneklerine ve bir sızdırmazlık mekanizmasına sahiptir. Waits, kaliteyi birinci önceliği olarak kabul ederken, aynı zamanda size rekabetçi fiyatlar da sunuyor.

Uygulama Standartları

Tasarım standartları	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flanş standartları	ASME B16.10, ASME B16.25, ASME B16.5
Bağlantı yöntemleri	RF, RTJ, Siyah Beyaz
Test ve kabul	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Yapısal uzunluk	ASME B16.10,
Basınç ve sıcaklık değerleri	ASME B16.34、
Yanmazlık testi	API607, API6FA
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS 2" ~ NPS 24" DN50~ DN600
Basınç aralığı	CL150~ CL1500 PN10~ PN250
Sıcaklık aralığı	；-196°C ~ +150°C
Uygulama aralığı	Esas olarak etilen, sıvılaştırılmış doğal gaz ekipmanları, doğal gaz LPG, LNG depolama tankları, alıcı üsler ve uydu istasyonları, hava ayırma ekipmanları, petrokimya artık gaz ayırma ekipmanları, sıvı oksijen, sıvı hidrojen, sıvı nitrojen, sıvı argon alanlarında kullanılır.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi/valf kapağı	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Valf plakası/valf yuvası	F316/F304+HF
Valf sapı	F6A F304 F316 F51 F53 Monel K500
Valf sapı somunu	Bakır Alaşımı
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

1. Ortamla temas eden valf parçaları, bitirmeden önce spesifikasyonun gereklerine göre kesinlikle kriyojenik olarak işlenir ve sıcaklık değişimlerinin neden olduğu genleşme ve büzülmeye dayanabilir ve valf yuvasının yapısı nedeniyle kalıcı olarak deforme olmaz. sıcaklık değişiklikleri;
2. Kriyojenik küresel vana, salmastra kutusunu koruyabilen uzun boyunlu bir kaput yapısını benimser;
3. Sıcaklık değişimlerinden bağımsız olarak güvenilir sızdırmazlığı koruyabilen bir kapı yapısı benimsenmiştir;
4. Üst sızdırmazlık yuvası kobalt-krom-tungsten karbür yapısıyla kaynaklanmıştır;
5. Valf yatağı ve geçit sızdırmazlık yüzeyi, kobalt-krom-tungsten karbür yapısıyla kaynaklanmıştır;
6. Basınç tahliye deliği yapısı orta boşluktaki anormal basınç artışını önlemek için kullanılır ve basınç tahliye deliğinin konumu valf yapısına bağlıdır;
7. Kriyojenik küresel vananın açılma ve kapanma işlemi sırasında yüzey çiziklerinin performansı etkilemesini önlemek için valf gövdesinin yüzeyi nitrürlenir ve sertleştirilir;
8. Valf salmastrasındaki sızıntının çevre koruma gereksinimlerini karşıladığından emin olmak için salmastra, kullanıcı gereksinimlerine göre düşük sızıntılı salmastra olarak seçilebilir. Ayrıca kullanıcı gereksinimlerine göre kaynak manşonları da sağlayabiliriz.
