Üçlü Eksantrik Metal Oturmalı Flanşlı Kelebek Vana

Üçlü eksantrik metal yataklı flanşlı kelebek vana, Waits tarafından üretilen ve sağlanan bir vanadır. Daha yüksek sıcaklık ve basınç ortamlarına uyum sağlayabilir. Yapı üç boyutlu eksantrik prensibiyle tasarlanmıştır. Özellikle Orta Asya'da metalurji, çelik, elektrik, petrol, kimya sanayi, ısıtma, gaz ve su temini ve drenaj projelerinde tercih edilmektedir.

Talep Gönder

Ürün Açıklaması

Üç eksantrik metal yataklı flanşlı kelebek vana, Waits'in profesyonel ekibi tarafından özenle tasarlanmış, hassas ve eksiksiz üretim ekipmanlarıyla üretilmiş, uzun ömürlü, enerji tasarruflu bir kelebek vanadır.
Bu valf, valf gövdesi, kelebek plaka, sızdırmazlık halkası, aktarma mekanizması vb. gibi ana bileşenlerden oluşur. İki boyutlu veya üç boyutlu eksantrik prensip tasarımını benimser ve elastik sızdırmazlık veya gibi yeni işleme teknolojisini aktif olarak uygular. sert ve yumuşak çok katmanlı sızdırmazlık.
Kelebek vana çalışırken tork küçüktür ve genel performans güvenilir korozyon direncine, yüksek sıcaklık direncine ve aşınma direncine sahiptir. Verimli ve kullanışlı bir valf ürünüdür.

Uygulama Standartları

Tasarım standartları	API 609, AWWA C504,EN 593
Flanş standartları	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
Bağlantı yöntemleri	RF,
Testing and acceptance	API 598, EN 12266-1, ISO 5208
Yapısal uzunluk	API 609, ASME B16.10, EN 558, ISO 5752
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103 ，NACE MR 0175

Başvuru

Boyut	NPS 3" ~ NPS 120" DN80~ DN3000
Basınç aralığı	CL150~CL1500 PN6~ PN250
Sıcaklık aralığı	；-196°C ~ +600°C
Uygulama aralığı	Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik, gemi yapımı, metalurji, enerji sistemi vb.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800,Monel...
Valf plakası	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800,Monel...
Valf yuvası	13Cr/SS304/SS316/+Grafitler+PTFE+STL
Valf sapı	F6A, F304,F316,17-4PH,F51, F53,Monel K500...
Valf sapı somunu	Bakır Alaşımı
Ambalaj	Esnek grafit, grafit asbest ambalajı, politetrafloroetilen...

Performans Özellikleri

1. Benzersiz yapısal tasarım, küçük ve hafif, esnek ve operasyonda emek tasarrufu sağlayan;
2. Good sealing performance, and strictly in accordance with various standards;
3. Ayar fonksiyonu ile iyi akış özellikleri;
4. Eksantrik prensibinin uygulanması, sızdırmazlık yüzeyini neredeyse sıfır aşınmaya uğratarak bakım ve değiştirme sıklığını azaltır;
5. Geniş uygulama yelpazesi, su, buhar, yağ, hava ve gaz dahil olmak üzere çeşitli ortamlar için kullanılabilir;
6. Güçlü performansa sahip, farklı sıcaklıklar, dereceler, korozyon vb. gibi çeşitli çalışma koşullarına sahip boru hatları için uygundur;
7. Üç eksantrik metal yataklı flanşlı kelebek vananın vana gövdesi ve vana yuvası birbirine bağlı bileşenlerdir ve vana yatağı sızdırmazlık yüzey tabakası, yüzey ısıya dayanıklı ve korozyona dayanıklı alaşım malzemeden yapılmıştır;
8. Üç eksantriklik, şaft merkez hattının sızdırmazlık yüzeyi merkez hattından sapması, şaft merkez hattının boru hattı merkez hattından hafif sapması ve valf gövdesi sızdırmazlık yüzeyi (eğik koni) merkez hattı ve boru hattı merkezidir. çizgi, açısal konumun bir açısını oluşturur;
9. Çok katmanlı sızdırmazlık halkası, valf plakasına sabitlenmiştir, yüksek sıcaklığa dayanıklıdır ve açma ve kapama sırasında sürtünmesi yoktur. Kapatırken, şanzıman mekanizmasının torku arttıkça conta telafi edilir. Yumuşak ve sert lamine metal levhaların kullanılması, sıcaklık ve ortamdaki değişikliklerden dolayı sızdırmazlığın etkilenmemesi gibi ikili bir avantaja sahiptir.

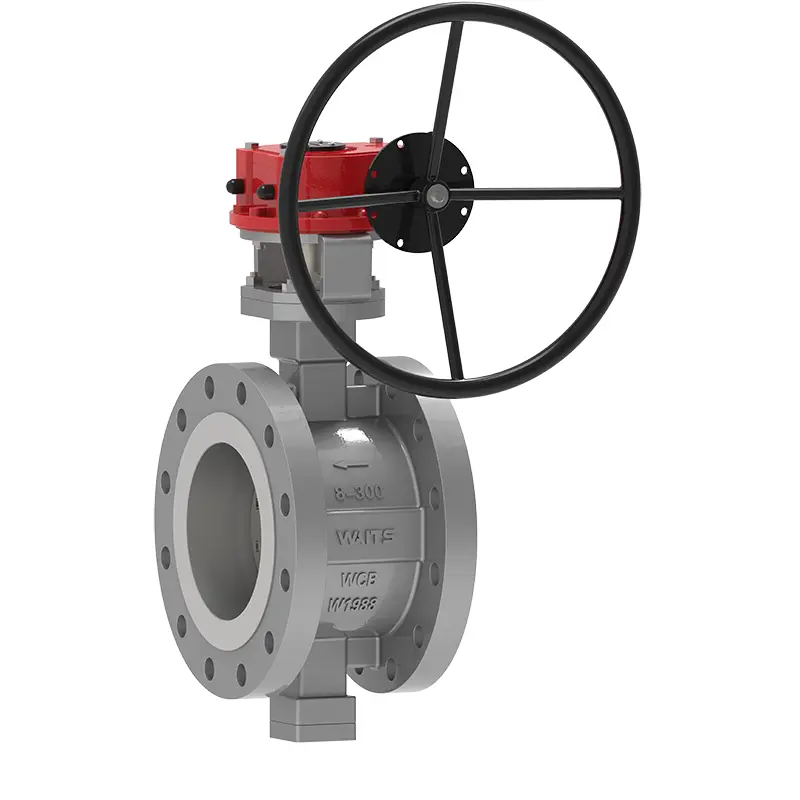

Triple Eccentric Metal Seated Flange Butterfly Valve
