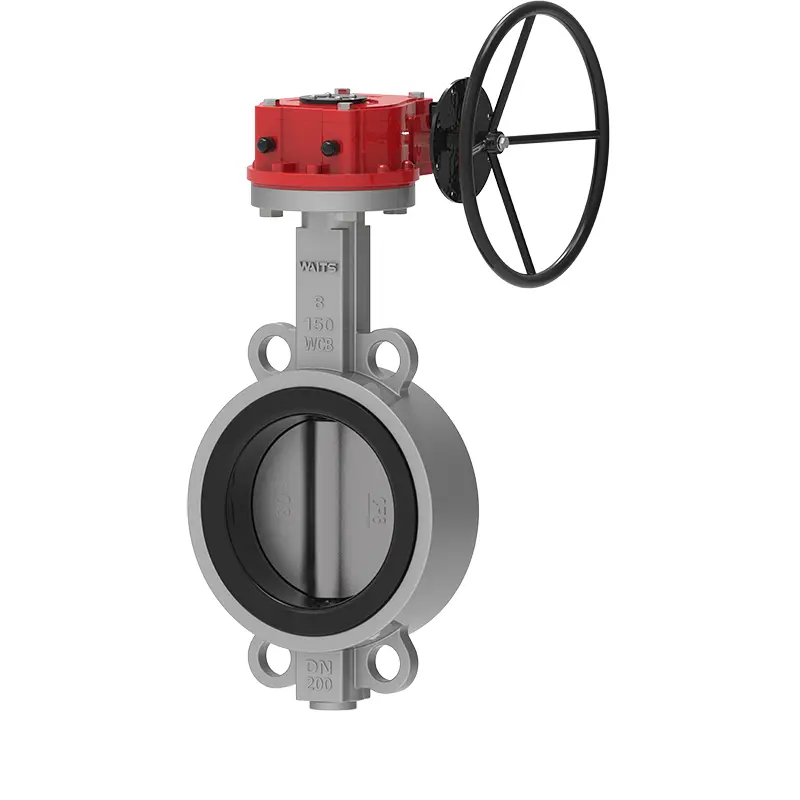

Yumuşak oturmuş gofret kelebek valfi

Waits, size yumuşak oturmuş gofret kelebek valfi sağlayabilen büyük bir valf üreticisi ve tedarikçisidir. Bu valf, gıda sınıfı sertifikasyonuna ulaşabilen kauçuk valf koltuğu, tercihen doğal yüksek kaliteli kauçuk kullanır. Yeni Zelanda süt kaynak fabrikası ve İsrail tuzdan arındırma tesisinde mükemmel bir uygulamaya sahiptir.

Talep Gönder

Ürün Açıklaması

Witts'in yumuşak oturmuş gofret kelebek valfi, tasarım ve üretim sırasında aşağıdaki tasarımlara sahiptir ve performans açısından geliştirilmiştir:
1-yüksek elastik valf koltuğu kauçuk
EPDM valf koltuğunun kauçuk içeriği%50'dir ve sızıntı yapmadan simülasyon açma ve kapanış testlerinde 10.000'den fazla kez test edilmiştir.
Bir sertlik/derece 72 ±%3,200 gerilme stresi/MPa≥6, gerilme mukavemeti MPa≥15, kırılma/%≥350'de uzama, kırılma/kn.m-1≥35'te kalıcı deformasyon, gözyaşı mukavemeti/kn.m-1≥35, sıkıştırma kalıcı deformasyon (70 ℃*22H, kompresyon hızı 25%)/%)/%.
Dar kenar valf koltuğu ile karşılaştırıldığında, geniş kenar valf koltuğu, boru hattı flanşı ile yaklaşık 20 mm çapında ve daha iyi montaj sızdırmazlık performansı ile daha geniş bir temas yüzeyine sahiptir.
2-Kelebek plakası ve valf mili pimler olmadan bağlanır, bu da pimlerin takılmasının neden olduğu sızıntı ve korozyonu tamamen önleyebilir. Valf milinin sökülmesi kolaydır, bu da valf koltuğunu değiştirmek için uygundur.
3-valf gövdesi, boru hattında daha iyi ve daha güvenli olan bir anti-uçma cihazıyla donatılmıştır.

Uygulama Standartları

Tasarım Standardı	API 609, EN 593, BS5155, Gost
Son standart	Uygulama Standartları ANSI B16.1 CL. 125lb ve B16.5 Cl. 150lb 2501 PN6/PN10/PN16/,, EN 1092 PN6, PN10 ve PN16 2129 Tablo D ve E BS 10 Tablo D ve E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 ve PN16 ISO 7005 PN6, PN10 ve PN16
Muayene ve Test	API 598, ISO 5208, EN 12266-1, Gost
Yüz yüze	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Üst flanş	ISO 5211

Başvuru

Çalışma sıcaklığı	-45 ℃ ~ 150 ℃
Boyut	2 "-80", DN50-DN2000
Çalışma Basıncı / CWP	16Bar 10Bar
Kabuk	24bar 15Bar
Fok	18Bar 10Bar
Hava testi	6Bar 6Bar
Çalışma ortamı	Balast ve sintine sistemi kimyasal işleme Tuzdan arındırma bitkileri, sondaj kuleleri, içme suyu Kuru toz, yiyecek ve içecek, gaz bitkileri HAVC Madencilik Endüstrisi, Kağıt Endüstrisi, Kum İşlemesi, Deniz Suyu, Şeker Endüstrisi Termo Teknik Su Arıtma Atık Su
Operatör	Kol, dişli, elektrik, pnömatik vb.
Vücut malzemesi	Dökme demir, sünek demir, karbon çelik, paslanmaz çelik, al-bronz, vb.
DİSK	Dökme Demir Sünek Demir Karbon Çelik Paslanmaz Çelik Al-Bronz
KÖK	2CR13 F304 F316 F51 F53 Monel K500
KOLTUK	Buna NBR EPDM Viton PTFE Hepdm Neopren Hipalon Doğal Kauçuk

Performans Özellikleri

1. Yumuşak oturmuş gofret kelebek valfi küçük boyutu, hafif ağırlık, sökülmesi ve onarılması kolaydır.
2. Yapı basit ve kompakttır, 90 çalışma açıklığı ve kapanma hızı ile.
3. Çalışma torku küçük, emek tasarrufu sağlayan ve hafiftir.
4. Sızdırmazlık performansı açısından, gaz testi sızıntısı sıfırdır, bu çok garantilidir.
5. Farklı bileşen malzemeleri seçilebilir ve çeşitli ortamlara uygulanabilir.
6. Akış özellikleri doğrusal olma eğilimindedir ve ayar performansı iyidir.
7. Açma ve kapanış testlerinin sayısı on binlerce kez ulaşabilir ve hizmet ömrü uzundur.
