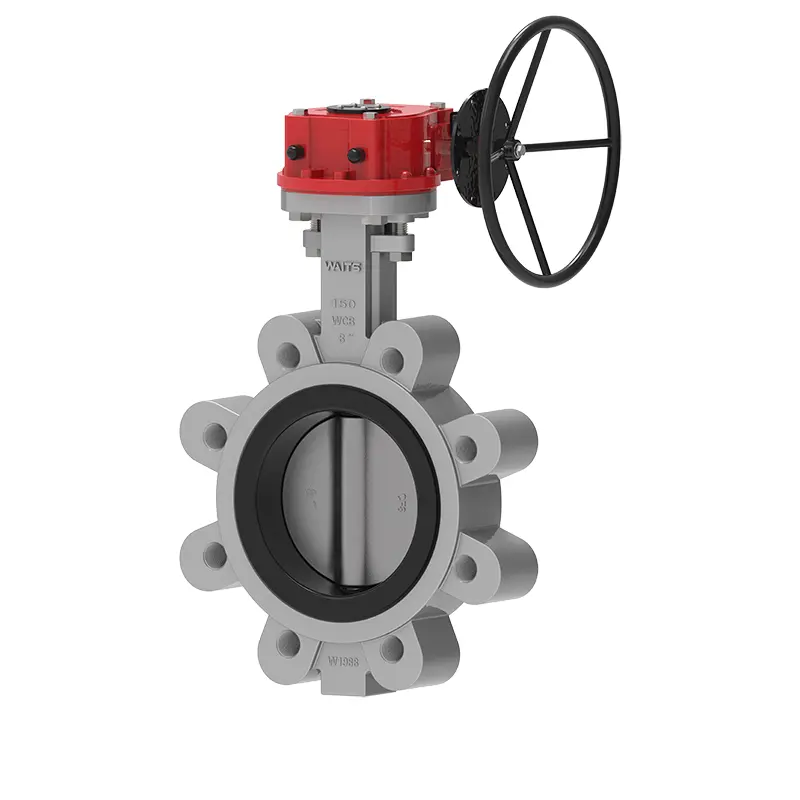

Yumuşak Oturmalı Wafer Lug Kelebek Vana

Yumuşak yataklı wafer pabuçlu kelebek vana, Waits'in dünya çapındaki müşterilere sağlayabileceği ürünlerden biridir. Kauçuk valf yuvası, profesyonellerimiz tarafından özenle seçilmiş doğal, yüksek kaliteli kauçuktan yapılmıştır ve gıda boru hatlarında güvenle kullanılabilir. Sadece mükemmel fiyatlara değil, aynı zamanda güvenilir kaliteye, mükemmel tedarik ve satış sonrası hizmetlere de sahibiz.

Talep Gönder

Ürün Açıklaması

As a professional valve manufacturer, Waits is experienced and keeps pace with the times. The soft seated wafer lug butterfly valve designed by us has the following core design points:
1. Yüksek elastikiyetteki valf yuvası lastiği: EPDM valf yuvasının kauçuk içeriği %50'dir. Kaliteye çok önem veriyoruz. Valf, sızıntı olmamasını sağlamak için 10.000'den fazla kez açılıp kapanacak şekilde simüle edilmiştir.
Valf yuvasının referans özellikleri şu şekildedir: Shore A sertliği/derece 72 ±3, %200 çekme gerilimi/Mpa≥6, çekme mukavemeti MPa≥15, kopmada uzama/%≥350, kopmada kalıcı deformasyon/%≦ 10, yırtılma mukavemeti/KN.m-1≥35, sıkıştırmayla kalıcı deformasyon (70°C*22 saat, sıkıştırma oranı) %25/%≦20.
Aynı zamanda, çapı yaklaşık 20 mm olan bu geniş kenarlı valf yuvası, boru hattı flanşıyla dar kenarlı valf yuvasına göre daha geniş bir temas yüzeyine sahiptir ve daha iyi montaj sızdırmazlık performansına sahiptir.
2. Pimlerin takılmasından kaynaklanan sızıntıyı ve korozyonu önlemek için kelebek plaka ve valf mili pimsiz olarak bağlanır. Ayrıca, valf milinin sökülmesi kolaydır, bu da valf yuvasının değiştirilmesini kolaylaştırır, bakım ve değiştirme maliyetini ve zorluğunu azaltır.
3. Valf gövdesi, daha güvenli olan uçmayı önleyen bir cihazla donatılmıştır.

Uygulama Standartları

Tasarım Standardı	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Son Standart	ANSI B16.1 CL. 125LB ve B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ve PN16 AS 2129 Tablo D ve E BS 10 Tablo D ve E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 ve PN16 ISO 7005 PN6, PN10 ve PN16
Muayene ve Test	API 598 ISO 5208 EN 12266
Yüz yüze	ISO 5752, EN 558, MSS SP67 ve API 609 DIN3202
Üst Flanş	ISO 5211

Başvuru

Çalışma Sıcaklığı	-45℃~+150℃
BOYUT	2"-32" DN50-DN800 34"-80"DN850-DN2000
Çalışma basıncı / CWP	16BAR 10BAR
Kabuk	24BAR 15BAR
Fok	18BAR 10BAR
Air Test	6BAR 6BAR
Operating Environment	Balast ve sintine sistemi Kimyasal işleme Desalination plants,Drilling rigs,Drinking water Kuru toz, Yiyecek ve içecek, Gaz tesisleri HAVC Madencilik endüstrisi, Kağıt endüstrisi, Kum işleme, Deniz suyu, Şeker endüstrisi Termo teknik su arıtma Atık su
Sürüş yöntemi	El Kolu Sonsuz Dişli Elektrikli Pnömatik
VÜCUT	Dökme Demir Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz
DİSK	Dökme Demir Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz
KÖK	2CR13 F304 F316 F51 F53 Monel K500
KOLTUK	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Doğal kauçuk

Performans Özellikleri

1. Yumuşak oturmalı wafer pabuçlu kelebek vananın boyutu küçüktür, ağırlığı hafiftir, kurulumu kolaydır ve sökülmesi ve bakımı kolaydır.
2. Yapı basit ve kompakt olup, çalışma açma ve kapama hızı 90'dır.
3. Tork, emek tasarrufu sağlayan ve hafif olan çalışma sırasında küçüktür.
4. Gaz testi kaçağı sıfırdır ve sızdırmazlık kesinlikle garanti edilir.
5. Farklı bileşen malzemeleri seçilebilir ve çeşitli ortamlara uygulanabilir.
6. Akış özellikleri doğrusal olma eğilimindedir ve ayar performansı iyidir.
7. Açma ve kapama testinde onbinlerce kez dayanabilir, bu da uzun servis ömrünü tam olarak kanıtlar.
8. Uç valfi olarak kullanılabilir.

Soft Seated Wafer Lug Butterfly Valve
