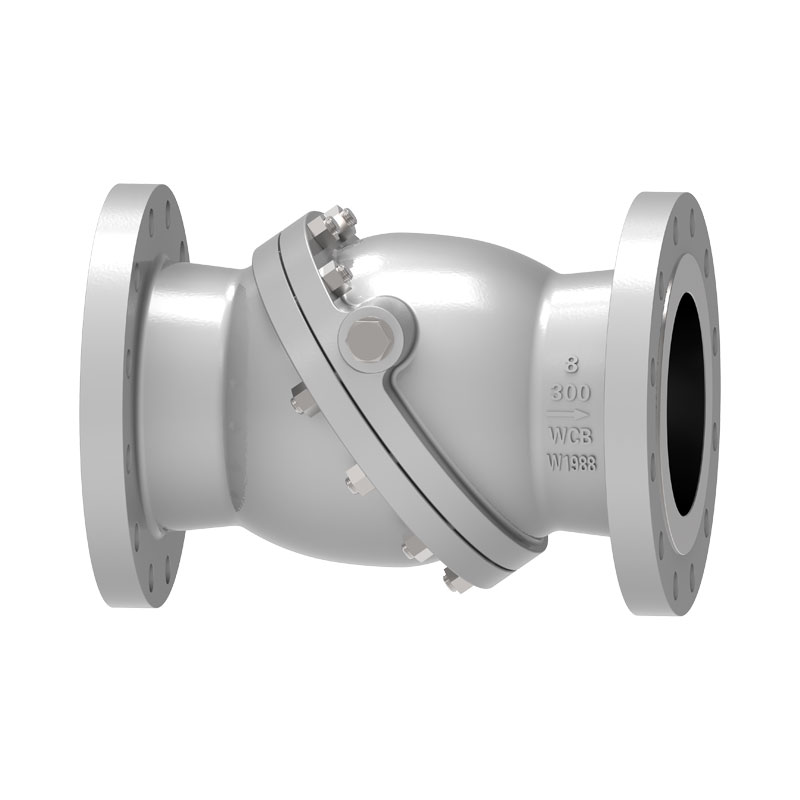

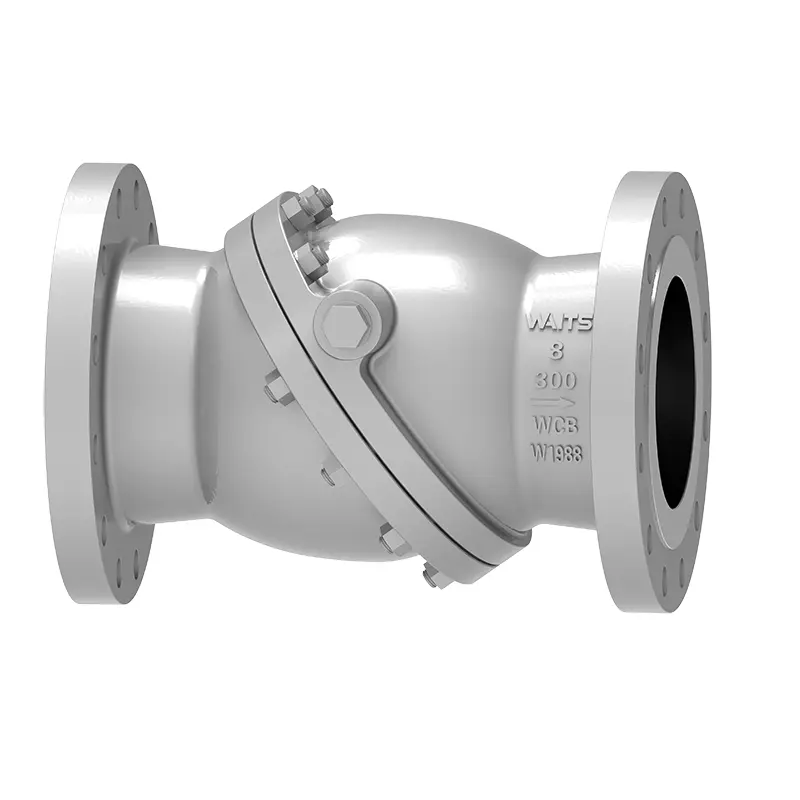

Eğik Diskli Çek Valf

Eğik diskli çek valf, Waits Vana'nın kaliteli ve dayanıklı bir ürünüdür. Profesyonel bir vana üreticisi olarak teknolojimiz ve üretim ekipmanlarımız, gerçek zamanlı olarak sektörün ileri seviyesine ayak uydurmaktadır. Güncellendikten ve tamamen incelendikten sonra ürün hızlı bir şekilde kapatılabilir ve valf diski, valf yuvası konumuna hızlı bir şekilde ulaşarak darbe olgusunu en aza indirebilir.

Talep Gönder

Ürün Açıklaması

Eğik diskli çek valf, darbesiz bir çek valftir. Başlıca avantajı, salınımlı çek valf ve kaldırma çek valfinin neden olduğu darbe ve su darbesinin üstesinden gelmek ve darbesiz çalışmayı gerçekleştirmektir.

Uygulama Standartları

Tasarım standartları	BS1868, API6D, API594
Flanş standartları	ASME B16.5, ASME B16.25,
Bağlantı yöntemleri	RF.RTJ.BW
Test ve kabul	API598, API 6D
Yapısal uzunluk	API6D/ASME B16.10,
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175.ISO15156

Başvuru

Boyut	NPS 2”~ NPS 36” DN50 ~ DN900
Basınç aralığı	CL150 ~CL600 PN10~ PN100
Sıcaklık aralığı	;-29°C~+545°C
Uygulama aralığı	Su, buhar yağı, nitrik asit, asetik asit, güçlü oksitleyici ortamlar vb. gibi çeşitli ortamlar için uygundur.
Valf gövdesi	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Dökümler: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valf plakası	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Monel, Dökümler: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valf yuvası	Gövde malzemesi, 13CR, paslanmaz çelik 304/316, monel, semente karbür, alaşım 20, bakır alaşımı vb.
Valf sapı	A182 F6a,17-4PH，F304 F316, F51, ...

Performans Özellikleri

Eğimli disk çek valf, tasarım ve üretimde çift eksantrik diskler kullanır ve valf yuvası, çalışma sırasında valfin sızdırmazlık performansını sağlayabilen hafif elastik bir metal valf yuvasıdır. Kelebek disk hızlı bir şekilde açılmaya yardımcı olur ve güçlü bir dayanıklılığa sahiptir, servis ömrünü etkili bir şekilde uzatır, bakım ve değiştirme maliyetlerinden tasarruf etmenizi sağlar ve düşük akış direncine ve mükemmel performansa sahiptir.
