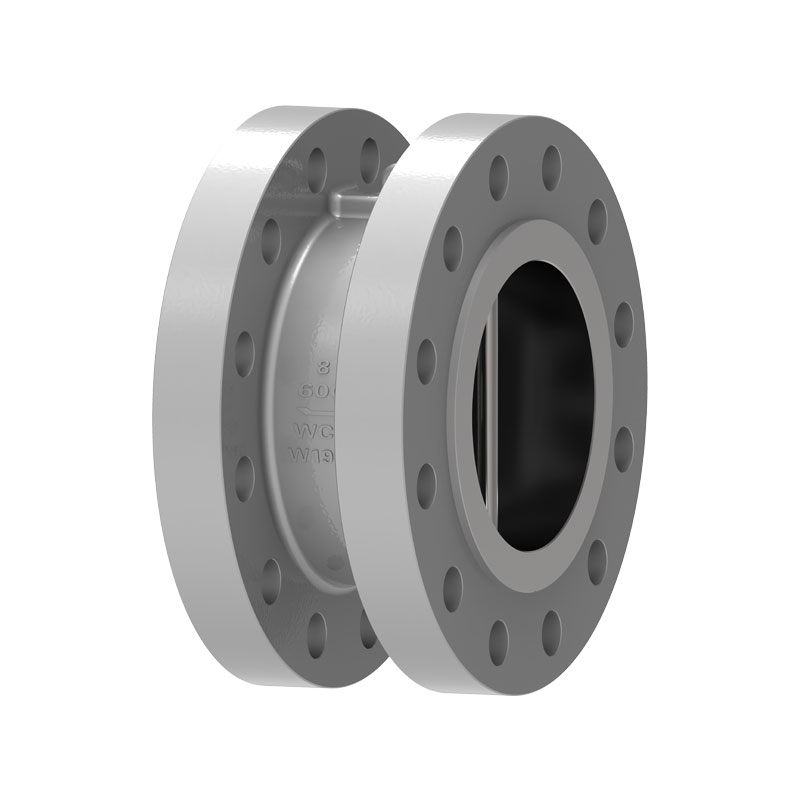

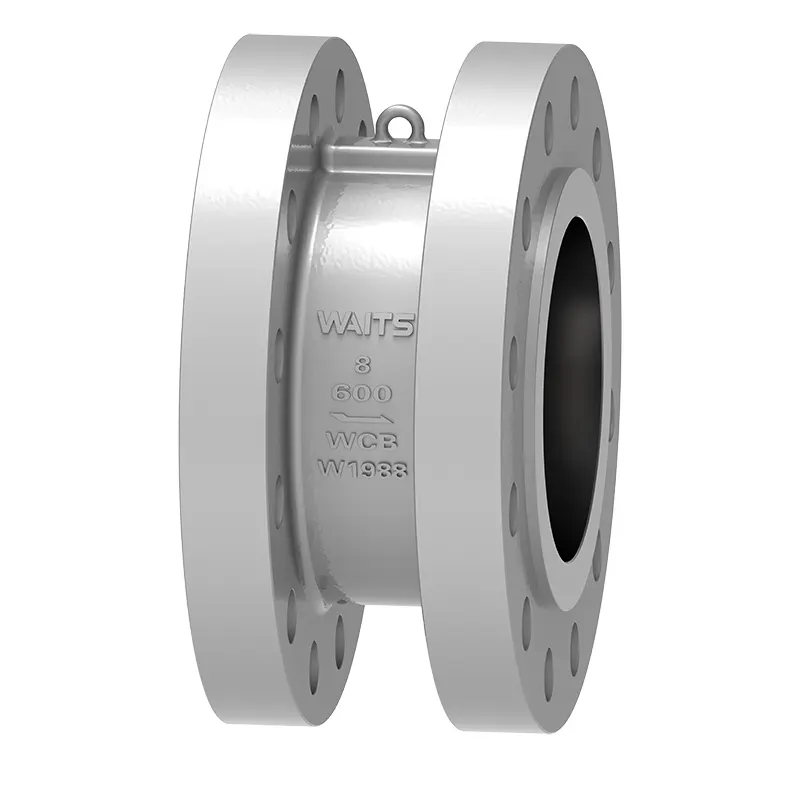

Çift Plakalı Çek Valf

Profesyonel bir valf üreticisi olarak Waits, farklı müşterilerin ihtiyaçlarını daha iyi karşılamak için özelleştirilmiş çift plakalı çek valflerin üretimini destekleyebilir. Sızdırmazlık açısından bu çekvalf kauçuk, PTFE ve gövde gibi çeşitli formlarda olabilmektedir. Özelleştirme, müşteri ihtiyaçlarına göre API/DIN/JIS gibi farklı standartları karşılayabilir.

Talep Gönder

Ürün Açıklaması

Çift plakalı çek valfın kelebek plakası iki yarım daire şeklindedir ve yaylı valf diski merkezi dikey pime asılır. Valf açıldığında, sıvının birleşik kuvveti valf diski sızdırmazlık yüzeyinin merkezindedir ve yay destek kuvvetinin etki noktası valf diski yüzeyinin merkezindedir, böylece valfin kökü İlk önce disk açılır, böylece eski geleneksel valfin valf diski açıldığında sızdırmazlık yüzeyinin aşınması önlenir ve dayanıklılık etkili bir şekilde artar.
Akış hızı yavaşladığında, burulma yayı reaksiyon kuvvetinin etkisi altında, valf diski yavaş yavaş valf yuvasına yaklaşır ve çift plakalı çek valf yavaş kapanma aşamasına girer. Sıvı geri aktığında, valf diski kuvveti ve burulma yayı tepki kuvvetinin birleşik hareketi, valf diskinin kapanmasını buna göre artırarak hızlı kapanma aşamasına girer. Bu, su darbesinin etkisini etkili bir şekilde azaltır ve su darbesinin zararını azaltır. Kapatma sırasında yay kuvveti noktasının hareketi, önce valf diskinin üst kısmının kapanmasına neden olur ve valf diski kökünün ısırmasını önler.

Uygulama Standartları

Tasarım standartları	API594, API6D, ASME B16.34
Flanş standartları	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Bağlantı yöntemleri	Gofret tipi, Flanş Tipi, Lug Tipi,
Test ve kabul	API598, API 6D,
Yapısal uzunluk	API594, API6D, DIN3202
Basınç ve sıcaklık seviyeleri	ASME B16.34, DIN2401
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175.ISO15156

Başvuru

Boyut	NPS 2”~ NPS 60” DN50 ~ DN1500
Basınç aralığı	CL150 ~CL2500 PN10~ PN420
Sıcaklık aralığı	；-196°C ~ +600°C
Uygulama aralığı	Su, buhar yağı, nitrik asit, asetik asit, güçlü oksitleyici ortamlar vb. gibi çeşitli ortamlar için uygundur.
Valf gövdesi	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Monel, Dökümler: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valve plate	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Monel, Dökümler: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valf yuvası	Gövde malzemesi, 13CR, paslanmaz çelik 304/316, monel, semente karbür, alaşım 20, bakır alaşımı vb.
Valf sapı	A182 F6a,17-4PH，F304 F316, F51, ...

Performans Özellikleri

1. Çift plakalı çek valf, valf gövdesi, valf diski, valf mili ve yaydan vb. oluşur. Kelepçe tipi bağlantı ve kompakt yapıyı benimser.
2. Kelebek plaka iki yarım daire şeklindedir ve yay zorla sıfırlama için kullanılır. Sızdırmazlık yüzeyi aşınmaya dayanıklı malzeme ile kaynak yapılabilir veya kauçukla kaplanabilir. Geniş bir kullanım alanına ve güvenilir sızdırmazlığa sahiptir.
3. The closing stroke of the valve disc is short, and it is spring-loaded, with fast closing speed, which can reduce water hammer phenomenon.
4. Sınırlı kurulum alanına sahip durumlar için uygundur ve yatay veya dikey boru hatları için kullanılabilir.
5. Su, buhar yağı, nitrik asit, asetik asit, güçlü oksitleyici ortam vb. gibi çeşitli ortamlara uygulanabilir.
