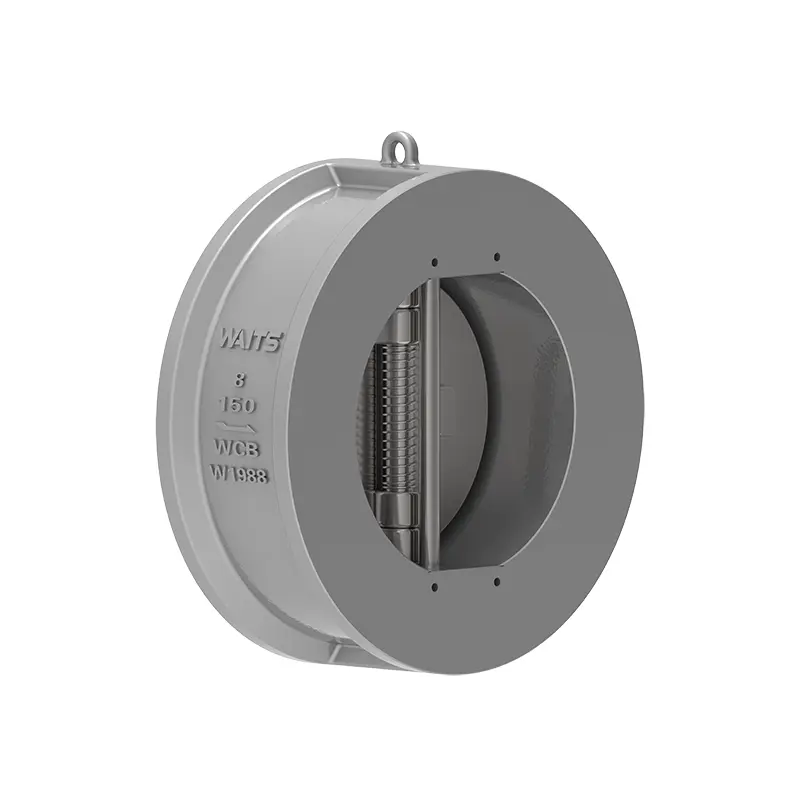

Yumuşak Contalı Çift Plakalı Çek Valf

Waits tarafından üretilen yumuşak contalı çift plakalı çek valfi seçeceğinizden emin olabilirsiniz. Eksiksiz bir üretim hattına sahip bir valf tedarikçisi olarak ürünlerimiz son derece özelleştirilebilir. Sızdırmazlık konusunda ihtiyaçlarınıza göre özelleştirilebilen, API/DIN/JIS gibi farklı standartları karşılayan NBR, EPDM, Hypalon, FKM vb. sızdırmazlık formlarımız mevcuttur.

Talep Gönder

Ürün Açıklaması

Yumuşak contalı çift plakalı çek valfın kelebek plakası, merkezi bir dikey pim üzerinde asılı yay yüklü bir disk ile iki yarım daire şeklindedir.
Valf açıldığında, akışkanın birleşik kuvveti disk sızdırmazlık yüzeyinin merkezindedir ve reaksiyon olarak etki eden yay destek kuvvetinin etki noktası, disk yüzeyinin merkezinde yer alır, böylece Önce diskin kökü açılır. Bu, eski klasik valfte disk açıldığında sızdırmazlık yüzeyinin aşınmasını önler ve valf contasının dayanıklılığını artırır.
When the flow rate slows down, under the action of the torsion spring reaction force, the disc gradually approaches the valve seat and enters the slow closing stage of the valve. When the fluid flows back, its force on the disc and the torsion spring reaction force will work together, and the closing of the disc will increase accordingly, entering the fast closing stage. The purpose of this design is to reduce the water hammer phenomenon, reduce the harm of water hammer, and better extend the service life. When closing, the spring force point causes the top of the disc to close first, preventing the root from biting and improving the durability of the valve sealing surface.

Uygulama Standartları

Tasarım standartları	API594，API6D，ASME B16.34
Flange standards	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Bağlantı yöntemleri	Gofret tipi, Flanş Tipi, Lug Tipi,
Testing and acceptance	API598, API 6D,
Yapısal uzunluk	API594, API6D, DIN3202
Basınç ve sıcaklık seviyeleri	ASME B16.34

Başvuru

Size	NPS 2”~ NPS 60” DN50 ~ DN1500
Basınç aralığı	CL125 ~CL150 PN10~ PN16
Sıcaklık aralığı	；-20-150
Uygulama aralığı	Su, buhar yağı, nitrik asit, asetik asit, güçlü oksitleyici ortamlar vb. gibi çeşitli ortamlar için uygundur.
Valf gövdesi	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Valve plate	Dökümler: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Valf yuvası	NBR,EPDM,FKM...
Valve stem	A182 F6a,17-4PH，F304 F316, F51, ...

Performans Özellikleri

1. The components of the soft seal dual plate check valve include the valve body, valve disc, valve shaft, spring and other parts, which are connected by clamping type and have a compact structure.
2. Vananın kelebek plakası iki yarım daireden yapılmıştır ve bir yay vasıtasıyla geri dönmeye zorlanır. Sızdırmazlık yüzeyi, gövde üzerinde aşınmaya dayanıklı malzemeden yapılabilir veya kauçukla kaplanabilir. Geniş bir kullanım alanına ve güvenilir sızdırmazlığa sahiptir.
3. Valf diski kısa bir kapanma strokuna sahiptir ve yay yüklüdür, hassas hareket ve hızlı kapanma hızına sahiptir, bu da su darbesini önemli ölçüde azaltır.
4. Yumuşak contalı çift plakalı çek valf kompakt bir yapıya, küçük boyuta, hafifliğe ve kolay kuruluma sahip olduğundan, kurulum alanının sınırlı olduğu durumlarda kullanıma uygundur. Yatay veya dikey borularda kullanılabilir.
5. Su, buhar yağı, nitrik asit, asetik asit, güçlü oksitleyici ortamlar ve diğer ortamlara uygulanabilir.
