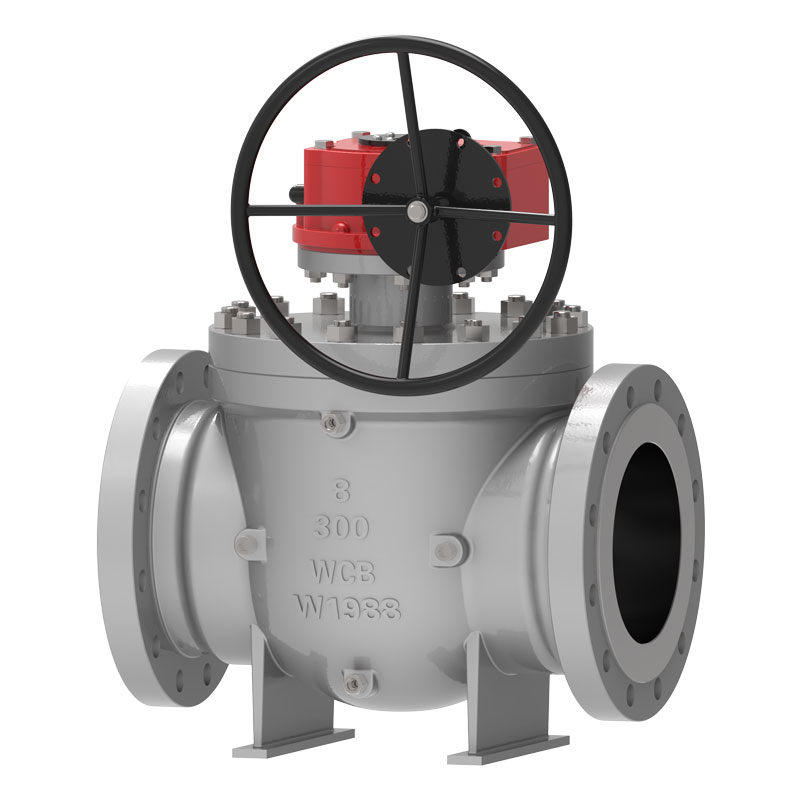

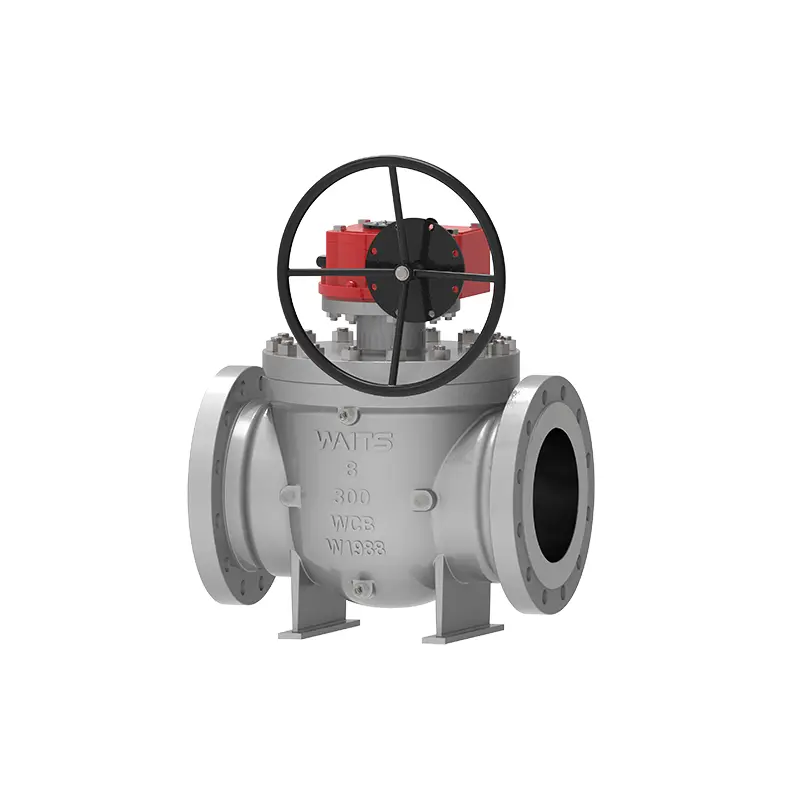

Üstten Girişli Küresel Vana

Waits büyük bir vana üreticisi ve tedarikçisidir. Eksiksiz üretim hattı, yüksek kaliteli üstten girişli küresel vanalar üretebilmektedir. Bu küresel vana, API standartlarına tam olarak uygun şekilde tasarlanmış, üretilmiş ve denetlenmiştir. Sürüş yöntemi müşterilere birçok çözüm sağlayabilir. Birden fazla üretim üssümüz var ve teslimat kapasitemiz çok güvenilir, bu da yeni ve eski müşterilerimiz tarafından çok seviliyor.

Talep Gönder

Ürün Açıklaması

Üstten girişli küresel vana esas olarak boru hatlarında ve endüstriyel sistemlerde kullanılır. Geleneksel tam geçişli küresel vana temelinde, çevrimiçi bakım ve azaltılmış sızıntı avantajlarına sahiptir. Çalıştırma yöntemi manuel, dişli kutusu, pnömatik, elektrik, gaz-sıvı bağlantısı, elektro-hidrolik bağlantı vb. olabilir.

Uygulama Standartları

Tasarım standartları	API 608, API 6D, ASME B16.34
Flanş standartları	ASME B 16.5, ASME B16.47, ASME B16.25,
Bağlantı yöntemleri	RF, RTJ, Siyah Beyaz
Test ve kabul	API598, API 6D,
Yapısal uzunluk	API 6D, ASME B16.10
Basınç ve sıcaklık seviyeleri	ASME B16.34、
Yangından korunma gereksinimleri	API6FA API607
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0103, NACE MR 0175

Başvuru

Boyut	NPS1-1/2″~ 60”DN40~DN1500
Basınç aralığı	Sınıf150~ 2500 PN10-PN420
Sıcaklık aralığı	；-60*C ~ +260°C
Uygulama aralığı	Petrol, kimya endüstrisi, metalurji, hafif sanayi, elektrik santralleri, kentsel inşaat su temini, düşük sıcaklıkta çalışma koşulları ve petrol, gaz ve doğal gaz gibi uzun mesafeli boru hatları.
Sürüş modu	Türbin, pnömatik, elektrik
Valf gövdesi	Dövmeler: A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Dökümler: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Top	Küre: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Valf yatağı destek halkası	Koltuk destek halkası: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Valf yuvası ek parçası	PTFE, RPTFE, Naylon, Devlon, PEEK
Valf sapı	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Performans Özellikleri

1. Üstten girişli küresel vana ile sıradan vana arasındaki en büyük fark, vanayı boru hattından sökmeden çevrimiçi bakımının yapılabilmesidir, bu da bakım maliyetlerini azaltır ve servis ömrünü uzatır. Kaynaklı bir uç yapısı benimser ve boru hattı stresinden etkilenmeyen ve sızdırmazlık güvenilirliği sağlayan boru hattına monte edilir.
2. Valf yuvası contası, valf yuvasını, valf yuvası halkasını ve diğer bileşenleri içerir. Valf yuvası halkası eksenel konumda bağımsız olarak yüzebilir. Ön yükleme yayı sayesinde valf yuvası sıfır basınç ve düşük basınç koşulları altında sızdırmaz hale getirilebilir. Bu tasarım, çalışma basıncı ve yüksek basınç koşullarında vanayı kapatma kabiliyetini elde etmek için kullanılır. Valf yuvası halkasının dış kısmına, valf yuvası ile valf gövdesi arasındaki sızdırmazlığı sağlamak için O-halkaları ve elastik halkalar yerleştiriyoruz. Genişletilmiş grafitin kullanıldığı yerde bir yangın meydana geldiğinde sızdırmazlık performansı da korunabilir. 3. Valf yatağı ve valf gövdesi contası hasar nedeniyle sızdığında, gres enjeksiyon valfi tarafından enjekte edilen sızdırmazlık gresi acil sızdırmazlık etkisini sağlayabilir. Valf normal çalışma durumunda olduğunda, valf gövdesini ve bilya yüzeyini yağlamak için gres enjeksiyon valfinden gres enjekte edilebilir, bu da açma ve kapamayı daha esnek hale getirir.
4. Yeraltına monte edilen vanalar için, vananın vana gövdesi gerektiği kadar uzatılabilir ve boyut, müşterilerin ihtiyacına göre ayarlanabilir. Tüm kanalizasyon boruları, egzoz boruları ve acil durum gres enjeksiyon cihazları buna uygun olarak uzatılmıştır ve diğer ilgili boru hatları vananın uzatılan kısmına yakındır. Ana vananın düzenli bakımını kolaylaştırmak için kanalizasyon vanası, havalandırma vanası ve gres enjeksiyon vanası kurulum için zemine bağlanır.
5. Üst ve alt valf milleri, API6D ve ISO17292 standartlarına göre antistatik olarak tasarlanmıştır.
6. Giriş yönünde tek pistonlu valf yuvası kullanıldığında ve akış yönünde çift pistonlu valf yuvası kullanıldığında, valf çift bloklama işlevine sahiptir ve ortamı aynı anda yukarı ve aşağı yönde kesebilir. Valf boşluğunda tutulan kütle sıcaklık artışı nedeniyle anormal şekilde basınçlandırıldığında, valf yuvası basıncı otomatik olarak serbest bırakabilir (yukarı akış tarafına boşaltma).
7. Üst giriş küresel vanasının bilyası sabittir ve yüzey taşlanmış, cilalanmış ve sertleştirilmiştir. Sürtünmeyi ve çalışma torkunu azaltmak için bilye ile valf gövdesi arasına kayar bir yatak yerleştirilmiştir.
8. Vana ile aktüatör arasındaki bağlantı flanşı, uyarlanması ve değiştirilmesi daha kolay olan ISO 5211 standartlarına uygundur.
