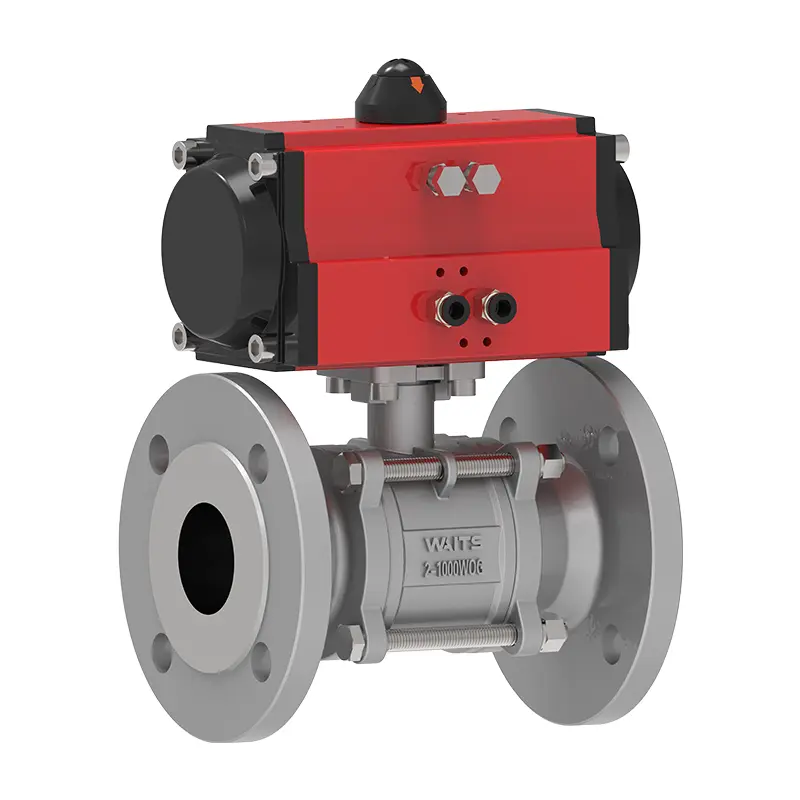

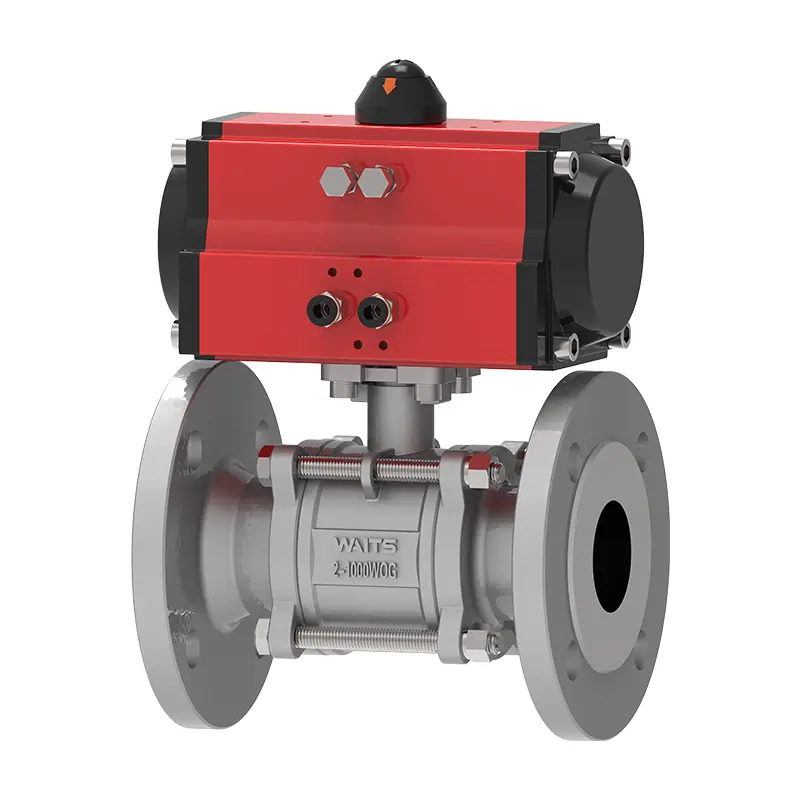

Üç parçalı pnömatik yüzer bilyalı valf (braket ile)

Bekler Valf üç parçalı pnömatik yüzer bilyalı valf (braket ile) ISO ve API sertifikalıdır ve titiz basınç/conta testi geçirmiştir. Pnömatik aktüatör, epoksi kaplı uç kapakları olan iç sert anodize ve harici ekstrüde alüminyum gövde kullanır. Bu tür malzemeler ve tasarım çok korozyona dayanıklıdır. Diğer basit vanalarla karşılaştığınızda, bekleme valfinin valfini seçmediğinize pişman olacağınıza inanıyorum!

Talep Gönder

Ürün Açıklaması

Bekler Valf Yüksek kaliteli üç parçalı pnömatik yüzer bilyalı valf (braket ile), yüzen bilyalı tasarımı yoluyla orta basınç altında çift yönlü sızdırmazlık gerçekleştiren pnömatik aktüatörlü üç parçalı tam delikli bir bilyalı valftır. Standartlaştırılmış yüksek bir platform, valf gövdesinin üstüne entegre edilmiştir, bu da raf ve pinyon veya piston pnömatik aktüatörleri doğrudan takabilen. Kimyasal, enerji ve diğer endüstrilerde sıvı kontrolünde ve acil durum kapatılmasında yaygın olarak kullanılır.

Valf gövdesi ve üç parçalı pnömatik yüzer bilyalı valf (braket ile) iç bileşenleri 316 paslanmaz çelikten yapılmıştır ve sızdırmazlık malzemesi PTFE'dir. Bu valfin basınç değeri CL150 ~ CL2500 PN10 ~ PN260'dır ve sıcaklık derecesi -20 ℃ ~ 450 ℃'dir. Üç parçalı tasarım, son parçaları boru hattından çıkarmadan, zaman, çaba ve paradan tasarruf etmeden sizin için bakımı basitleştirir. Çok iyi bir valf, hak ediyorsunuz. Valf, çift etkili pnömatik aktüatör ile donatılmıştır ve ISO 5211 standardını karşılayan bir montaj pediyle donatılmıştır. Aktüatör, braket veya tahrik bağlantısı olmadan monte edilebilir.

Uygulama Standartları-Üç Parça Pnömatik Yüzen Bilyalı Valf （BRACKET‌ ‌ ‌）
Tasarım Standartları	6d/Fire Fire 608, BS5351
Flanş standardı	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Bağlantı yöntemleri	RF, BW, SW, NPT, FNPT
Test ve Kabul	Ateş 598, EN12266
Yapısal uzunluk	API6D/ASME B16.10/EN558
Basınç ve sıcaklık derecelendirmeleri	ASME B16.34
Fireproof testi	Ateş 6fa, Ateş 607
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon Karşıtı Tasarımı	NACE MR 0175

BRACKET‌ ‌） ile uygulama-üç parçalı pnömatik yüzer bilyalı valf （（
Boyut	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Basınç aralığı	CL150 ~ CL2500 PN10 ~ PN260
Sıcaklık aralığı	-20 ℃ ~ 450 ℃
Uygulama aralığı	Su, buhar, yağ, sıvılaştırılmış gaz, doğal gaz, kömür gazı, nitrik asit, asetik asit, oksitleyici ortam, üre, vb.
Sürücü modu	Hidrolik, pnömatik, elektrik, manuel ve solucan dişli iletimi.
Valf gövdesi/valf kapağı	Dikkat: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Döküm: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sızdırmazlık yüzeyi	Güçlendirilmiş PTFE, Para-Polifenilen (RPTFE, PPL), Metal
Valf gövdesi	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Top	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Çubuk	Asbest grafit, esnek grafit, politetrafluoroetilen

Yapı ve çekirdek özellikler

Valf gövdesi, kolay sökme, bakım ve iç bileşen replasmanı için cıvatalarla bağlanan bir sol gövdeden, sağ gövdeden ve orta gövdeden oluşur.

2. Yüzen bilyalı tasarımı, sızdırmazlık yüzeylerini itmek için medya basıncı kullanır ve sık sık açma/kapanış işlemleri için uygun iki yönlü sızdırmazlık sağlar.

3. standartlaştırılmış bir yüksek platform (ISO 5211 ile uyumlu), valf gövdesinin üstüne entegre edilir ve pnömatik aktüatörlerin (örneğin, raf ve pinyon, piston tipleri) doğrudan kurulumunu destekler.

4. Platform Tasarımı Aktüatör kurulumunu düzenler, birden fazla markanın pnömatik kafalarına uyum sağlar ve güçlendirme maliyetlerini azaltır.

5. Valf gövdesi genellikle kimyasal, su arıtma ve benzer ortamlar için güçlü korozyon direnci sunan 304/316L paslanmaz çelikten yapılmıştır.

6. Kapsamlı yüzeyler PTFE veya metal sert contalar olarak seçilebilir.
