Ürün Açıklaması

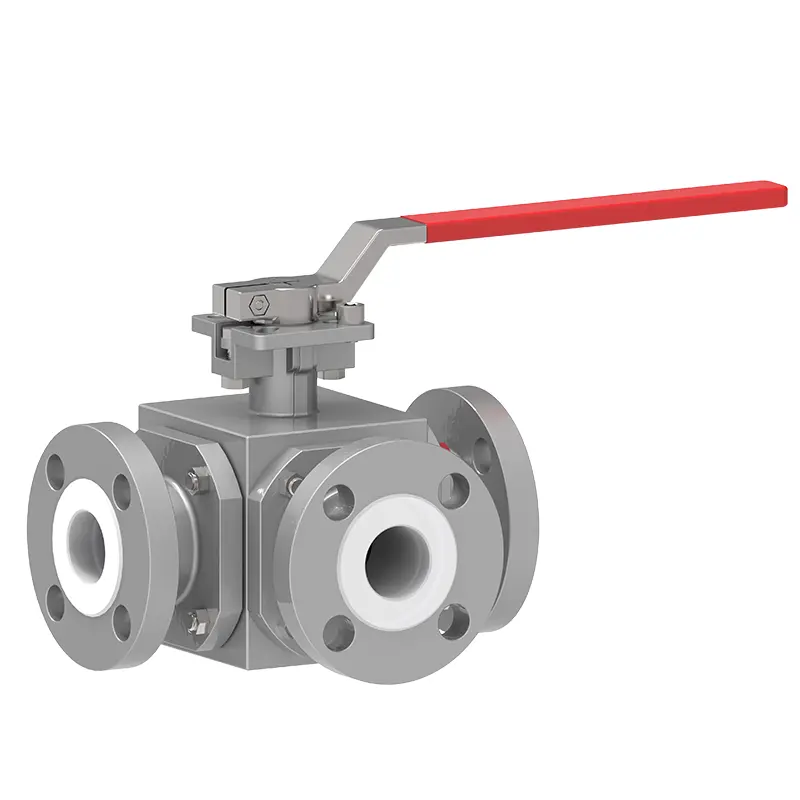

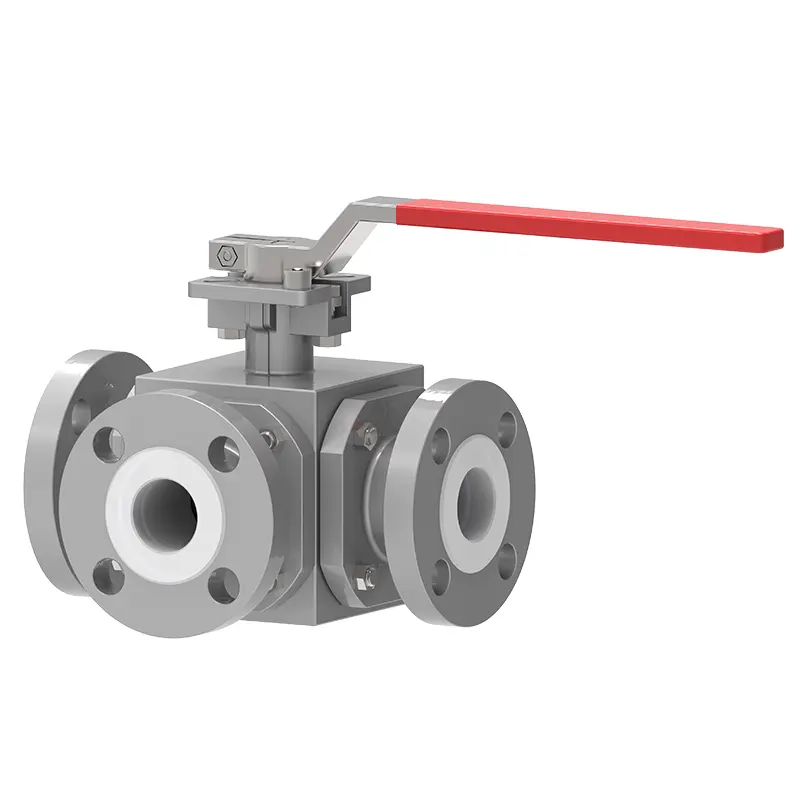

Waits Valve, yüksek kaliteli PTFE Astarlı Üç Yollu Küresel Vana‌‌, çok işlevli üç yollu bir tasarıma ve korozyona dayanıklı PTFE astara sahiptir. Hassas tasarımımız sayesinde bu valf gövdesi genellikle hassas sıvı kontrolüne sahiptir! Waits Valve, LOGO gravürü ve ambalaj özelleştirmesi gibi temel kişiselleştirilmiş hizmetleri destekler. Bu hizmetlere ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin!

Waits Valve PTFE Astarlı Üç Yollu Küresel Vana‌‌, yüksek korozif ortamlarda çok boru hatlı akışkan kontrolü sorununu çözebilen ve akış yönlerinin sık sık değiştirilmesini gerektiren karmaşık sistemlerde öne çıkan "korozyona dayanıklı astar + esnek üç yollu yapı" avantajlarına sahiptir. Temel değeri, yüksek temizlik, sıcaklık direnci ve basınç direnci gibi çeşitli gereksinimleri karşılarken geleneksel korozyona dayanıklı alaşımlı vanalara uygun maliyetli bir alternatif sağlamasında yatmaktadır. Seçim yaparken, sistemin güvenli ve güvenilir bir şekilde çalışabilmesi için ortam özellikleri, akış yönü gereksinimleri ve çalışma parametreleri gibi faktörlerin kapsamlı bir şekilde dikkate alınması ve astar malzemelerinin, sızdırmazlık tiplerinin ve tahrik yöntemlerinin uyumluluğuna öncelik verilmesi gerekir.

PTFE Astarlı Üç Yollu Küresel Vana‌‌, tam FEP PTFE PFA astarlı, üç yollu bir T tipi küresel vana veya üç yollu L tipi küresel vanadır. FEP PTFE PFA astarlı üç yollu küresel vana son derece yüksek kimyasal stabiliteye sahiptir ve yüksek derecede aşındırıcı ortamlarda kullanılabilir. Küresel vana iki yapıya ayrılabilir: küçük sıvı direnci, hızlı açma ve kapama hızı ve basit yapısı ile iki yollu (iki yollu) ve üç yollu (üç yollu).

Detay:

1. PTFE Astarlı Üç Yollu Küresel Vana, son derece yüksek kimyasal stabiliteye sahip olan ve "erimiş alkali metaller ve elementel flor" dışında herhangi bir yüksek derecede aşındırıcı ortam için kullanılabilen FEP, PTFE veya PFA astarını benimser;

2. FEP PTFE PFA kaplı üç yollu küresel vana, tam boyutlu yüzer bilye yapısını benimser ve vana, boru hattı sistemlerinin temizliği ve bakımı için daha uygun olan tüm basınç aralığında sızıntı olmadan kapatılabilir;

3. Açma ve kapama parçalarının bilyası ve gövdesi tek parça olarak dökülmüştür (dövülmüştür), bu da tam çaplı tam PTFE kaplı PFA küresel vana gövdesinin basınç değişimleri nedeniyle basınçlı parçalardan dışarı fırlama olasılığını ortadan kaldırır ve temel olarak mühendislik kullanımının güvenliğini sağlar;

4. Yapı kompakt ve makuldür ve FEP PTFE PFA kaplı üç yollu küresel vananın iç boşluk alanı en küçüğüdür, bu da ortamın tutulmasını azaltır. Ek olarak, özel kalıplama işlemi sızdırmazlık yüzeyini yoğun hale getirir ve balıksırtı PTFE dolgu maddesinin kombinasyonu valfin sıfır sızıntıya ulaşmasını sağlar;

5. İki parçalı ve üç parçalı yapılar, çeşitli boru sistemlerinin ve çalışma koşullarının gereksinimlerine uyum sağlayabilir. Üç parçalı küresel vana, ana vana gövdesinin vana gövdesinin her iki yanından ayrılmasını sağlar, bu da hızlı çevrimiçi değiştirme ve bakım sağlar.

6. FEP PTFE PFA kaplı üç yollu küresel vana Çalışma modu: manuel, sonsuz dişli tahrikli, pnömatik, elektrikli

7. Metal-metal valf gövdesi bağlantısı, kilitleme astarını dış kuvvetlerden kaynaklanan hasarlardan korur.

8. Anti-statik topraklama cihazı statik elektrik birikimini önler.

9. Kolay kullanım için ISO 5211 üst montaj plakası.

Uygulama Standartları-PTFE Kaplı Üç Yollu Küresel Vana‌‌
Tasarım Standartları	API 6D/API 608, BS5351
Flanş Standardı	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Bağlantı yöntemleri	RF
Test ve kabul	API 598, EN12266
Yapısal uzunluk	API6D/ASME B16.10/EN558
Basınç ve sıcaklık değerleri	ASME B16.34
Yanmazlık testi	/
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0175
Uygulama-PTFE Astarlı Üç Yollu Küresel Vana‌‌
Boyut	NPS1″~ NPS 6″ DN25~ DN150
Basınç aralığı	PN16~PN40（1.6~4.0MPa）
Sıcaklık aralığı	PTFE-20°C~+180°C
Uygulama aralığı	Petrokimya, rafineri, enerji santralleri, çelik, yarı iletkenler, optoelektronik, elektronik, kimyasal ve biyokimyasal teknoloji, gıda, kağıt yapımı, kaplama, su arıtma vb. endüstrilere uygulanabilir.
Sürüş modu	Hidrolik, pnömatik, elektrikli, manuel ve sonsuz dişli şanzıman.
Valf gövdesi/valf kapağı	Dövme: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE kaplı Dökümler: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE kaplı
Sızdırmazlık yüzeyi	PTFE
Valf sapı	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Top	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE kaplı
Dolgu	Asbest grafit, esnek grafit, politetrafloroetilen, demir bazlı alaşım

Ürün Özellikleri

1.Olağanüstü Korozyon Direnci

Floroplastik astar, güçlü asitlerle (örneğin, sülfürik asit, hidroklorik asit), güçlü alkalilerle (örneğin, sodyum hidroksit), güçlü oksidanlarla (örneğin, kral suyu) veya organik çözücülerle neredeyse hiç reaksiyona girmez ve geleneksel metal valflerin korozyon sorununu çözer.

2.Esnek Akış Kontrolü

L tipi üç yollu küresel vana: Yön değiştirme için yalnızca iki dikey boru hattını (örn. A→B veya A→C) bağlar, üç kanalı aynı anda iletemez.

T tipi üç yollu küresel vana: Çok yönlü anahtarlama gerektiren karmaşık boru hattı sistemleri için uygun, sıvı yönlendirme veya karıştırma elde etmek için aynı anda üç kanalı (örn. A → B + C veya A + B → C) iletebilir.

3.Yüksek Sızdırmazlık Performansı ve Düşük Akış Direnci

Top, aşındırıcı ortamın sızmasını önlemek için floroplastik yuvaya sıkı bir şekilde oturur.

Yüksek akış hızına veya parçacıklı ortamlara uygun, düşük akış direnci katsayısına (yüksek Cv değeri) sahip düz kanal tasarımı (not: balatanın aşınma direnci dikkate alınmalıdır).
