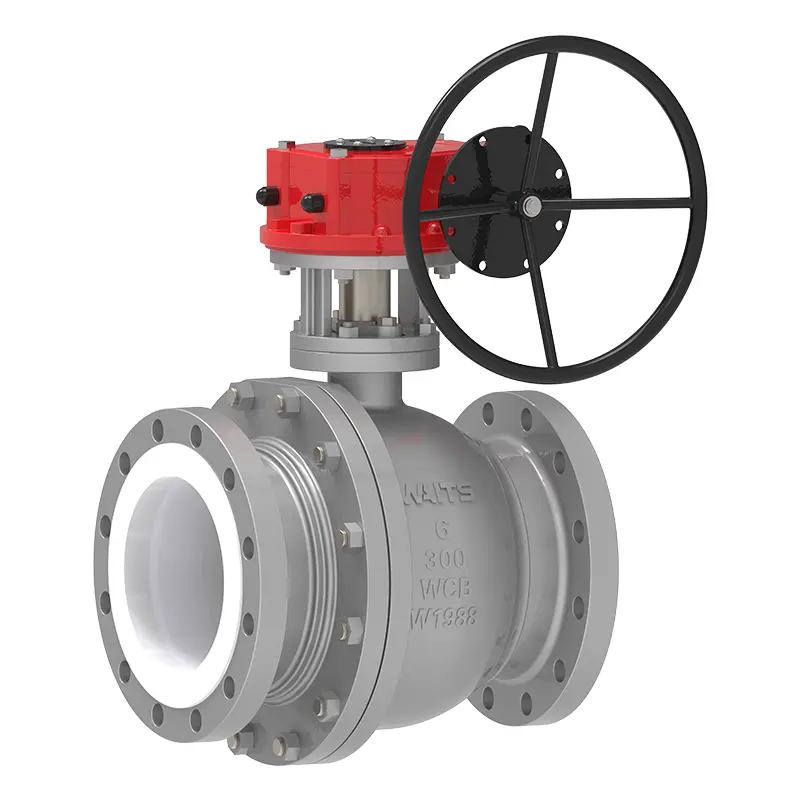

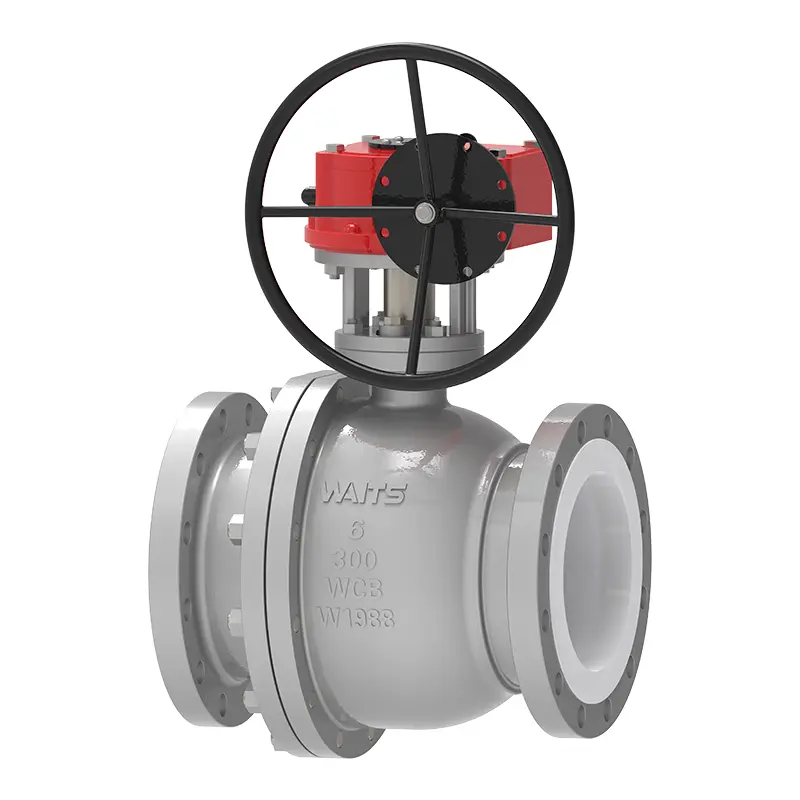

Dişli PTFE Kaplı Küresel Vana

Waits Valve, Çin'de profesyonel bir Dişli PTFE Kaplı Küresel Vana tedarikçisidir. Ürünümüz sağlam dişli aktarım hassasiyetine sahiptir, PTFE astarı korozyona dayanıklıdır, yapısı dayanıklıdır ve sızdırmazlık çok iyidir, bu da zorlu endüstriyel ortamlarda verimli akış kontrolü sağlayabilir! Waits Valve'in büyük ölçekli tedariki, hammadde maliyetini azaltır.

Talep Gönder

Ürün Açıklaması

Waits Valve yüksek kaliteli Dişli PTFE Kaplı Küresel Vana, dişli mekanizmasıyla tahrik edilen bir vanadır. Dişli şanzıman, yavaşlama ve tork artışı sağlayabilir ve el çarkı veya aktüatör ile kolayca çalıştırılabilir. Özellikle büyük kalibreli veya yüksek basınçlı durumlar için uygundur, daha fazla insan gücü tasarrufu sağlar ve manuel küresel vanalara kıyasla uzaktan kontrolü kolaylaştırır. Bilya ve valf yuvası genellikle güvenilir sızdırmazlık, düşük akış direnci ve hızlı açma/kapama özelliklerine sahip metal veya metalik olmayan malzemelerle (PTFE, metal sert conta gibi) kapatılır. Kimya, ilaç, gıda ve çevre koruma gibi endüstrilerde yaygın olarak kullanılmaktadır.

Dişli PTFE Kaplı Küresel Vana, basınç düşüşünü ve sıvı türbülansını en aza indirirken pozitif kapanmayı sağlamak için düz geçişli bir akış kanalına sahiptir. Bilya gövdeden bağımsız olduğundan kapalı konumda valf ekseni boyunca serbestçe hareket edebilir ancak mile göre dönemez. Kapalı durumdayken topa hat basıncı uygulandığında, top aşağı yöndeki koltukla teması sürdürmek için hafifçe aşağı yönde hareket eder ve böylece birincil sızdırmazlık elde edilir.

Kaplamalı küresel vanalar genellikle akış yönüne bakılmaksızın monte edilir ve ISO montaj pedleri nedeniyle otomatik üretime çok uygundur.

Özellikler:

1. Düşük emisyonlu gövde contası

Önceden sıkıştırılmış katı PTFE salmastra halkaları ve ayarlanabilir salmastra bileziği sayesinde düşük emisyonlar elde edilir. Bilya kapalı konumda gövdeden bağımsız olarak hareket edebildiğinden, gövde contası üzerindeki basınca bağlı yan yükler ortadan kaldırılarak binlerce döngüden sonra bile mükemmel gövde sızdırmazlığı sağlanır.

2. Patlamaya dayanıklı gövde

Dişli PTFE Kaplı Küresel Vana, üfleme yapmayan verimli bir gövde tasarımına sahiptir.

3. Anti-statik cihaz

Mil ile gövde arasındaki antistatik bağlantı yaylar sayesinde sağlanır.

4. Kendinden dengelemeli valf yuvası

Valf yuvası, yüksek veya düşük basınçtan bağımsız olarak her zaman minimum çalışma torkuyla güvenilir sızdırmazlık sağlayacak şekilde tasarlanmıştır.

5. Astar

Vakum uygulamalarına uygun, valfin içine sabitlenmiş saf PFA astarı.

Uygulama Standartları-Dişli PTFE Kaplı Küresel Vana
Tasarım Standartları	API 6D/API 608, BS5351
Flanş Standardı	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Bağlantı yöntemleri	RF
Test ve kabul	API 598, EN12266
Yapısal uzunluk	API6D/ASME B16.10/EN558
Basınç ve sıcaklık değerleri	ASME B16.34
Yanmazlık testi	/
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon önleyici tasarım	NACE MR 0175
Uygulama Dişlisi PTFE Kaplı Küresel Vana
Boyut	NPS 2″~ NPS 12″ DN50~ DN300
Basınç aralığı	PN16~PN40（1.6~4.0MPa）
Sıcaklık aralığı	PTFE-20°C~+180°C
Uygulama aralığı	Asit ve alkali çözeltilerin taşınması, kimyasal reaktör kontrolü, kanalizasyon/atık su arıtma, ilaç, deniz suyu vb.
Sürüş modu	Solucan
Valf gövdesi/valf kapağı	Dövme: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE kaplı Dökümler: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE kaplı
Sızdırmazlık yüzeyi	PTFE
Valf sapı	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Top	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE kaplı
Dolgu	Asbest grafit, esnek grafit, politetrafloroetilen, demir bazlı alaşım

Ürün Bakım Notları

1. Kuru taşlamayı ve aşınmayı önlemek için sonsuz dişliyi düzenli olarak yağlayın (lityum bazlı gres kullanın).

2. Şanzıman bileşenlerine zarar veren darbe yüklerini önlemek için çalışma sırasında el çarkını yavaşça döndürün.

3. Aşırı sıcaklık ve aşırı basınçla çalıştırma yasaktır (floroplastik, yüksek sıcaklıklarda deformasyona eğilimlidir).

4. Kapatma bakımı sırasında astarı hasar (kabarcık veya çatlak gibi) açısından inceleyin ve derhal değiştirin.

Ürün Avantajları

1.İşgücü Tasarrufu ve Verimli

Dişli, hızı azaltır ve torku artırır, böylece büyük çaplı valfler için çalışma kuvvetini önemli ölçüde azaltır.

2. Hassas Kontrol

El çarkı, hassas kontrol gerektiren senaryolara uygun olarak, açıklığın ince ayarının yapılması (örn. akış düzenlemesi) için birden fazla dönüş gerektirir.

3.Güvenilir Yapı

Şanzıman bileşenleri, aşınmaya dayanıklı ve uzun servis ömrüne sahip metal malzemelerden (bakır alaşımlı dişliler ve paslanmaz çelik miller gibi) yapılmıştır.
