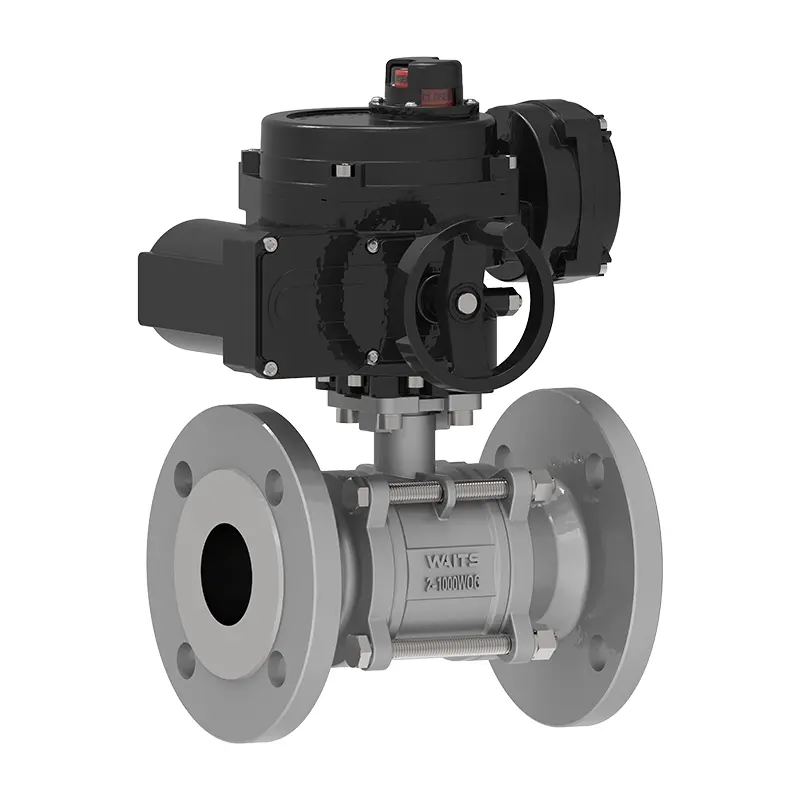

Elektrikli üç parçalı flanşlı yüzer bilyalı valf

Bekler Valf Elektrikli Üç Parçalı Flanşlı Yüzen Bilyalı Valf Dayanıklı, akıllıca kontrol edilir ve verimli akış otomasyonu elde eder. Satış öncesi teknik konsültasyon ve çözüm planlamasından satış sonrası kurulum, devreye alma, bakım ve onarıma kadar, Waits Valve, otomasyon uygulamalarını kolaylaştırmak için montaj braketleri ile iki parçalı bilyalı vanalar tasarlayabilir. Waits Valve tam bir tam döngü servis sistemi kurdu.

Talep Gönder

Ürün Açıklaması

Valf Valf Valf Elektrikli Üç Parçalı Flanşlı Yüzen Bilyalı Valf üç parçaya ayrılır ve standart elektrikli bilyalı valf tasarımını benimser. Boyut aralığı NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100'dür ve WOG çalışma basıncı CL150 ~ CL2500 PN10 ~ PN260'dır. Dişli uçlar, popo kaynak uçları, soket kaynak uçları ve tri-clamp bağlantıları dahil olmak üzere çeşitli uç bağlantıları ile tam bir üç parçalı bilyalı vanalar sunuyoruz.

Bekleme valfının benzersiz yapısı, sökülmeyi ve bakımı daha rahat hale getirir: top ve valf koltuğu, bakım zorluğunu ve maliyetini büyük ölçüde azaltan boru hattını sökmeden denetlenebilir ve değiştirilebilir. Sızdırmazlık performansı açısından, üç parçalı yapı daha düzgün bir basınç dağılımı sağlar ve bir sızdırmazlık etkisine sahipken, elektrikli tahrik modu otomatik kontrol gerçekleştirir. Bu valf genellikle yüksek valf bakım frekansı ve sıkı sızdırmazlık gereksinimlerine sahip endüstriyel boru hattı senaryolarında kullanılır.

Uygulama Standartları-Elektrikli Üç Parçalı Flanşlı Yüzen Bilyalı Valf
Tasarım Standartları	6d/Fire Fire 608, BS5351
Flanş standardı	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Bağlantı yöntemleri	RF
Test ve Kabul	Ateş 598, EN12266
Yapısal uzunluk	API6D/ASME B16.10/EN558
Basınç ve sıcaklık derecelendirmeleri	ASME B16.34
Fireproof testi	Ateş 6fa, Ateş 607
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon Karşıtı Tasarımı	NACE MR 0175

Uygulama-Elektrik Üç Parçalı Flanşlı Yüzen Bilyalı Valf
Boyut	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Basınç aralığı	CL150 ~ CL2500 PN10 ~ PN260
Sıcaklık aralığı	-20 ℃ ~ 400 ℃
Uygulama aralığı	Su, buhar, yağ, sıvılaştırılmış gaz, doğal gaz, kömür gazı, nitrik asit, asetik asit, oksitleyici ortam, üre, vb.
Sürücü modu	Hidrolik, pnömatik, elektrik, manuel ve solucan dişli iletimi.
Valf gövdesi/valf kapağı	Dikkat: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Döküm: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sızdırmazlık yüzeyi	Güçlendirilmiş PTFE, Para-Polifenilen (RPTFE, PPL), Metal
Valf gövdesi	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Top	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Çubuk	Asbest grafit, esnek grafit, politetrafloroetilen, demir bazlı alaşım

Çekirdek yapı ve çalışma prensibi

Valf gövdesi, cıvatalarla bağlanan sol, sağ ve ara bölümlerden oluşur ve bakım ve dahili bileşen değiştirme için hızlı bir şekilde sökülmeyi sağlar.

2. Top, sık sık çalışma döngüleri için uygun çift yönlü sızdırmazlık sağlayarak, ortam basıncı altında çıkış sızdırmazlık yüzeyine doğru kayar.

3. Akış düzenlemesi veya AÇIK/OFF fonksiyonları için 0-90 ° rotasyon kontrolünü destekleyen çeyrek dönüşlü bir elektrik aktüatörünü entegre eder, doğrudan endüstriyel kontrol sistemleriyle uyumludur.

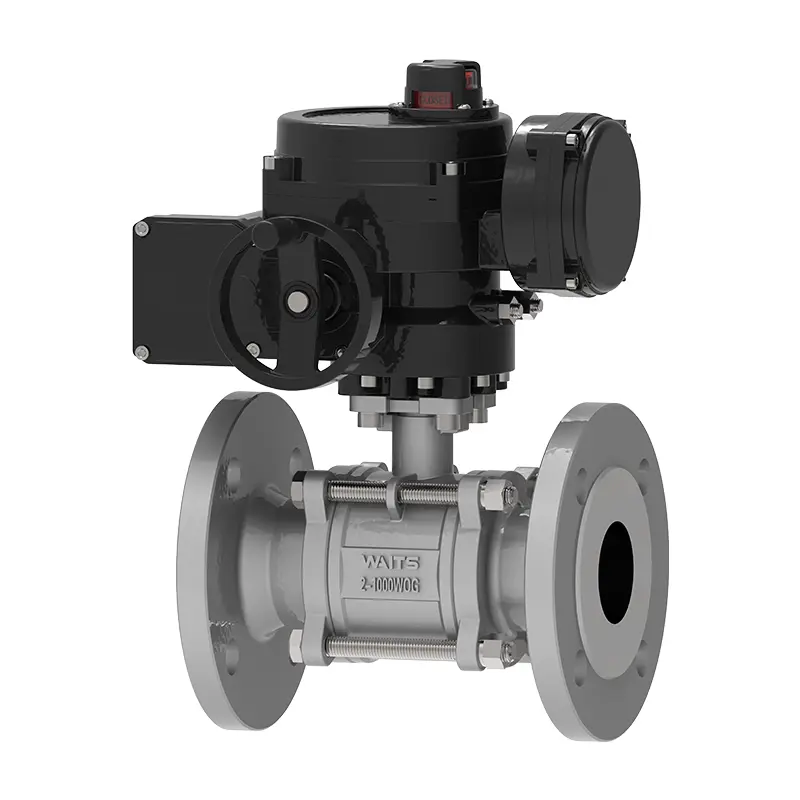

Electric Three Piece Flanged Floating Ball Valve
