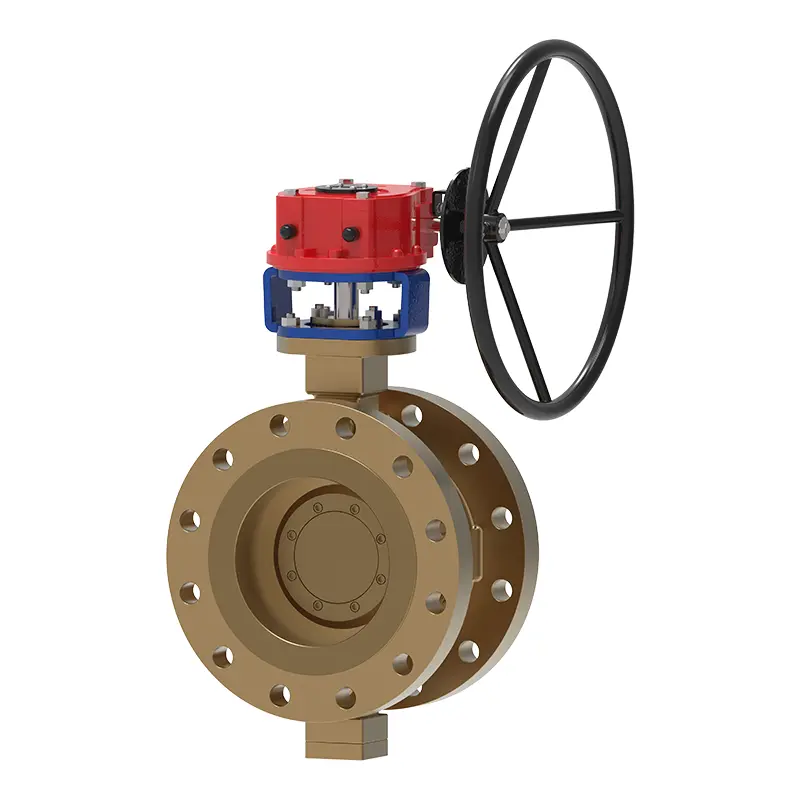

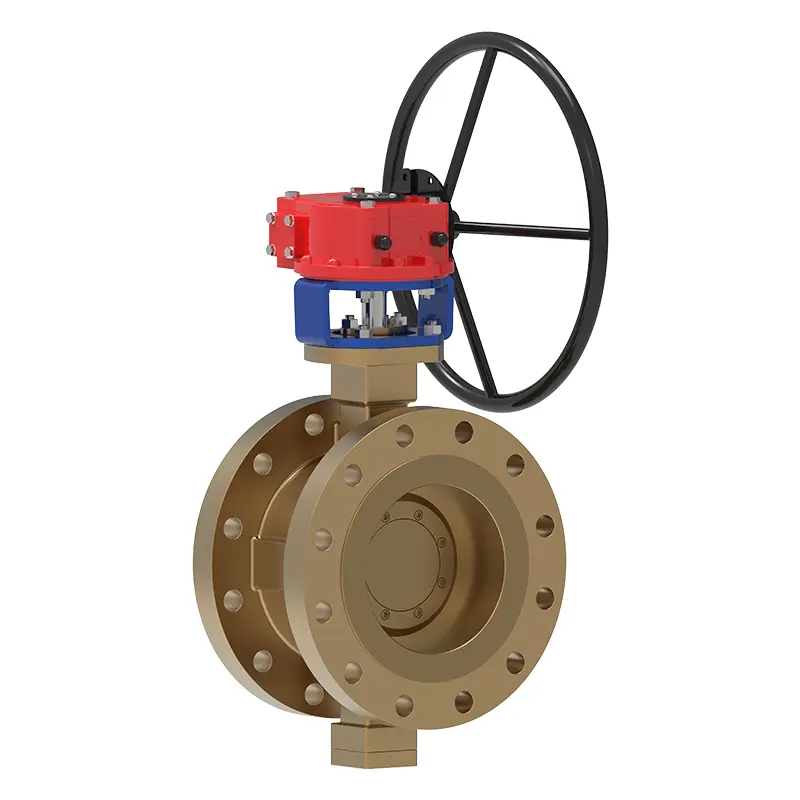

Bronz Üçlü Eksantrik Flanşlı Kelebek Vana

Waits Bronz Üçlü eksantrik Flanşlı Kelebek Vana, torku azaltmak ve servis ömrünü uzatmak için üçlü eksantrik tasarımı benimser. Alüminyum bronz valf gövdesi korozyona/yüksek sıcaklığa dayanıklıdır ve petrokimya/enerji sıvısı kontrolüne uygun flanş bağlantısı ve çoklu tahrik modlarıyla donatılmıştır. Bu üçlü eksantrik yapı sayesinde kelebek vana, açma ve kapama sırasında kelebek disk ile conta halkası arasında daima sıkı bir uyum sağlar.

Talep Gönder

Ürün Açıklaması

Waits vanaya hoş geldiniz, sizin için çeşitli ticari ve endüstriyel Bronz Üçlü eksantrik Flanşlı Kelebek Vana seçtik. Pabuç bağlantısı boru hattına montajı kolaylaştırır. HVAC, su arıtma ve kimyasal işleme için uygundur. Su ve kanalizasyon arıtma, madencilik, enerji üretimi, petrol, gaz ve petrol işleme, gıda imalatı, kimya ve plastik imalatı ve diğer birçok alan dahil olmak üzere hemen hemen tüm endüstriyel prosesler için uygundurlar.

Uygulama Standartları-Bronz Üçlü Eksantrik Flanşlı Kelebek Vana
Tasarım Standartları	API 609, EN593
Flanş Standardı	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
Bağlantı	RF, RTJ, FF
Test Kabulü	API 598 EN12266
Yapı Uzunluğu	API 6D ASME B16.10 EN558
Basınç ve Sıcaklık Değerleri	ASME B16.34
Yangın Testi	/
Düşük Sızdırmazlık Standardı	ISO 15848-1, API 622
Korozyon Önleyici Tasarım	NACE MR 0175

Uygulama-Bronz Üçlü Eksantrik Flanşlı Kelebek Vana
Boyut	NPS 2″~ NPS 80″ DN50~ DN2000
Basınç Aralığı	CL150~CL600 PN10 ~ PN100
Sıcaklık Aralığı	-15°~425°
Başvuru	Deniz suyu, tatlı su, buhar, petrol, doğalgaz, kimyasal hammaddeler, asit ve alkali sıvılar ve diğer ortamlarda, özellikle korozyon direnci, yüksek sıcaklık ve yüksek basınç ile çalışma koşullarında kullanılabilir.
Sürüş Modu	Manuel Kol, Dişli Kumandalı, Pnömatik Tahrikli, Elektrik Tahrikli
Valf Gövdesi/Vana Kapağı	Al - Bronz
Sızdırmazlık Yüzeyi	Esnek grafitli paslanmaz çelik veya Stellit
Valf Gövdesi	Paslanmaz Çelik 316, 304 veya yağışla sertleştirilmiş paslanmaz çelik,

Performans Özellikleri

Bronz Üçlü Eksantrik Flanşlı Kelebek Vana bir sürgülü vanadır. Kapı, merkezi şaftı ve merkez şaftına bağlı bir diski olan bir kelebek şeklindedir. Disk, valf gövdesinin içinde bulunur ve merkez mil, valf gövdesinin dışındaki tutamağa bağlanır. Üç eksantrik eksantrik kelebek vanaya aynı zamanda üçlü eksantrik merkez şaft vanası da denir. Kelebek plaka üzerine monte edilen kompozit paslanmaz çelik conta halkası, sızdırmaz bir tasarım sağlar.

Uygulamalar

Balast ve soğutma sistemleri için tasarlanmıştır.

Bronz Üçlü Eksantrik Flanşlı Kelebek Vana, petrol ve gaz operasyonlarında deniz suyu arıtımına uygun ve dayanıklıdır.

Tuzdan arındırma tesisleri

Liman altyapısı

Waits Bronze Üçlü Eksantrik Flanşlı Kelebek Vana, üçlü eksantrik yapısıyla sızdırmazlık performansında üstündür ve gaz ortamı için sıfır sızıntıyı garanti eden kendi kendini sıkan bir conta elde ederken yatak ve disk arasında minimum aşınma sağlar. Alüminyum bronz malzemenin kendisi sağlam bir korozyon ve aşınma direnci sağladığından, yüksek sıcaklıklara, korozyona ve aşınmaya karşı iyi bir direnç sunar; sert contalı yapılar ve korozyona dayanıklı ve aşınmaya dayanıklı alaşım malzemelerin yüzey kaplamasıyla daha da güçlendirilir ve bu da onu metalurji, enerji, petrol, kimyasallar ve aşındırıcı ortamları taşıyan boru hatları için su temini/drenajı gibi endüstrilerdeki korkunç ortamlar için uygun hale getirir. Üç eksantrik yapıyla tasarlanan valf gövdesi, rasyonel kuvvet dağılımı ve düşük çalışma torku sağlayarak manuel, sonsuz dişli, pnömatik veya elektrikli çalıştırma yöntemlerinde kolayca açılıp kapanmaya olanak tanır. Geniş bir akış alanı ve düşük akış direnci katsayısı sunan iyi tasarlanmış bir akış yolu ile boru hattındaki basınç kaybını en aza indirir, sistemin enerji tüketimini azaltır ve genel verimliliği artırır.

Bronze Triple Eccentric Flange Butterfly Valve
