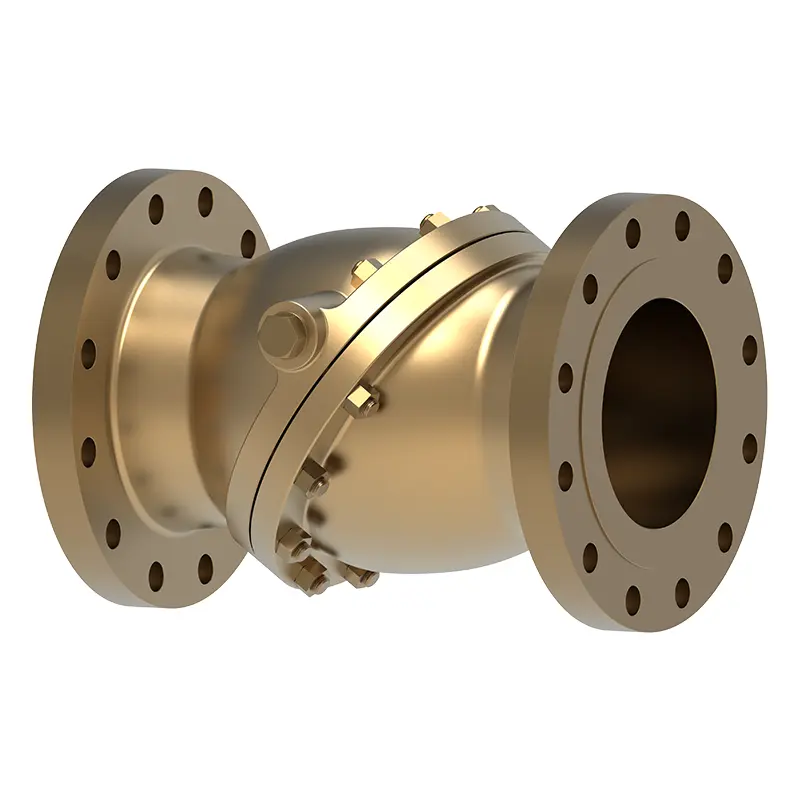

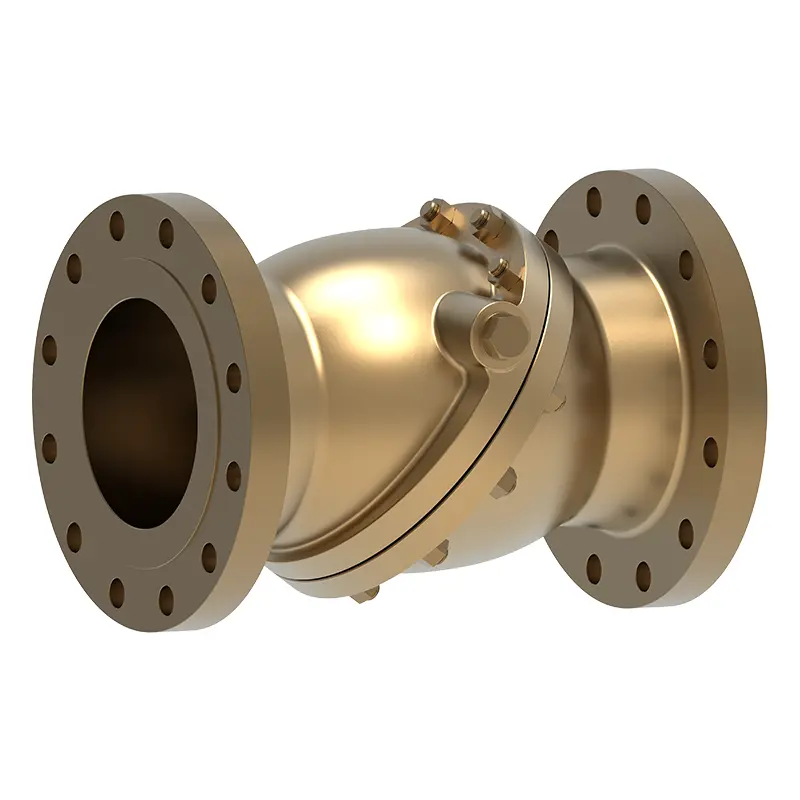

Bronz eğik disk çek valfı

Bronz eğik disk kontrol valfı, kolayca korozyona uğramayan yüksek kaliteli bronzdan yapılmıştır. Deniz suyu, tatlı su, soğutma sistemleri, gemi inşa mühendisliği, endüstriyel ekipman ve diğer alanlarda yaygın olarak kullanılmaktadır. Waits Valve, ISO9001 kalite yönetim sistemine uygundur ve tasarlanmış ve üretilen yüksek kaliteli valfler aşırı operasyonel zorluklara dayanabilir. 30'dan fazla ülkede enerji şirketlerinin uzun vadeli bir ortağı olduk.

Talep Gönder

Ürün Açıklaması

Bekler valf bronz eğik disk kontrol valfı, zarif yapı, yüksek kalite ve dayanıklılığa sahip tek yönlü bir kontrol cihazıdır. İleri akışta açılan ve ters akışta hızlı bir şekilde kapanan eğimli bir disk tasarımı benimser. Orta ve düşük basınçlı boru hattı sistemlerinde orta geri akışın önlenmesi için uygundur. Belirli ortamlarda en iyi maliyet etkinliğine sahiptir.
Bronz eğik disk kontrol valfı, sıvının tek yönlü kontrolünü elde etmek için eğimli bir disk yapısını benimser. Aşınmaya dayanıklı, korozyona dayanıklı ve yüksek mukavemetli bronzdan yapılmıştır. Sıvı akış stabilitesi için yüksek gereksinimlere sahip olan ve bazı hassas ekipmanların soğutma sistemleri, yüksek katlı binaların su temin sistemleri ve pompa çıkışları veya ortam olarak su veya yağlı su temini ve drenaj sistemleri gibi su çekiçinden kaçınması gereken boru hattı sistemleri için uygundur.

Uygulama Standartları-Bronz Diskli Disk Valfı
Tasarım Standartları	API 6D/API 594, BS1868
Flanş standardı	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Bağlantı yöntemleri	Rf, npt, fnpt
Test ve Kabul	Ateş 598, EN12266
Yapısal uzunluk	API6D/ASME B16.10/EN558
Basınç ve sıcaklık derecelendirmeleri	ASME B16.34
Fireproof testi	Ateş 6fa, Ateş 607
Düşük sızıntı standartları	ISO 15848-1, API 622
Korozyon Karşıtı Tasarımı	NACE MR 0175

Uygulama-Bronz Diskli Disk Çek Valfi
Boyut	DN50-DN1200, NPS 2 ＂48＂
Basınç aralığı	ANSI Sınıfı 150-Class 600, PN2.0-PN10.0MPA
Sıcaklık aralığı	-20 ℃ ~ 425 ℃
Uygulama aralığı	Deniz suyu, polikarbonat, polietilen, düşük yoğunluklu polietilen, aromatik hidrokarbonlar, sıvılaştırılmış doğal gaz (LNG)
Sürücü modu	Hidrolik, pnömatik, elektrik, manuel ve solucan dişli sürücüleri.
Valf gövdesi/valf kapağı	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Sızdırmazlık yüzeyi	Güçlendirilmiş politetrafluoroetilen, para-polifenilen (RPTFE, PPL), metal
Çubuk	Asbest grafit, esnek grafit, politetrafloroetilen, demir bazlı alaşımlar

Ürün avantajları
1. Bronz eğik disk kontrol valfi çift eksantrik disk tasarımını benimser ve kapanış işlemi sırasında valf koltuğu ve sızdırmazlık yüzeyi kademeli olarak temas eder, böylece gürültü ortadan kaldırılabilir. Geleneksel çek valfi kapatıldığında üretilen büyük gürültü ortadan kaldırılır ve bu da boru hatlarının ve ekipmanların servis ömrünü uzatır.
2. Mikro Elastik Metal Valf Koltuğu Tasarımı, bu tasarım sızıntıyı önleyebilir ve orta geri akışı önleyerek boru hattı sisteminin normal çalışmasına izin verebilir.
3. Eğimli disk yapısı, düşük akış direnci katsayısına sahip aerodinamik bir sıvı kanalı oluşturur, bu da ortam valften aktığında ve boru hattı sisteminin çalışma maliyetini azalttığında basınç kaybını büyük ölçüde azaltır.
4. Kelebek disk tasarımı açılmaya ve kapanmaya duyarlıdır, böylece valf orta akıştaki değişikliklere hızlı bir şekilde uyum sağlayabilir, zamanında açık ve kapanabilir ve geri akışı önleyebilir.
5. Aynı kalibrenin salıncak kontrol valfine kıyasla, bronz eğik disk kontrol valfi yaklaşık% 80 daha hafiftir ve valfimiz, boru hattı yükünü azaltan kurulum, sökme ve bakımda daha uygundur.
