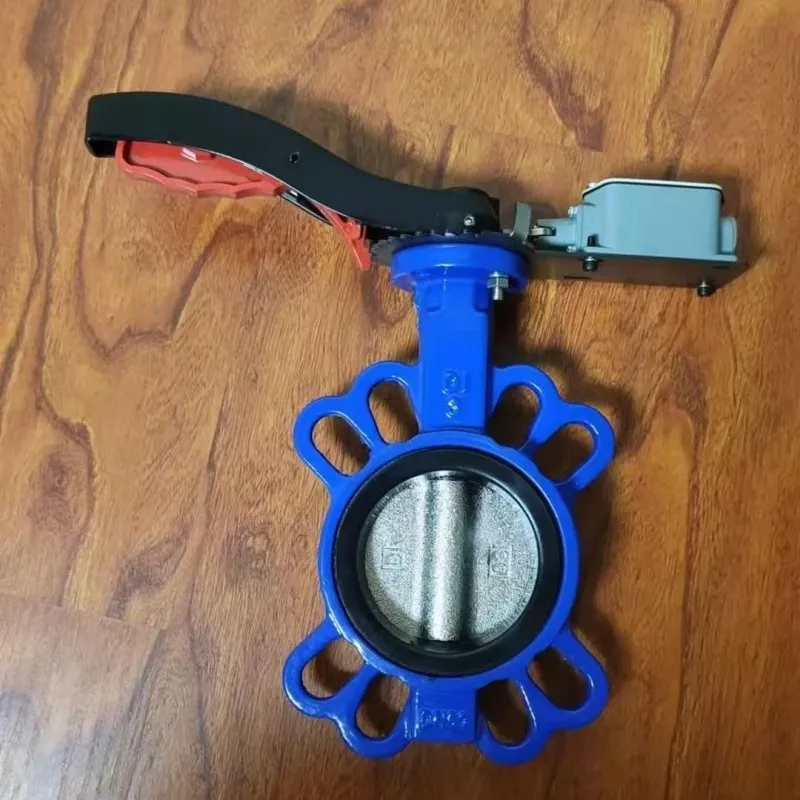

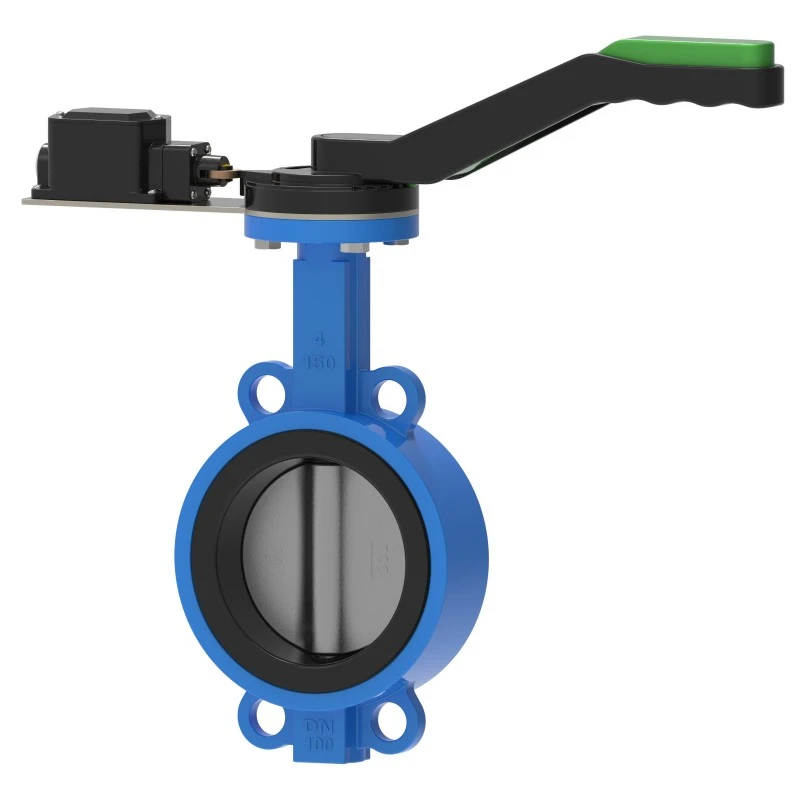

Kol Sinyali Tahrikli Wafer Kelebek Vana Dokunmatik Aktif

Waits Valve'in kollu tek aktüatörlü wafer kelebek vanası (dokunmatik aktivasyonlu), kompakt bir tasarım, mükemmel akış kontrol performansı ve uygun maliyetli bir fiyat sunarak onu endüstriyel boru sistemlerinde önemli bir düzenleme cihazı haline getirir. Bu kelebek vana serisi, manüel olarak çalıştırılan, kavramasız bir tasarım kullanır; manivela, kavrama veya fren gerektirmez ve şebeke voltajıyla manuel olarak çalıştırılabilir.

Özellikler ve Faydalar:

Geniş boyut yelpazesi

Geri dönüşü olmayan sonsuz dişli tahriki

Sezgisel mekanik konum göstergesi, valf konumunu doğru bir şekilde gösterir.

Standart modeller, yoğuşma önleyici ısıtıcı ve iki yardımcı limit anahtarıyla donatılmıştır. Koruma Derecesi: IP67

Manivelalı tek kumandalı gofret kelebek vana (dokunarak etkinleştirilen), iki boru flanşı arasına cıvatalanmış bir vanadır. Diski kendi ekseni etrafında 0° ile 90° arasında dönerek açma ve kapama kontrolü sağlar. Kompakt bir yapıya, hafifliğe (benzer boyuttaki bir sürgülü vananın yalnızca %30 ila %50'si) ve hızlı çalışmaya sahiptir. Temel tasarım özellikleri şunları içerir:

Gövde Malzemesi: Gri dökme demir (HT200/HT250), sünek demir (QT450-10) veya paslanmaz çelik. DN50'den DN600'e kadar çaplardaki borular için uygundur.

Bağlantı: Yerleşik bir flanşı yoktur ve uzun cıvatalar kullanılarak boru flanşları arasına sıkıştırılarak montaj alanından tasarruf edilir ve flanş hizalaması sağlanır.

Mühür Tipi:

Yumuşak Conta: Kollu tek aktüatörlü wafer kelebek vananın (dokunmatik aktivasyonlu) disk kenarı kauçuk veya PTFE conta ile kaplanmıştır. Oda sıcaklığındaki sızıntı, Sınıf VI'yı (≤%0,1 x DN) karşılar ve -20°C ile 150°C arasındaki sıcaklıklar için uygundur.

Performans Özellikleri

Tamamen açıkken, disk kalınlığı tek akış direncini temsil eder, basınç düşüşünü aynı spesifikasyondaki bir sürgülü vananınkinin 1/3'üne düşürür ve mükemmel akış düzenleme doğrusallığı sağlar.

Kollu tek aktüatörlü gofret kelebek vana (dokunmatik aktivasyonlu), sıfır sürtünmeyle açma ve kapamayı sağlamak için üçlü eksantrik bir yapı (HH44X gibi) kullanır ve servis ömrünü geleneksel kelebek vanalara göre 3-5 kat uzatır.

Uygulamalar

Kollu tek aktüatörlü gofret kelebek vana (dokunmatik aktivasyonlu), rafineri petrol ve gaz boru hatları (Sınıf 150-600) ve asit ve alkali depolama tankı giriş ve çıkışları gibi petrokimya endüstrisinde kullanılabilir.

Kazan besi suyu regülasyonu, soğutma kulesi sirkülasyon suyu kontrolü (DN200 ve üzeri için sert contalar tercih edilir).

Yüksek katlı binalarda yangın pompası çıkış geri akışının önlenmesi, merkezi klima su sistemleri.
