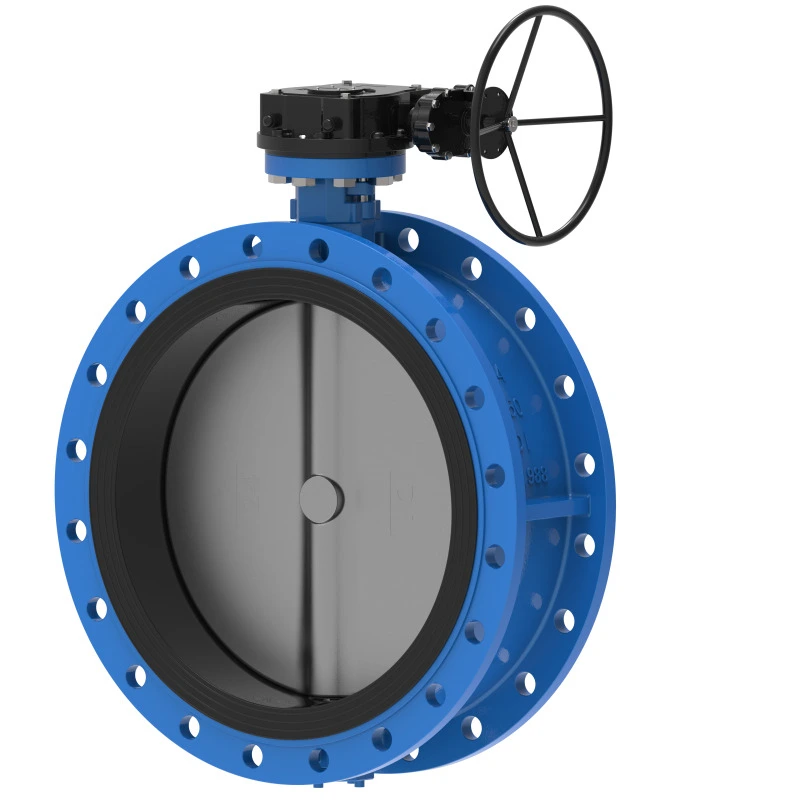

Dişli Flanşlı Konsantrik Kelebek Vana

Dişli Flanşlı Konsantrik Kelebek Vana farklı kurulumlar için özelleştirilebilir; dahili destek yuvası, dikey montajda diskin sarkmasını ve sızıntısını önler. DN2400'e (96") kadar mevcuttur.

Talep Gönder

Ürün Açıklaması

Büyük boyutlu Flanşlı Konsantrik Kelebek Vana, belediye su ve enerji santrali soğutma sistemleri için idealdir. Düşük akış dirençli tasarım, istikrarlı yüksek akış performansı sağlar. Güvenilir sızdırmazlık ve verimli, güvenilir çalışma için manuel, pnömatik veya elektrikli çalıştırma seçenekleri mevcuttur.

Uygulama Standartları

Tasarım Standardı	API 609, EN 593, BS 5155, GOST
Son Standart	ANSI B16.1 CL. 125LB ve B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ve PN16 AS 2129 Tablo D ve E BS 10 Tablo D ve E MSS SP44CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 ve PN16 ISO 7005 PN6, PN10 ve PN16
Muayene ve Test	API 598, IS0 5208, EN 12266-1, GOST
Yüz yüze	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Üst Flanş	ISO 5211

Başvuru

Çalışma Sıcaklığı	-45°C~150°C
Boyut	2"-80", DN50-DN2000
Çalışma basıncı / CWP	16BAR 10BAR
Kabuk	24BAR 15BAR
Fok	18BAR 10BAR
Hava Testi	6BAR 6BAR
Çalışma Ortamı	Balast ve sintine sistemi Kimyasal işleme Tuzdan arındırma tesisleri, Sondaj kuleleri, İçme suyu Kuru toz, Yiyecek ve içecek, Gaz tesisleri HAVC Madencilik endüstrisi, Kağıt endüstrisi, Kum işleme, Deniz suyu, Şeker endüstrisi Termo teknik su arıtma Atık su
Operatör	Kol, Dişli, Elektrik, Pnömatik vb.
Gövde Malzemesi	Dökme Demir, Sfero Döküm, Karbon Çelik, Paslanmaz Çelik, AL-Bronz vb.
Disk	Dökme Demir, Sfero Döküm, Karbon Çelik, Paslanmaz Çelik, AL-Bronz
Kök	2CR13 F304 F316 F51 F53 Monel K500
Koltuk	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Doğal kauçuk
