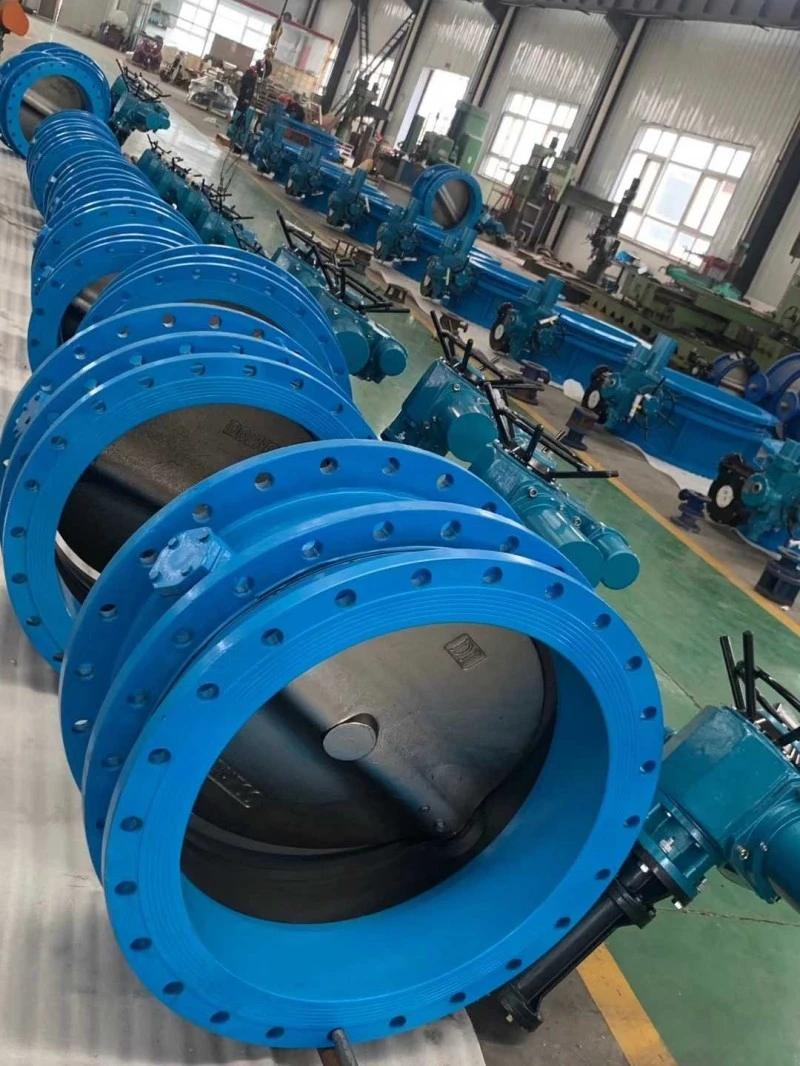

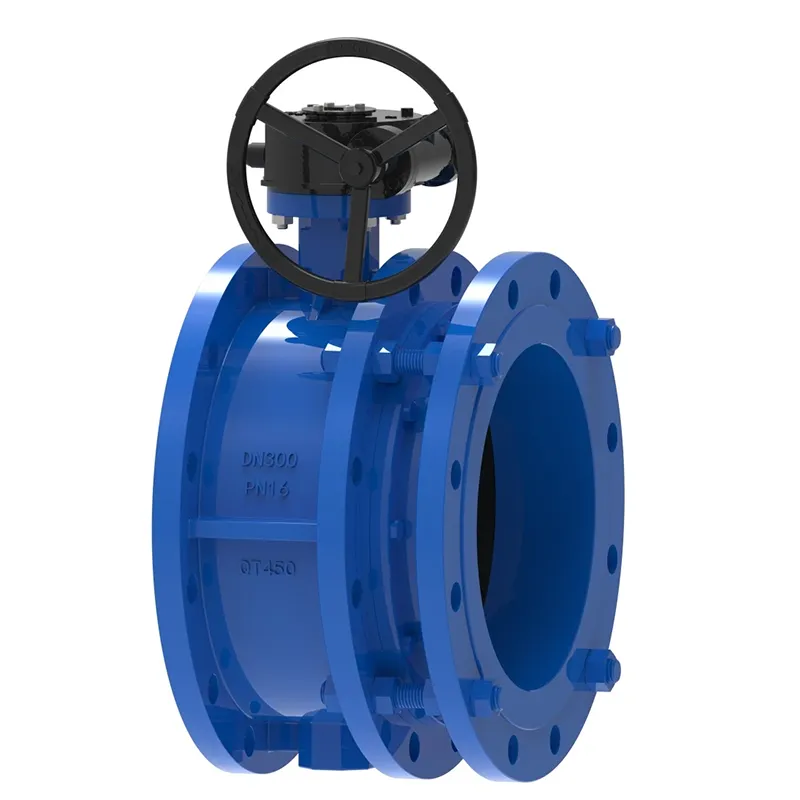

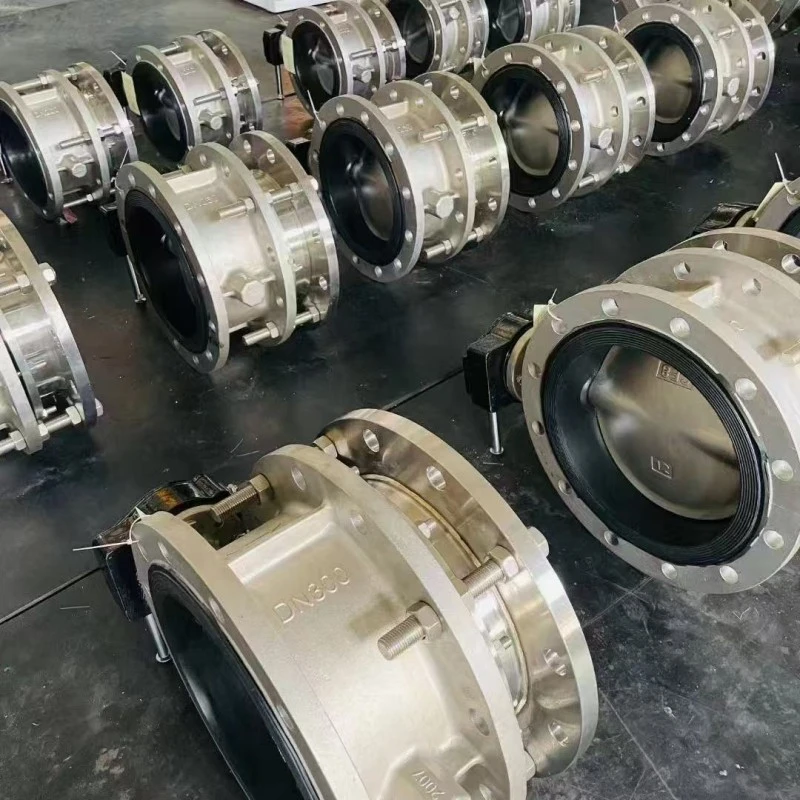

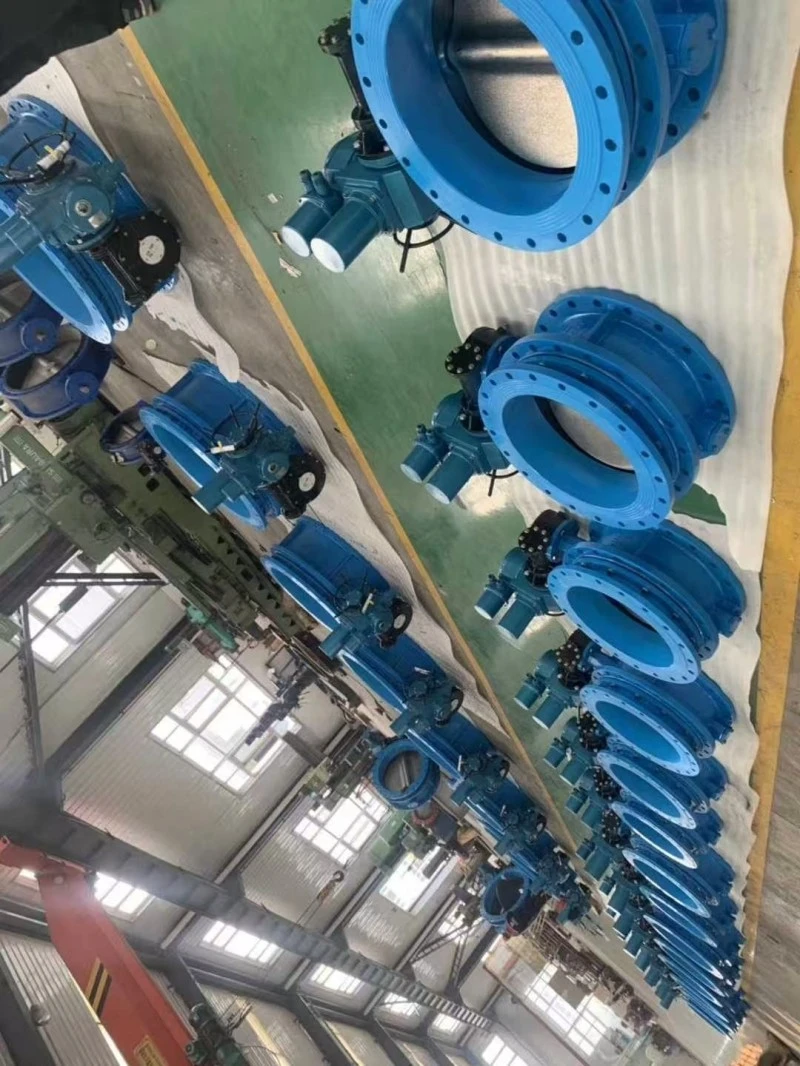

Kompansatör Konsantrik Kelebek Vana

Gelişmiş Teleskopik eşmerkezli kelebek vananın kelebek plakası boru hattının çap yönünde monte edilir. Teleskopik kelebek vana gövdesinin silindirik kanalında disk şeklindeki kelebek plaka 0° ile 90° arasında dönüş açısı ile eksen etrafında dönmektedir. 90° döndürüldüğünde vana tamamen açıktır. Petrol, kimya, gıda, ilaç, tekstil, kağıt yapımı, enerji, su temini ve drenajda, akışı düzenlemek, ortamı kesmek ve boru hattının termal genleşmesini ve daralmasını telafi etmek için gaz boru hatlarında kullanılan ≤ 80 ≤ sıcaklıklar için uygundur.

Avantajları:

Teleskopik konsantrik kelebek vana (belirli bir uzunluk aralığında uzayabilen yapıya sahip) vananın sökülmesini kolaylaştırmakla kalmaz, aynı zamanda boru hattı stresini azaltır ve vanayı korur. Aynı zamanda kelebek vanaların ve genleşme derzlerinin montaj yöntemini de sıkıştırarak alanı daha kompakt hale getirir. Normalde bu tip vanalar özel bakım gerektirmez ve yalnızca genleşme ve daralma parçalarının sızıntı ve ayrılma açısından düzenli olarak gözlemlenmesini gerektirir.

Teleskopik eşmerkezli kelebek vananın kurulum yönteminin büyük avantajları vardır, çünkü yalnızca genleşme derzinin sökülmesi gerekir, bu da çok fazla bakım alanı tasarrufu sağlar ve valf gerektirmeyen bakım sağlar (kelebek vanalar daha ağırdır, genleşme derzleri daha hafiftir ve iş yoğunluğu daha düşüktür).

Kurulum önlemleri:

1. Boru hattı inşaat sahasında sökülmüş genleşme flanşlı kelebek vanaların sökülmesi kesinlikle yasaktır; Teleskopik kelebek vananın sahada tekrar tekrar uzatılması veya kısaltılması kesinlikle yasaktır.

2. Genleşme vanasının her iki ucundaki borular eşmerkezli olmalı ve boruların üzerindeki iki flanş yüzeyi paralel olmalıdır;

3. Flanş tespit civataları simetrik olarak sıkılmalıdır ve flanş tespit civatalarını tek taraftan kuvvet uygulayarak sıkmayın;

4. Genleşme borusu vananın arkasına monte edilmiştir;

5. Genleşme vanasının genleşme kısmı boru hattının köşesine veya ucuna monte edilmemelidir.

6. Genleşme flanşı kelebek vanası kurulumdan önce düz bir şekilde yerleştirilmeli ve istenildiği gibi çarpılmamalıdır;

7. Teleskopik eşmerkezli kelebek vananın yapısal uzunluğu fabrikadaki minimum uzunluktur ve kurulum sırasında kurulum uzunluğuna (yani tasarım uzunluğuna) çekilir;

Boru hatları arasındaki uzunluk, genleşme kelebek vanasının kurulum uzunluğunu aştığında, lütfen boru hattı aralığını ayarlayın ve hasar görmesini önlemek için genleşme vanasını zorla çekmeyin;

9. Teleskopik eşmerkezli kelebek vananın kelebek vanası herhangi bir pozisyonda monte edilebilir. Sıcaklık kompanzasyonu için kullanıldığında boru hattı montajı tamamlandıktan sonra genleşme valfi genleşme borusunun dışarı çekilmesini önlemek için boru hattı ekseni boyunca her iki uca braketler takılmalıdır. Braketin destek kuvveti aşağıdaki formüle göre hesaplanır ve çalışma sırasında braketin çıkarılması kesinlikle yasaktır;

Nasıl seçilir:

Teleskopik eşmerkezli kelebek vananın yapısal formu iki tipe ayrılmıştır: eşmerkezli teleskopik kelebek vana ve eksantrik teleskopik kelebek vana. Farklı çalışma mekanizmalarına göre sonsuz dişli tahrikli teleskopik kelebek vanalara, pnömatik teleskopik kelebek vanalara ve elektrikli teleskopik kelebek vanalara ayrılabilir.

Farklı sızdırmazlık malzemelerine göre yumuşak contalı teleskopik kelebek vanalara ve metal sert contalı teleskopik kelebek vanalara ayrılmıştır.

Teleskopik konsantre kelebek vanalar tipik olarak T>80 °C sıcaklığa sahip temiz su boru hatları için kullanılır ve boru hatları aşındırıcı değildir. Sert sızdırmaz teleskopik kelebek vanalar, T> 425 ° C sıcaklıktaki buhar ısı transfer boru hatlarında yaygın olarak kullanılır. Bu nedenle teleskopik kelebek vana seçerken doğru seçimi yapabilmek için ortamı, sıcaklığı, basıncı vb. netleştirmek gerekir.
