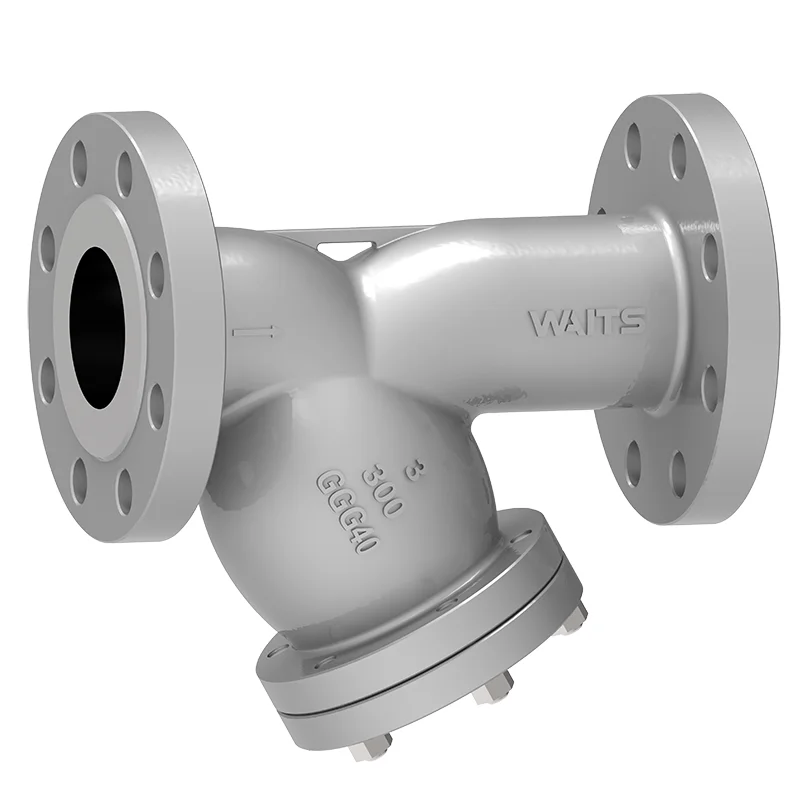

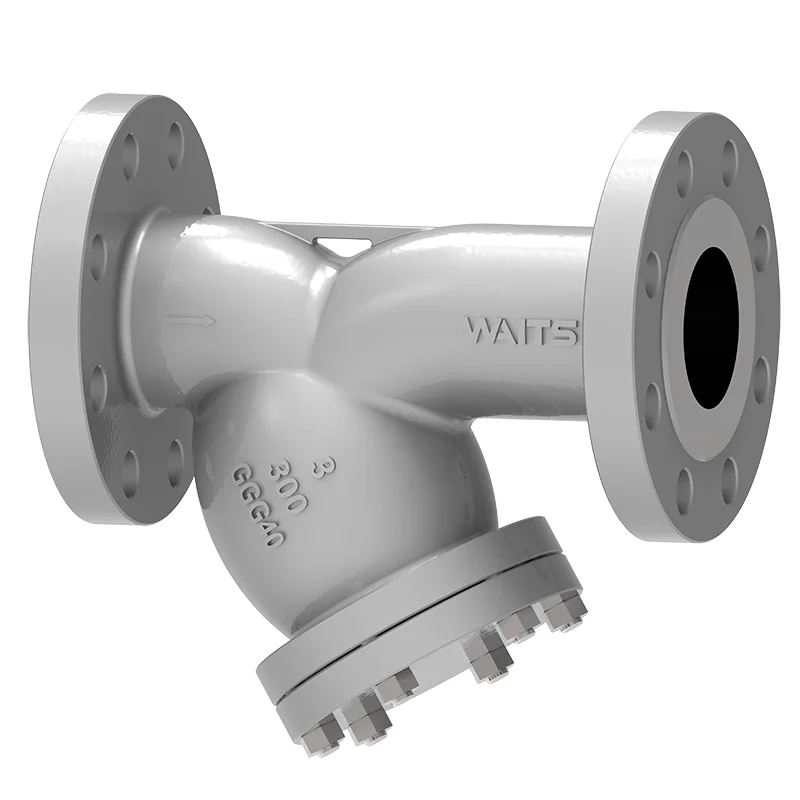

Sünek demir y-strainer

Bekler valf sünek demir y-strainer, boru hattı sistemini korumak için tek parça yüksek mukavemetli ve yüksek kaliteli sünek demir kabuğu kullanır. Ekibimiz tarafından tasarlanan Y tipi, düşük basınç kaybı olan safsızlıkları etkili bir şekilde filtreleyebilir. Endüstriyel ve sivil boru hatlarında çalışırken, bu ürünü size çok yararlı ve yararlı olarak düşüneceksiniz!

Talep Gönder

Ürün Açıklaması

Bekler Valf Demir İzolasyon Dengesi Sünek Y-Strainer, partikül maddeyi filtrelemeye yardımcı olur. Y tipi filtre, PT noktalarını, egzoz bağlantı noktalarını ve aksesuarları bağlamak için birden fazla dişli arayüz içerir. Ek olarak, aynı zamanda entegre bir paslanmaz çelik delikli filtre ile birlikte gelir. Bu titiz tasarım, huzurunuzun temelidir!

Çalışma prensibi

Sıvı, boru hattından bekleyen sünek demir y-strainer girdiğinde, önce "Y" şeklinde boşluğa akar. Filtrenin hareketi altında, filtrenin dışına safsızlıklar kesilirken, temiz sıvı filtreden filtre çıkışına geçer ve boru hattında akmaya devam eder. Filtreleme işlemi devam ettikçe, filtre yüzeyinde safsızlıklar kademeli olarak birikir. Filtre bir dereceye kadar tıkandığında, filtre girişi ve çıkış arasındaki basınç farkı artacak ve sıvının normal akışını etkileyecektir. Şu anda, filtrenin temizlenmesi veya değiştirilmesi gerekiyor.

Uygulama Standartları-Düzenli Demir Y-Strainer
Tasarım Standartları	API 6d, EN1074
Flanş standardı	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Bağlantı	NPT, RF, FF, RTJ, BW, SW
Test Kabulü	Ateş 598 EN12266
Yapı uzunluğu	API6D/ASME B16.10/EN558
Basınç ve sıcaklık derecelendirmeleri	ASME B16.34
Yangın testi	6FA Yangın Flight607
Düşük Sızıntı Standardı	ISO 15848-1, API 622
Korozyon Karşıtı Tasarımı	NACE MR 0175
Uygulama-dütte Demir Y-Strainer
Boyut	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Basınç aralığı	CL125 ~ CL150 PN10 ~ PN25
Sıcaklık aralığı	-20 ℃ ~ 300 ℃
Başvuru	Soğuk su, sıcak su (sıcaklık genellikle ≤120 ℃, dökme demirin termal stabilitesine dikkat edilmelidir); Yurtiçi su, endüstriyel dolaşım su, yangın suyu, basınçlı hava (dökme demirin aşırı basıncını önlemek için basınç ≤1.6MPa olmalıdır); Korozif olmayan gaz (azot, karbondioksit, vb.); Yağlama yağı, hidrolik yağ (gergin olmayan korozif yağ, sızdırmazlık doğrulanmalıdır); Düşük viskoziteli yakıt (dizel, güçlü çözücülerle uzun süreli temastan kaçınılmalıdır).
Valf gövdesi	Dökme demir
Filtre	F304, F304L, F316, F316L, galvanizli demir tel, bakır tel

Performans özellikleri

Beklemek sünek demir y-strainer, adını süzgeç içindeki pürüzsüz sıvı akışını sağlamak ve akış direncini azaltmak için tasarlanmış "Y" şekilli yapısından alır. Tipik olarak, flanş veya dişli bağlantılar gibi çıkarılabilir bir tasarıma sahiptir, sadece ilgili bağlantıları söküldüğünde filtre ekranının kolay temizlenmesine veya değiştirilmesine izin verir. Basit bir yapı ve esnek kurulum seçenekleriyle, bu süzgeç, boru hattı düzenlerine göre yatay veya dikey olarak monte edilebilir. Ayrıca, çıkarılabilir tasarımı uygun bakımı kolaylaştırır: operatörler, özel aletler olmadan temizlik veya ekran değiştirme için süzgeçi kolayca sökebilir, böylece hem bakım maliyetlerini hem de karmaşıklığı azaltabilir.

Ductile Iron Y Strainer
