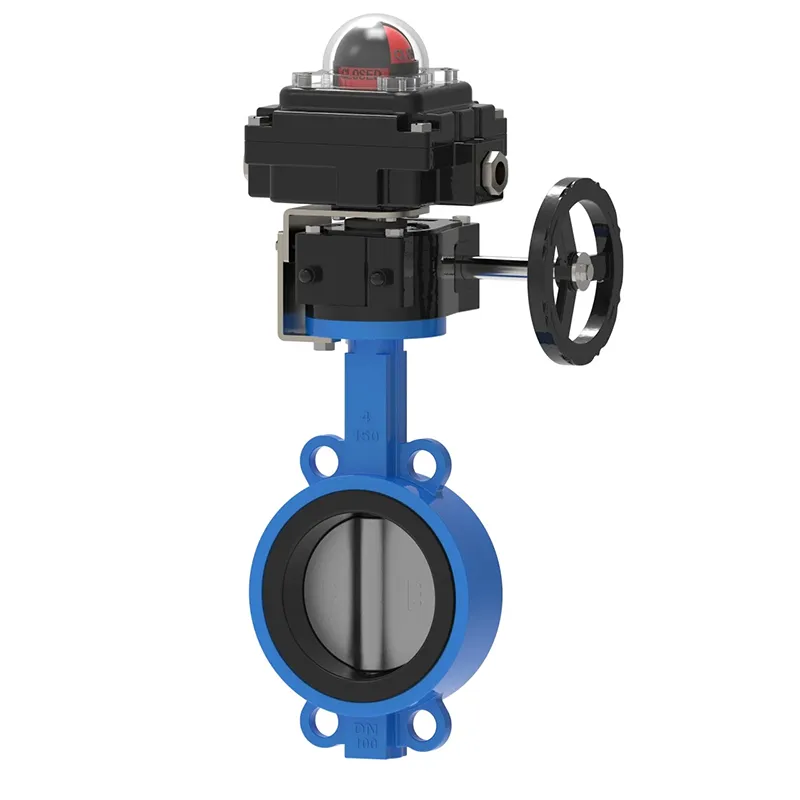

Limit Switchli Kelebek Vana

Fabrikalar ve süreçleri giderek daha karmaşık hale geldikçe ve gerçek zamanlı sistem geri bildirimine daha fazla bağımlı hale geldikçe, birçok müşteri hem manuel hem de otomatik valfler için giderek daha fazla elektriksel geri bildirim talep ediyor. Her vana farklıdır, dolayısıyla Waits vana modifikasyonu Limit Anahtarlı Kelebek Vana, numune vanalara ve gerekli anahtar kutularına göre özelleştirilmiş hizmetler sağlayacaktır.

Avantaj

Düşük maliyetli valf konumu gösterge ürünü

Sıcakta eriyen yapışkan kabartma tozu kaplama kabuğu

2 kanallı tek kutuplu çift atışlı (SPDT) mekanik anahtar, nominal akım 16 amper

Açıkça görülebilen küresel gösterge ışığı aracılığıyla açma/kapama durumunu belirtebilirsiniz

Kamın ayarlanması kolaydır ve yerinde kalibrasyon basittir. Hiçbir alet gerekmez.

İki adet 1/2 inç NPT kablo kanalı arayüzü

Limit Anahtarlı Kelebek Vana, 8 inç'e kadar küresel vanalar ve kelebek vanalar için uygun bir manuel limit anahtarıdır. Valf, ISO5211 standardına uygundur, NEMA 4X derecelendirmesini karşılar ve yerleşik bir kilitleme cihazıyla donatılmıştır. Standart SPDT 10 amper @ 120VAC limit anahtarı.

Limit anahtarı, bir aktüatörü bir elektrik anahtarına mekanik olarak bağlayan elektromekanik bir cihazdır. Limit anahtarı, bir nesnenin hareketinden güç alan bir kontrol cihazıdır. Kısacası limit anahtarları diğer nesnelerin hareketini izleyebilir.

Mekanik limit anahtarları yüksek doğruluk ve tekrarlanabilirliğe sahiptir. Kontak sensörleri endüstriyel işlemlerde nesnelerin varlığını ve konumunu tespit etmek için kullanılır.

Limit anahtarlarının türleri genellikle dört kategoriye ayrılır: bıyık tipi, silindir tipi, kaldıraç tipi ve piston tipi. Normalde açık, normalde kapalı veya her ikisi olarak yapılandırılmışlardır. Bazı uygulamalarda limit anahtarların yerini yakınlık sensörleri almıştır.

Limit anahtarı koluna (veya pistonuna) bir nesne temas ettiğinde, kontak etkinleştirilene kadar kol önceden belirlenmiş bir mesafeye hareket edecektir. Aşırı hareket, kolun önceden belirlenen hareket mesafesinin ötesine geçmesini ifade eder. ana noktalar.

Limit anahtarının özellikleri

Limit Anahtarlı Kelebek Vana özel işlemler için tasarlandığından, her limit anahtarının uygulamaya göre kalibre edilmesi gerekir. Limit anahtarının hedef uygulamanızla uyumluluğunu değerlendirmek için lütfen aşağıdaki parametreleri inceleyin.

Kabuk: Döküm alüminyum: O-halka conta

Opsiyonel 304 ve 316 paslanmaz çelik yapılar

Kaplama: Polyester toz kaplama (saat)

O-ring: Nitril kauçuk (standart) -25 °C -85 °C (saat)

Ortam türü: 4, 4X, IP67

Patlamaya dayanıklılık sınıfı: Cl 1 bölge 1, Ex d IIC T6 Gb

Bölgesel sınıflandırma: Nema 4, Nema 7

Bağlantı elemanı: Paslanmaz çelik

Eksen: Namur paslanmaz çelik

İki adet yarım inç NPT dişi

Terminal bloğu kontakları: 8

Çalışma voltajı: 120VAC, 12VDC, 24VDC

Montaj braketi: MB – 3,4:30 x 80, 130 H: 20, 30 (paslanmaz çelik)

Sıcaklık aralığı: -20°C -85°C

Sensörler: CROUZET mekanik anahtar (standart), yakınlık anahtarı (isteğe bağlı)

Model: IP-67 (N4), ALS-500M (Patlamaya dayanıklı)
