Uzatılmış Gövdeli Dişli Flanşlı Kelebek Vana, Gömülü ve Yalıtımlı Endüstriyel Boru Hattı Sistemlerinin Çalışma Engellerini Nasıl Çözer?

1. Komple Yapısal Kompozisyon ve Temel Çalışma Prensibi

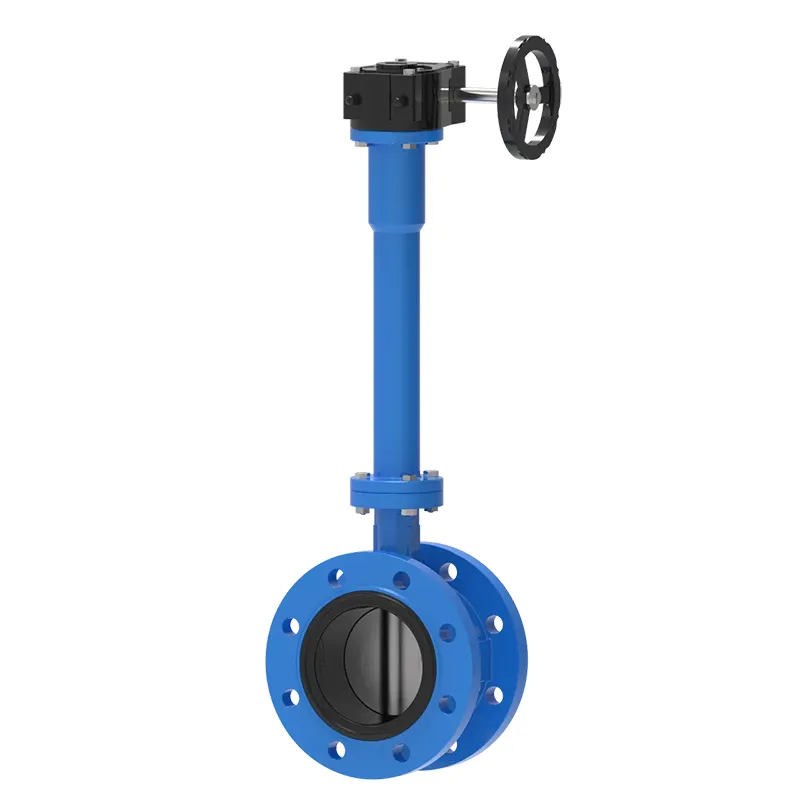

1.1 Flanş, Uzatılmış Mil ve Dişli Tahrikinin Bölünmüş Bileşen Düzeni

Üç temel fonksiyonel modül tüm vana gövdesini oluşturur ve her biri sırasıyla bağımsız boru hattı bağlantısı, tork iletimi ve akış düzenleme görevlerini üstlenir. Çift flanşlı vana gövdesi, eşleşen boru hattı flanşlarıyla sert sızdırmazlık bağlantıları oluşturan tam yüzlü cıvatalı bağlantı formunu benimser ve uzun süreli basınç dalgalanması altında wafer vanaların gevşek kelepçelenmesinden kaynaklanan orta düzeyde sızıntı riskini ortadan kaldırır. Uzatılmış gövde tertibatı, dişli çalıştırma el çarkını erişilebilir zemine veya ekipman platformuna uzatarak çalışma konumunu gömülü veya yalıtımlı valf gövdesi kısmından ayıran, sıradan kelebek vanalarla karşılaştırıldığında en farklı parçadır.

Uzatılmış gövdenin üstüne monte edilen sonsuz dişli redüksiyon kutusu, büyük çaplı disk dönüşü için gereken büyük torku, operatörler için fiziksel iş yoğunluğunu etkili bir şekilde azaltan hafif el çarkı çalışma kuvvetine dönüştürür. Dişli kutusunun içindeki hassas sonsuz vida ve sonsuz dişli çark yapısı, diski yardımcı konumlandırma armatürleri olmadan herhangi bir açılma açısında kilitleyebilir ve uzun süreli boru hattı çalışması için kararlı sabit akış düzenleme durumunu gerçekleştirebilir. Uzatılmış gövde içindeki tüm şanzıman parçaları, binlerce açma ve kapama döngüsünden sonra şanzıman kayması olmadan el çarkı dişlisi ile dahili kelebek disk arasında senkronize dönüş sağlayan entegre spline bağlantısını benimser.

• Çift flanşlı sert bağlantı, basınç dalgalanmaları altında genel sızdırmazlık stabilitesini artırır
• Özelleştirilebilir uzatılmış gövde, çalışma noktasını gömülü/yalıtılmış alanın dışına aktarır
• Sonsuz dişli redüksiyonu, büyük kalibreli boru hattı düzenlemesi için çalışma torkunu azaltır
• Entegre spline gövde yapısı şanzıman kayma arızası riskini ortadan kaldırır

1.2 Orta Durdurma ve Akış Düzenleme Mekanizması

Uzatılmış gövdenin alt ucuna sabitlenen dairesel kelebek disk, boru hattı kesitinin tam açılmasını, kısmi kısılmasını ve tam kapanmasını tamamlamak için dikey merkezi eksen etrafında 90 derece döner. Disk orta akış yönüne paralel döndüğünde boru hattı engelsiz bir geçiş oluşturur; Akış yönüne dik olarak döndüğünde, diskin dış kenarı, sıvı, gaz ve karışık ortamların sıfır sızıntıyla durdurulmasını sağlamak için valf gövdesi içindeki elastik sızdırmazlık halkasına sıkı bir şekilde oturur. Açı ölçeğine sahip dişli kutusu, diskin dönüş açısını 0-90 derece arasında doğru bir şekilde ayarlayabilir ve basit kollu valflerin yalnızca iki durumlu anahtar kontrolü yerine sürekli doğrusal akış regülasyonunu gerçekleştirebilir.

Uzatılmış gövde, valf gövdesi ve uzatılmış manşonun birleşim yerinde çok katmanlı salmastra sızdırmazlık bileşenleri ile donatılmıştır; bu, boru hattı ortamının gövde boşluğu boyunca dişli tahrik alanına doğru yukarıya doğru sızmasını önleyerek dişlinin paslanmasını ve çalışma parçalarının orta derecede kirlenmesini önler. Salmastra seti, daha sonraki bakım sırasında vananın tamamını boru hattından çıkarmadan değiştirilebilir, bu da sökülmesi zor olan gömülü vanaların yerinde onarım işini büyük ölçüde basitleştirir.

2. Gövde, Gövde ve Sızdırmazlık Bileşenleri için Malzeme Uyum Standartları

2.1 Farklı Ortam Ortamları için Valf Gövdesi ve Disk Malzemesi Sınıflandırması

Malzeme kalitesi seçimi, belirli ortam sıcaklığı ve korozyon koşulları altında vananın uzun vadeli istikrarlı çalışma döngüsünü doğrudan belirler. Epoksi kaplamalı sünek demir vana gövdesi, nötr su orta erozyona karşı iyi direnç ve düşük üretim işleme zorluğu ile belediye su temini, yangından korunma ve soğutma suyu boru hatlarında yaygın olarak kullanılmaktadır. Karbon çeliği WCB gövdesi, yüksek sıcaklıkta buhar ve yağ taşıma boru hatları için uygundur ve 425 ° C'ye kadar orta sıcaklıkta sabit mekanik gücü korur. Paslanmaz çelik CF8/CF8M gövde, kimyasal asit-baz karışımı ortam ve kıyı tuzu içeren su boru hatlarına uyum sağlayarak, klorür iyonlarının neden olduğu çukurlaşma korozyonuna karşı direnç gösterir.

Farklı metal temas yüzeyleri arasında elektrokimyasal korozyonu önlemek için kelebek disk malzemesinin valf gövdesinin korozyon direnci sınıfıyla tutarlı olması gerekir. Paslanmaz çelik kaplama diski, aşındırıcı ortam çalışma koşulları için yapılandırılmıştır; deniz organizmalarının yapışmasını ve elektrolitik korozyon hasarını önlemek amacıyla deniz suyu sirkülasyon boru hatları için bronz alaşımlı disk seçilmiştir. Tüm metal döküm boşlukları, döküm sırasında oluşan iç deformasyon gerilimini ortadan kaldırmak ve alternatif soğuk ve sıcak ortam altında valf gövdesinin çatlamasını önlemek için şekillendirme sonrasında gerilim giderme işleminden geçer.

2.2 Uzatılmış Mil ve Dişli Kutusu İç Şanzıman Malzemesi Standartları

Uzatılmış gövde, uzun süreli açma ve kapama döngülerinde tekrarlanan burulma yükünü taşır; bu nedenle, tork iletimi sırasında gevşemeyi ve kırılmayı önlemek için sıkı sertlik kontrolü ile yüksek mukavemetli paslanmaz çelik 410 veya alaşımlı çelik 4140 malzemeler benimsenmiştir. Uzatılmış gövdenin dış koruyucu manşonu, pas önleyici kaplamalı dikişsiz çelik boru kullanır, yeraltı toprak nemini ve boru hattı ısı yalıtım buharının tork iletim çekirdek şaftıyla temas etmesini engeller, uzun yıllar boyunca yeraltına gömülü olan uzatılmış gövde düzeneğinin servis ömrünü büyük ölçüde uzatır.

Dişli kutusunun içindeki solucan ve sonsuz dişli çarkı, örgü dönüşü sırasında kendinden yağlamalı sürtünme çifti oluşturan ve düzenli gres bakım sıklığını azaltan, karbon çeliğiyle eşleşen bronz alaşımlı sonsuz yapıya sahiptir. Dişli kutusu kabuğu, hafif ve güçlü oksidasyon direncine sahip dökme alüminyum alaşımı kullanır; bu, uzun süreli dış mekana maruz kalma veya yeraltı tonoz yerleşiminden sonra el çarkının dönüşünü engellemek için ağır pas tabakası üretmeyecektir.

3. Gömülü ve Yalıtımlı Boru Hattı Yerleşimleri için Standart Kurulum Akışı

3.1 Kurulum Öncesi Boru Hattı ve Parametre Doğrulama Adımları

Vana gövdesini kaldırmadan ve bağlamadan önce, teknisyenlerin sahadaki boru hattı düzenine uyacak şekilde ürünün üç temel özelleştirilmiş parametresini doğrulaması gerekir: gerekli uzatılmış gövde uzunluğunu belirlemek için gerçek gömülü derinlik veya yalıtım kalınlığı, eşleşen flanş basınç derecesini seçmek için boru hattı nominal basıncı ve disk ve sızdırmazlık malzemesi sınıfının korozyon önleyici gereksinimleri karşılayıp karşılamadığını kontrol etmek için orta tip. Uyumsuz gövde uzunluğu, dişli el çarkının gömülü kasaya batmasına veya boru hattı yalıtımıyla kaplanmasına ve çalışabilirliğini kaybetmesine neden olacaktır; Eşleşmeyen flanş basınç derecesi, boru hattı tasarım basıncı altında flanş contasının sızıntısına yol açacaktır.

Cıvata sıkma sırasında elastik sızdırmazlık contasının çizilmesinden zarar görmesini önlemek için ön ve arka boru hatlarının flanş sızdırmazlık yüzeyini iyice temizleyin, kaynak cürufunu, pas lekelerini ve sert parçacık eklentilerini temizleyin. Uyumlu metal olmayan düz contayı iki flanş grubu arasına yerleştirin ve uzun süreli çalışmadan sonra yerel ortam sızıntısı geçişi oluşturacak şekilde valf gövdesinin ofset kurulumundan kaynaklanan contanın eksantrik çıkmasını önlemek için tüm flanş cıvata deliklerini yatay olarak hizalayın.

3.2 Gömülü Boru Hattı Özel Sabit ve Mil Koruma Operasyonu

Valf gövdesi flanşı tamamen cıvatalanıp çapraz simetrik sıkma sırası ile sabitlendikten sonra, katmanlı sıkıştırma için valf gövdesinin çevresine kademeli kum doldurun; büyük sert taşların yerel deformasyon oluşturacak şekilde valf kabuğunu doğrudan dışarı çıkarmasını önleyin. Uzatılmış gövdenin dış koruyucu manşonunun, valf gövdesinden yerdeki çalışma platformuna kadar su geçirmez korozyon önleyici sarmal malzeme ile sarılması, yeraltı yeraltı suyunun ve aşındırıcı toprağın gövde metal parçalarıyla temas etmesini engellemesi gerekir. Daha sonraki inceleme ve ayarlama sırasında geniş alanlı toprak kazısına gerek kalmadan el çarkını çalıştırmak için doğrudan açılabilen, sapın zemin ucunda içi boş bir koruyucu rögar kapağı ayrılmıştır.

Kalın yalıtımlı iç mekan boru hattı kurulumu için, boru hattı yalıtım sarma konumunda uzatılmış gövde dış çapına uygun dikey bir kanal ayırın, dişli kutusunun ve gövdenin açıkta kalan kısmının etrafına ısı yalıtım pamuğu sarmayın, böylece ısı birikiminin dişli yağlama gresinin bozulmasını ve üst salmastra sızdırmazlık parçalarının eskimesini hızlandırmasını önleyin. Kurulumdan sonra, diskin sıkışmadan döndüğünü ve açı ölçeği göstergesinin gerçek akış durdurma durumuyla tutarlı olduğunu doğrulamak için el çarkının tam stroklu açma ve kapama testini gerçekleştirin.

• Contanın eksantrik ekstrüzyon sızıntısını önlemek için çapraz simetrik flanş cıvatasının sıkılması
• Toprak korozyonuna karşı uzatılmış gövde gömülü bölümü için su geçirmez koruyucu ambalaj
• Dişli kutusunun izolasyonla sarılmasını önlemek için gövde için bağımsız dikey kanal ayırın
• Kurulumdan sonra disk sıkışması gizli tehlikesini ortadan kaldırmak için tam stroklu açma-kapama testi

4. Ana Endüstriyel ve Belediye Boru Hattı Uygulama Senaryoları

4.1 Belediye Yeraltı Su Temini ve Yangından Korunma Boru Şebekeleri

Kentsel belediye su dağıtım boru hatları ve gömülü yangın söndürme ring boruları, bu uzatılmış gövdeli flanş vanası için en yaygın olarak uygulanabilir alanlardır. Ana boru hattı dallarının çoğu yol yüzeyinin veya yeşil kuşak toprağının altına döşenir ve sıradan kısa saplı vanalar, her akış ayarlaması veya boru hattı kesme bakımı yapıldığında büyük ölçekli yol kazısına ihtiyaç duyar; bu da şehir trafiğine ve günlük sakin yaşamına büyük müdahale getirir.Uzatılmış Kök Dişli Flanşlı Kelebek VanaÇalıştırma dişli çarkını zemin inceleme kuyusu konumlarına kadar uzatır ve tüm açma, kapama ve akış kısma işlemleri, yol yüzeyi kazısı ve boru hattı toprağı dolgu inşaatı işi olmadan yalnızca kuyu kapağının açılmasıyla tamamlanabilir.

Belediye yangından korunma boru hatları, yangın pompaları çalıştırıldığında ani basınç dalgalanması altında istikrarlı sızdırmazlık performansı gerektirir. Çift flanşlı sert bağlantı ve çok katmanlı elastik sızdırmazlık halkası yapısı, orta düzeyde sızıntı olmadan anlık basınç etkisine dayanabilir. Sonsuz dişli kendinden kilitlemeli yapı, günlük bekleme durumunda vanayı uzun süre tamamen açık tutabilir ve boru hattı su akışı darbe titreşimi nedeniyle otomatik olarak kapanmaz, acil müdahale dönemlerinde yangın söndürme suyunun engelsiz geçişini sağlar.

4.2 Fabrika Yalıtımlı Orta Taşıma Boru Hatları

Kimya tesisi yüksek sıcaklıkta buhar, kızgın yağ ve soğutulmuş tuzlu su boru hatlarının tümü, orta sıcaklık kaybını azaltmak ve sahadaki operatörler için yüzey haşlanma kazalarını önlemek için kalın ısı yalıtım katmanlarına ihtiyaç duyar. Standart kısa gövdeli kelebek vanalar benimsenirse, akış her ayarlandığında vananın etrafındaki yalıtım katmanının kesilerek açılması gerekir ve çalışmadan sonra yeni ısı yalıtım pamuğunun yeniden sarılması gerekir, bu da ısı yalıtım malzemelerinin tekrar tekrar israfına ve boru hattında sık sık ısı kaybına neden olur. Uzatılmış gövde yapısı, çalışma dişli kutusunu yalıtım sarma alanından ayırır, boru hattı yalıtımı, yerel kesilmeden sürekli olarak bir bütün olarak sarılabilir ve tüm boru hattının tam ısı yalıtım etkisi uzun süre korunur.

Büyük ölçekli gıda işleme ve ilaç fabrikası temiz su sirkülasyon boru hatları da uzatılmış gövdeli dişli tahrikli bu flanşlı kelebek vanayı seçmektedir. Tam paslanmaz çelik temas ortamı parçaları, sıhhi üretim standartlarına uygundur ve dişli çalışma modu, ürün işleme stabilitesini etkileyen anlık büyük akış dalgalanması olmadan üretim ekipmanının gerektirdiği orta akışı istikrarlı bir şekilde kontrol edebilen hassas küçük aralıklı akış düzenlemesini gerçekleştirir.

4.3 Park Yeraltı Yağmur Suyu ve Kanalizasyon Deşarj Boru Hatları

Kampüs, sanayi parkı ve yerleşim bölgesi gömülü yağmur suyu ve kanalizasyon branşman boruları, aralıklarla ayrılmış dağınık inceleme kuyularıyla birlikte yeşil arazi ve kaldırımların altına gömülmüştür. Valfin uzatılmış gövde tasarımı, bu muayene kuyularının dikey derinliğine mükemmel şekilde uyum sağlar; bakım personeli, operasyon için derin kuyuya inmeden kuyu ağzındaki dişli çarkına doğrudan ulaşabilir. Sünek demir vana gövdesinin epoksi korozyon önleyici kaplaması, organik yabancı maddeler içeren kanalizasyonun uzun süreli erozyonuna karşı dayanıklıdır ve değiştirilebilir dış sızdırmazlık halkası, vananın boru hattından entegre bir şekilde sökülmesine gerek kalmadan sahada muhafaza edilebilir.

• Belediyeye ait gömülü su boruları, vana ayarı sırasında yol kazı çalışmalarını ortadan kaldırır
• Yalıtımlı fabrika boru hatları, termal pamuğun tekrar tekrar kesilmesini ve yeniden sarılmasını önler
• Kendiliğinden kilitlenen yangın boru hattı dişlisi, su akışı titreşimi altında kazara kapanmayı önler
• Kanalizasyon borusunun korozyon önleyici kaplaması, uzun vadeli organik orta erozyona uyum sağlar

6. Düzenli Denetim ve Uzun Süreli Korozyon Önleyici Bakım Yönergeleri

Gömülü ve yalıtımlı kurulum ortamları, vananın dış bileşenlerinin yaşlanmasını hızlandırır; bu nedenle, boru hattının çalışması sırasında ani sızdırmazlık arızasını veya iletim sıkışmasını önlemek için standartlaştırılmış periyodik muayene ve bakım döngüleri, farklı çalışma koşullarına göre formüle edilmelidir.Uzatılmış Kök Dişli Flanşlı Kelebek VanaBölünmüş değiştirilebilir aşınan parça tasarımına sahip olduğundan, çoğu bakım işlemi boru hattını kapatmaya ve entegre valfi sökmeye gerek kalmadan sahada tamamlanabilir, bu da bakım çalışmalarından kaynaklanan boru hattı sistemi aksama süresini büyük ölçüde azaltır.

6.1 Dişli Çalıştırma Parçalarına İlişkin Aylık Rutin Muayene Maddeleri

Zemin rögar kapağını veya boru hattı yalıtımına ayrılmış çalışma kanalını açın, tam stroklu açma ve kapama için el çarkını ileri geri döndürün, dönüş sürecinde anormal tıkanma ve anormal sürtünme gürültüsü olup olmadığını gözlemleyin. Belirtilen açılma derecesinin diskin gerçek akış durdurma durumuyla tutarlı olduğunu doğrulamak için dişli kutusunun açı ölçeği göstergesini kontrol edin. Dişli kutusu kabuğundaki yüzey tozunu ve nemli çamur lekelerini silin, gövde salmastrasının üst ucunda orta derecede sızıntı izi olup olmadığını kontrol edin ve sonraki salmastra değiştirme düzenlemesi için sızıntı miktarını kaydedin.

Yeraltı nemli muayene kuyularına monte edilen dişli kutuları için, yüzeye yapışan yoğunlaşmış su damlacıklarını gidermek için dış kabuğu her ay kuru bir bezle silin; böylece alüminyum alaşımlı kabuk yüzeyinin uzun süreli nemli korozyonunun, iç sızdırmazlık gres boşluğunda delinme hasarı oluşturması önlenir. El çarkının dönme direnci önceki muayene kaydına göre bariz bir şekilde artarsa, dişli kutusuna ayrılmış gres enjeksiyon nozulu yoluyla ilave yağlama gresinin enjekte edilmesi gerekir.

6.2 Yıllık Derin Korozyon Önleme ve Sızdırmazlık Değişimi Bakımı

Uzatılmış gövde dış koruyucu manşonunun tam korozyon önleyici muayenesini her yıl gerçekleştirin, dış su geçirmez pas önleyici sarmal malzemenin çatlama, düşme ve manşon boşluğuna toprak suyu sızıntısı olup olmadığını kontrol edin. Hasar görmüş korozyon önleyici ambalaj parçalarının yeni su geçirmez sarmal malzeme ile yeniden sarılması gerekir ve bağlantı boşluğu, metal gövde şaftı ile yer altı aşındırıcı ortamın temasını engellemek için pas önleyici sızdırmazlık tutkalı ile kapatılır.

Yıllık boru hattı kapatma bakımı sırasında flanşın sökülmesi yoluyla vana gövdesi içindeki eskimiş elastik sızdırmazlık halkasını çıkarın, orta sıcaklık ve korozyon derecesine uygun yeni bir sızdırmazlık halkasıyla değiştirin. Kelebek diskin yüzeyindeki çizik ve korozyon derecesini kontrol edin, disk yüzeyindeki küçük pas noktalarını cilalayıp onarın ve valf gövdesine yeniden takmadan önce ek korozyon önleyici kaplama işlemini gerçekleştirin. Değiştirilen tüm eski sızdırmazlık aksesuarları, endüstriyel atık yönetimi standartlarına uygun olarak rastgele atılmadan sınıflandırılır ve geri dönüştürülür.

• Aktarım sıkışmasındaki gizli tehlikeyi taramak için aylık tam stroklu el çarkı dönüş testi
• Dönme torku bariz bir şekilde arttığında zamanında ek dişli yağlama gresi
• Hasarlı gövde dış su geçirmez korozyon önleyici katmanın yıllık olarak yeniden sarılması
• Boru hattının düzenli kapatma bakımı sırasında eskiyen iç sızdırmazlık halkasını değiştirin
