Endüstriyel uygulamalarda kullanılan ortak çek valf türleri nelerdir?

Endüstriyel boru sistemlerinde,çek valfleritek yönlü akışı garanti eden ve geri akışı durduran önemli parçalardır. Operasyonları kontaminasyonu önlemek, sistem etkinliğini korumak ve ekipmanı korumak için gereklidir. Sıvı tipi, basınç ve akış koşulları dahil olmak üzere bir dizi değişken, belirli bir uygulama için çek valf tipi seçimini etkiler. Endüstriyel ortamlarda kullanılan en popüler çek valf türleri aşağıda incelenmiştir.

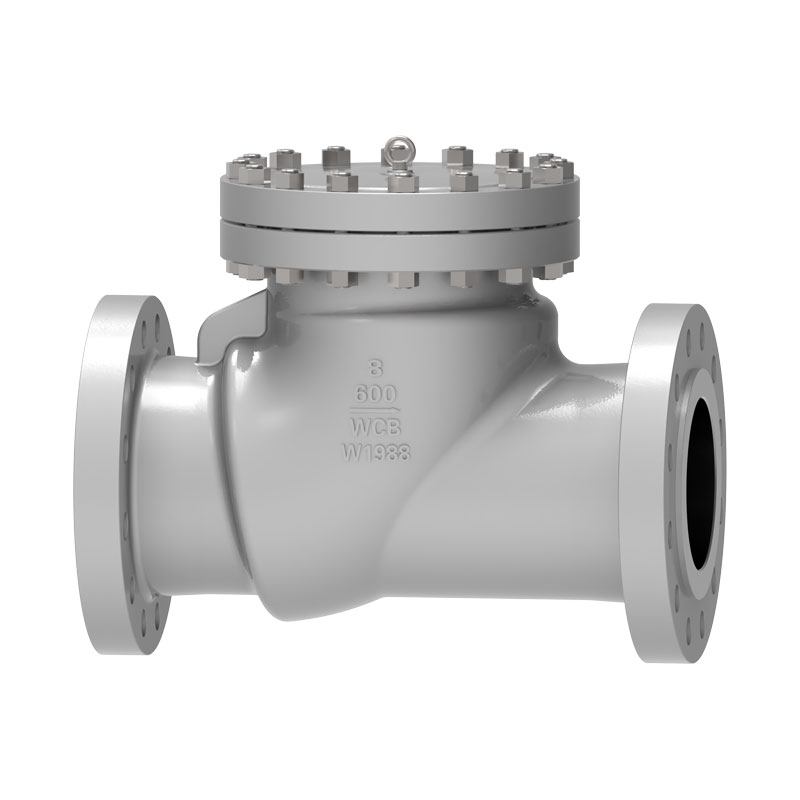

1. Çekiş Valfi

Nasıl çalışır:

Bir salıncak kontrol valfı, sıvı ileri yönde akarken açılan menteşeli bir disk veya flep içerir. Akış durduğunda veya tersine döndüğünde, yerçekimi veya geri basınç diskin kapatılmasına neden olur ve geri akışı önler.

Uygulamalar:

- Su ve atık su sistemleri

- Petrol ve gaz boru hatları

- Pompalama sistemleri

Avantajları:

- Basit Tasarım

- Düşük basınçlı sistemler için uygun

- Çalışma sırasında minimal basınç düşüşü

2. Bilyalı Kontrol Valfi

Nasıl çalışır:

Bir bilyalı kontrol valfı, ters akışı engellemek için küresel bir bilyalı kullanır. Sıvı istenen yönde aktığında, top valf koltuğundan uzaklaşır. Akış durduğunda veya tersine döndüğünde, top koltuğa geri döner ve valfi kapatır.

Uygulamalar:

- Kimyasal işleme

- Yiyecek ve içecek endüstrileri

- Bulamaç kullanma sistemleri

Avantajları:

- Kompakt Tasarım

- Viskoz sıvıların veya bulamaçların kullanımında etkili

- Düşük bakım gereksinimleri

3. Kaldırma Valfı

Nasıl çalışır:

Asansörleçek valfı, disk ileri sıvı akışı ile dikey olarak koltuktan kaldırılır. Akış tersine döndüğünde, disk valfi kapatarak koltuğa döner.

Uygulamalar:

- Buhar Sistemleri

- Yüksek basınçlı boru hatları

- gaz uygulamaları

Avantajları:

- Yüksek basınçlı uygulamalar için ideal

- Geri akışa karşı sıkı bir sızdırmazlık sağlar

- Yatay ve dikey kurulumlar için uygun

4. Diyafram çek valfı

Nasıl çalışır:

Esnek bir diyafram bu valfte bir sızdırmazlık mekanizması görevi görür. İleri akış diyaframı kaldırır ve sıvının geçmesine izin verirken, geri akış geri akışı önlemek için valf koltuğuna bastırır.

Uygulamalar:

- İlaç endüstrileri

- Gıda İşleme

- aşındırıcı sıvı sistemleri

Avantajları:

- Hassas veya aşındırıcı sıvıları işlemek için mükemmel

- kontaminasyonsuz bir mühür sağlar

- sessiz operasyon

5. Duckbill Çek Valfı

Nasıl çalışır:

Bir ördek faturası gibi şekillenen bu valf, sıvı basıncı ona doğru ittiğinde ve sırt basıncı altında sıkıca kapandığında açılır.

Uygulamalar:

- Deniz ve Atıksu Sistemleri

- yağmur suyu yönetimi

- Çıkış Sistemleri

Avantajları:

- Esnek ve hafif

- Mekanik olmayan operasyon

- tıkanmaya dirençli

6. gofret kontrol valfi

Nasıl çalışır:

Bu kompakt valf iki boru flanşı arasına sığar ve ileri akışa izin vermek için sallanan veya asansörlü bir diske sahiptir. Akış tersine döndüğünde, disk kapanır ve geri akışı önler.

Uygulamalar:

- Uzay kısıtlı sistemler

- HVAC sistemleri

- Kimyasal işleme

Avantajları:

- Hafif ve kompakt tasarım

- minimal basınç düşüşü

- Kurulumu kolay

7. Sessiz çek valf

Nasıl çalışır:

Sessiz çek valfler, akış durduğunda valfi hızla kapatmak için yaylı bir mekanizma kullanır ve su çekiçini önler (ani akışın tersine çevrilmesinin neden olduğu basınç artışı).

Uygulamalar:

- HVAC sistemleri

- Su temini ağları

- Pompalama sistemleri

Avantajları:

- su çekiçini ortadan kaldırır

- sessiz operasyon

- Dayanıklı ve verimli

Uygun çek valfini seçme

Uygulamanız için bir çek valf seçerken aşağıdaki öğeleri dikkate alın:

Sıvı tipinin valfin malzemesi ile uyumlu olmasını sağlayın.

Sistemin basınçlarını ve akış hızlarını yönetebilen bir valf seçin.

- Kurulum alanı: Gofret çek valfleri ve diğer küçük seçenekler, kapalı alanlar için mükemmeldir.

Bakım Gereksinimleri: Önemli sistemler için daha az bakım gerektiren vanalar seçin.

Sonuç olarak

Endüstriyel uygulamalarda, tek yönlü, pürüzsüz akış ve durdurma geri akışını sağladıkları için çek valfleri gereklidir. Salıncak ve toptan diyafram ve ördek bıçağı türlerine kadar her çek valf biçimi, belirli sistemler ve sektörler için uygun özel avantajlara sahiptir. Özelliklerinin farkındaysanız sistem performansını ve güvenilirliğini artırmak için en iyi valfi seçmek daha kolay hale getirilebilir.
